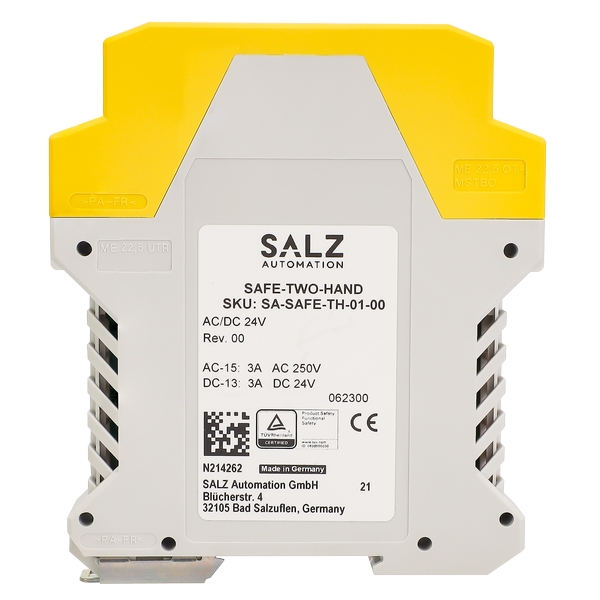

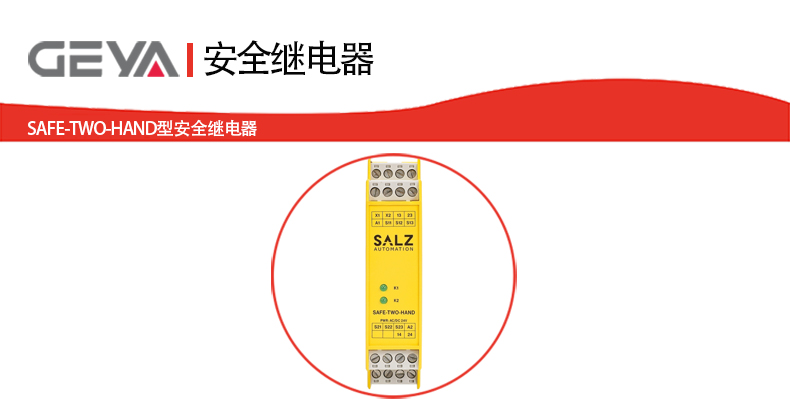

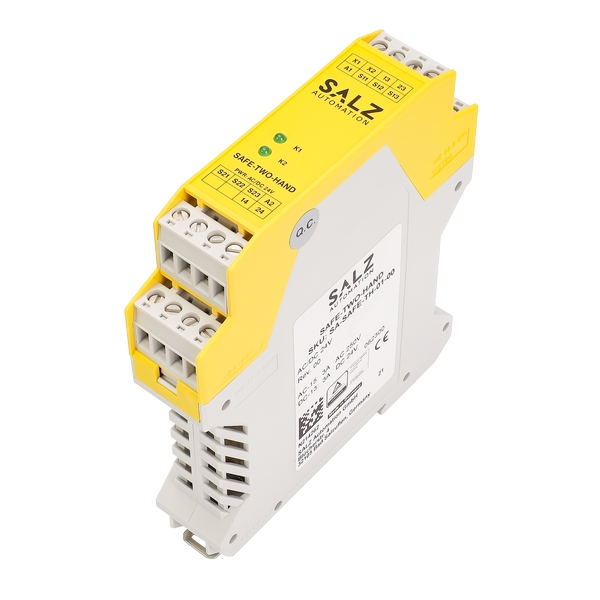

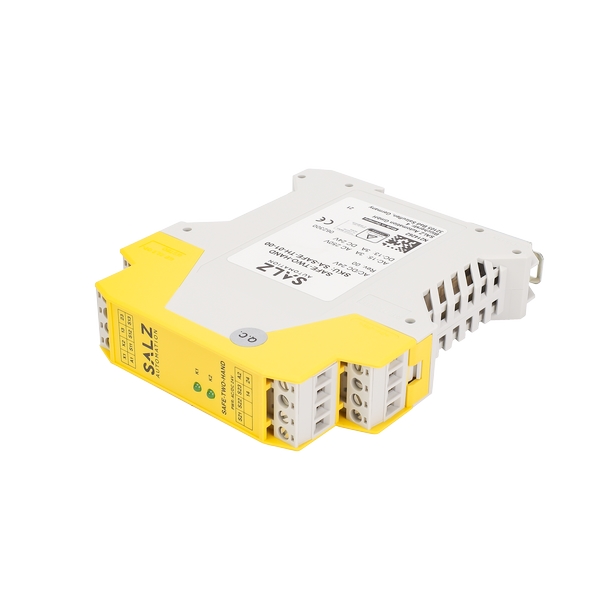

SAFE-TWO-HAND型安全繼電器

產品介紹：SAFE-TWO-HAND安全繼電器是一款非常緊湊的通用型安全雙手控制裝置。它符合EN ISO 13851，類型IIIC，旨在用于根據EN 60204-1設計的安全電路，例如在沖壓機、沖床和折彎設備上。由于具有內部錯誤監控，因此雙手安全繼電器可用于符合EN ISO 13849-1的安全等級4和PL e、EN 62061的SILCL 3或EN ISO 13851的類型III C的應用。

所屬分類：安全繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



SAFE-TWO-HAND型安全繼電器產品特點：

1、2個非延時安全觸點

2、輸出觸點的循環監控

3、連接雙手按鈕

4、用于外部接觸器或擴展模塊的反饋回路

5、LED狀態指示燈

6、短路監控和接地故障監控

7、安全等級高達 PL e/SILCL 3/類別4/類型IIIC (EN ISO 13849-1/EN 62061/EN ISO

13851)

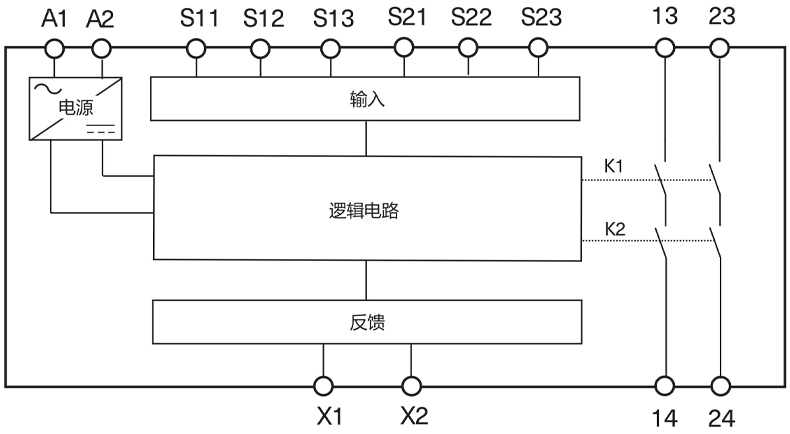

SAFE-TWO-HAND型安全繼電器產品功能：



SAFE-TWO-HAND型安全繼電器產品應用：

雙手按鈕的布置必須按照標準EN ISO 13851 和 DIN EN ISO 13855進行設計，以防止

意外啟動或簡單繞過安全功能。 SAFE-TWO-HAND 單元用于連接雙手按鈕，一個常開或

一個常閉觸點。

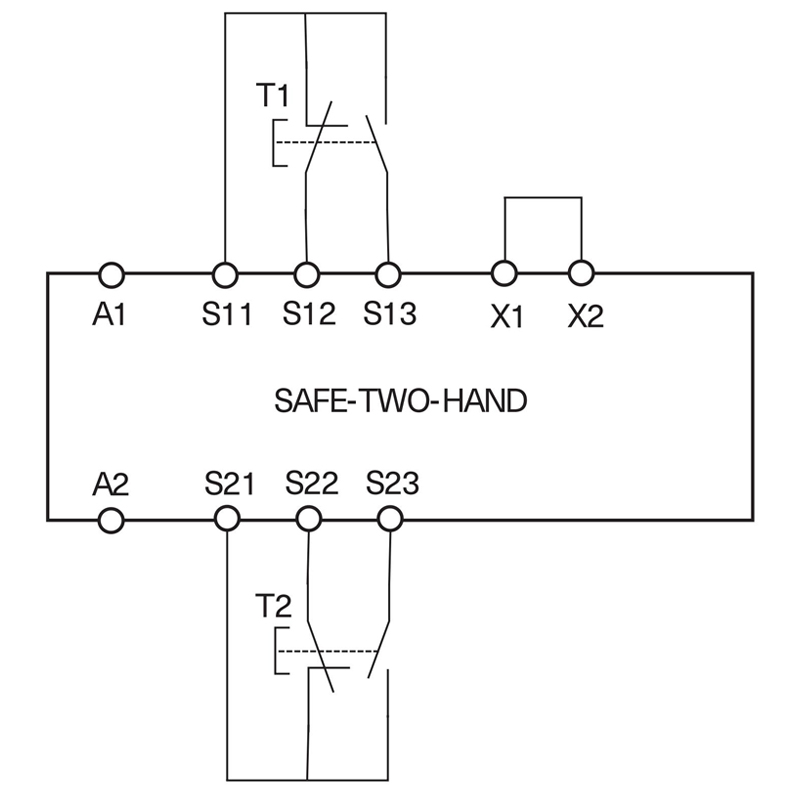

圖1：根據類型IIIC的雙手按鈕接線

SAFE-TWO-HAND型安全繼電器反饋回路：

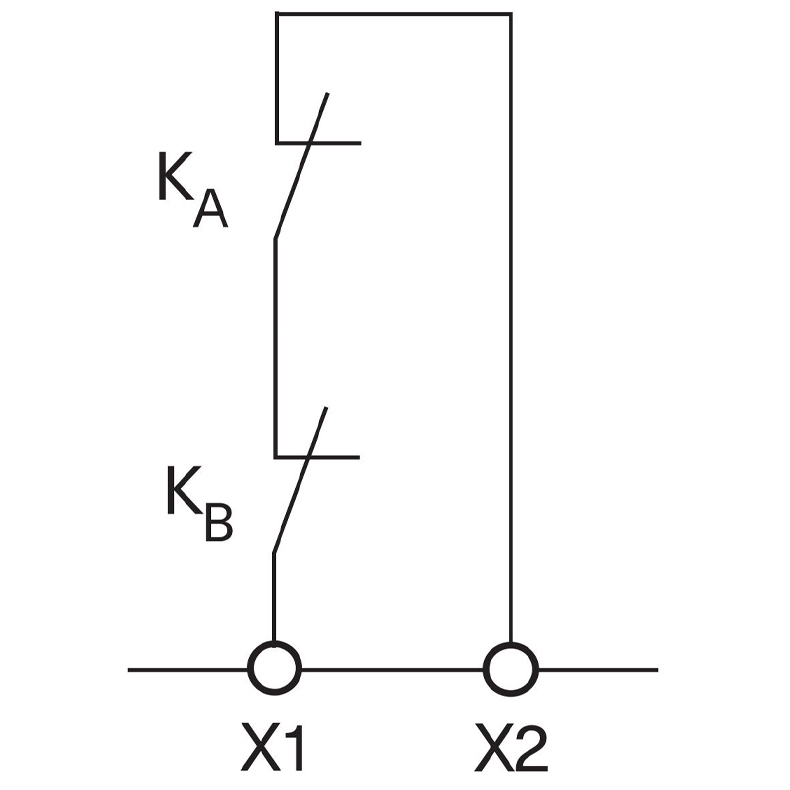

圖2：自動啟動的反饋回路。反饋回路監控接觸器或擴展模塊


SAFE-TWO-HAND型安全繼電器反饋回路：

符合標準	EN ISO13851,EN 60204-1,EN ISO 13849-1,EN 62061
工作電壓	AC/DC 24V+/-10 %
功耗	AC3.5 VA/DC1.5W
額定供電頻率	50-60 Hz
在S11和S22處的控制電壓	DC 24 V
控制電流	通常為2×40 mA
非延時安全觸點	2 NO
開關電壓	AC 250V
安全觸點的觸點容量 6個開關循環/分鐘	阻性負載：AC250V/8A,2000VA AC-15:AC250V/3A 阻性負載：DC30V/8A,240W DC-13:DC24V/3A
通過觸點的總電流	12 A
小接觸負載	5V,10 mA
外部保險絲	10 AgG
釋放按鈕后安全繼電器的釋放時間	<20 ms
按鈕啟動后的響應延遲	<20 ms
同步時間	0.5s
控制線長度	1,000m@0.75 mm2
線寬	0.14～2.5 mm2
緊固力矩(min./max.)	0.5 Nm/0.6 Nm
觸點材料	AgSnO
機械壽命	1x107次
測試電壓	2.5kV(控制電壓/觸點)
額定沖擊耐受電壓，泄漏路徑/氣隙	4kV(DIN VDE 0110-1)
額定絕緣電壓	250V
污染等級/過電壓類別	2/3(DIN VDE 0110-0)
防護等級	IP20
環境溫度范圍	-15℃ to +60℃(max.+40 ℃ for AC use)
存儲溫度范圍	-15℃ to+85℃
海拔高度	≤2,000m
重量	約190 g
根據EN 60715的安裝DIN導軌	TH35
