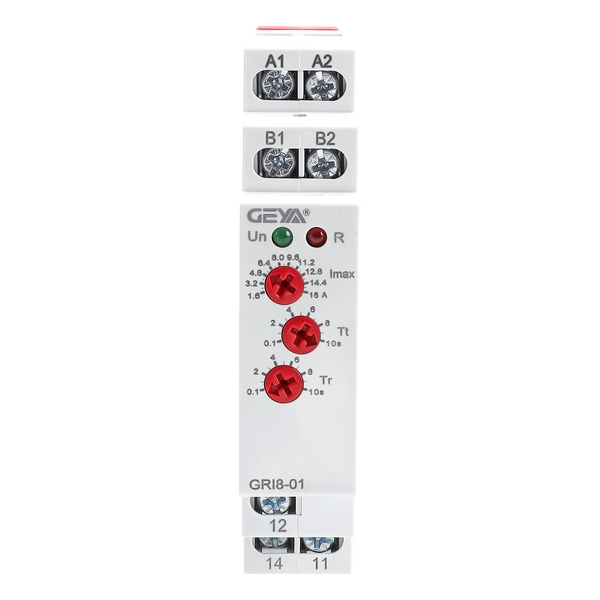

GRI8-01...04系列電流繼電器

產品介紹：GRI8-01...04系列電流繼電器是集高精度監測與靈活控制于一體的智能化保護裝置。采用模塊化設計，可精準檢測線路電流狀態，適用于工業自動化、電力系統及設備保護領域，實現對電流異常的快速響應與可靠保護。

所屬分類：電流繼電器返回上一級

價格：

促銷：

[
                                        {"產品型號": "GRI8-01過電流","規格": "0.05A-0.5A"},{"產品型號": "GRI8-01過電流","規格": "0.1A-1A"},{"產品型號": "GRI8-01過電流","規格": "0.2A-2A"},{"產品型號": "GRI8-01過電流","規格": "0.5A-5A"},{"產品型號": "GRI8-01過電流","規格": "0.8A-8A"},{"產品型號": "GRI8-01過電流","規格": "1.6A-16A"},{"產品型號": "GRI8-02欠電流","規格": "0.05A-0.5A"},{"產品型號": "GRI8-02欠電流","規格": "0.1A-1A"},{"產品型號": "GRI8-02欠電流","規格": "0.2A-2A"},{"產品型號": "GRI8-02欠電流","規格": "0.5A-5A"},{"產品型號": "GRI8-02欠電流","規格": "0.8A-8A"},{"產品型號": "GRI8-02欠電流","規格": "1.6A-16A"},{"產品型號": "GRI8-03過/欠流選擇","規格": "0.05A-0.5A"},{"產品型號": "GRI8-03過/欠流選擇","規格": "0.1A-1A"},{"產品型號": "GRI8-03過/欠流選擇","規格": "0.2A-2A"},{"產品型號": "GRI8-03過/欠流選擇","規格": "0.5A-5A"},{"產品型號": "GRI8-03過/欠流選擇","規格": "0.8A-8A"},{"產品型號": "GRI8-03過/欠流選擇","規格": "1.6A-16A"},{"產品型號": "GRI8-04過欠流同時","規格": "0.05A-0.5A"},{"產品型號": "GRI8-04過欠流同時","規格": "0.1A-1A"},{"產品型號": "GRI8-04過欠流同時","規格": "0.2A-2A"},{"產品型號": "GRI8-04過欠流同時","規格": "0.5A-5A"},{"產品型號": "GRI8-04過欠流同時","規格": "0.8A-8A"},{"產品型號": "GRI8-04過欠流同時","規格": "1.6A-16A"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品



為什么選擇GRI8-01...04系列電流繼電器？

1、精準適配：6檔可調電流規格（0.5A~6A），滿足多樣化負載需求

2、安裝便捷：超薄18mm寬度設計，兼容35mm標準卡軌安裝

3、高兼容性：支持AC/DC 24~240V寬電壓電源輸入

4、雙重監測：內置隔離互感器，同時支持外接互感器擴展量程

GRI8-01...04系列電流繼電器產品優勢：

1、空間優化：緊湊型設計節省控制柜空間，提升布線效率

2、運維直觀：LED狀態指示燈實時顯示繼電器動作狀態

3、抗干擾能力：0.1s~10s可調延時功能，有效規避瞬時電流沖擊導致的誤動作

4、擴展靈活：支持外接電流互感器，監控范圍可擴展至500A

GRI8-01...04系列電流繼電器產品特點：

1、智能延時保護

- 動作時間在0.1秒至10秒范圍內連續可調，有效過濾設備啟動時的瞬態尖峰電流，

提升保護準確性。

2、多重量程覆蓋

- 提供6檔標準電流規格（0.5A/1A/2A/5A/8A/16A），并可通過外接互感器實現大

電流監測。

3、寬域電源適配

- AC/DC 24~240V交直流寬電壓輸入設計，適應不同工業場景的電源環境。

4、可視化運維

- 內置高亮度LED指示燈，實時反饋繼電器通斷狀態，便于設備狀態監控。

5、緊湊型結構

- 18mm超薄機身配合35mm標準卡軌安裝，提升控制柜空間利用率。

GRI8-01...04系列電流繼電器產品應用：

1、電梯安全系統：

- 實時監測曳引機運行電流，觸發過載保護，保障電梯安全運行

2、電機保護：

- 對單相風機、水泵等設備的電流進行持續監控，防止電機堵轉或繞組燒毀

3、能耗管理：

- 在配電柜中實現電流過載預警，配合控制系統實現負載優化

4、設備狀態指示：

- 作為電流閾值報警單元，通過繼電器觸點輸出驅動聲光報警裝置

5、工業自動化：

- 集成于PLC控制系統，為生產線設備提供過流保護及故障診斷信號

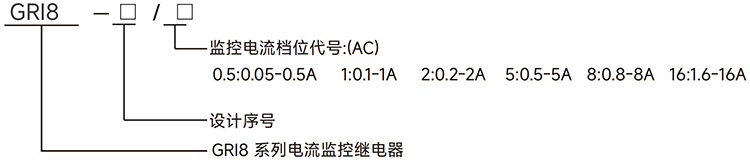

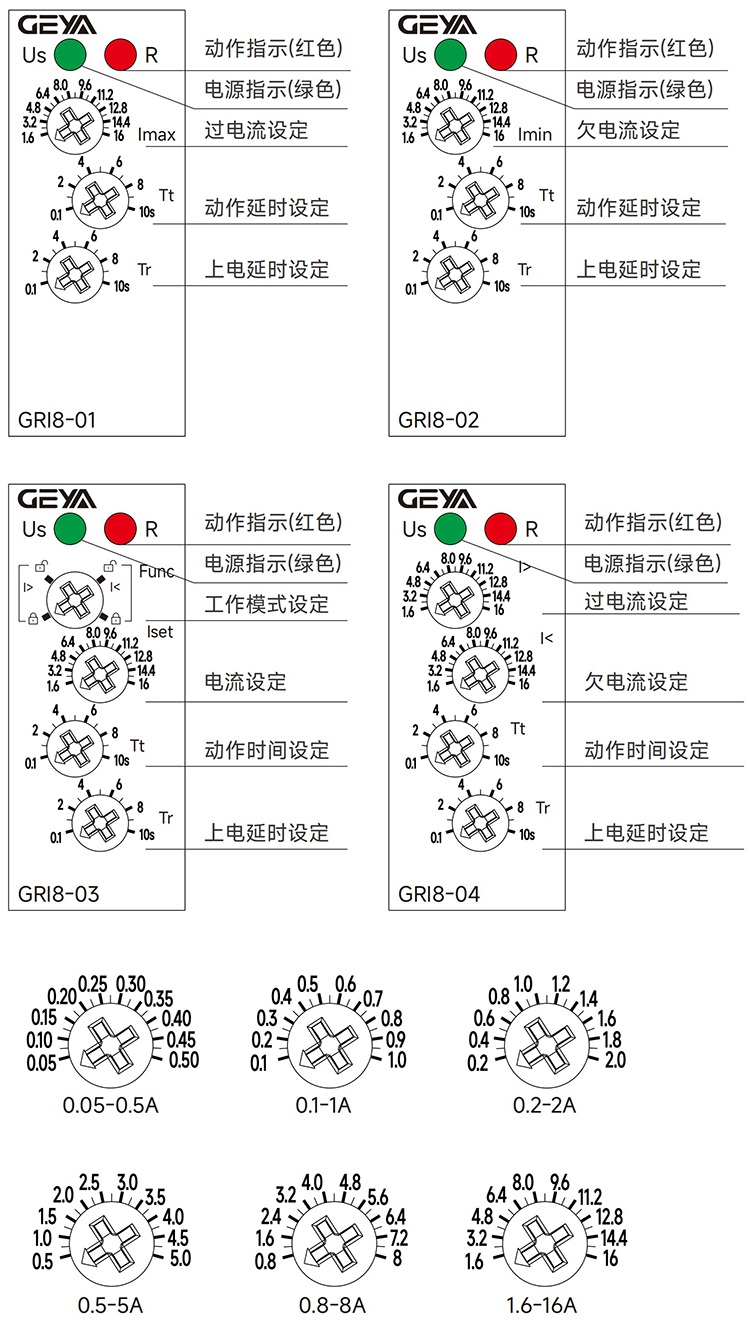

GRI8-01...04系列電流繼電器型號說明：


GRI8-01...04系列電流繼電器技術參數：

	GRI8-01	GRI8-02	GRI8-03	GRI8-04

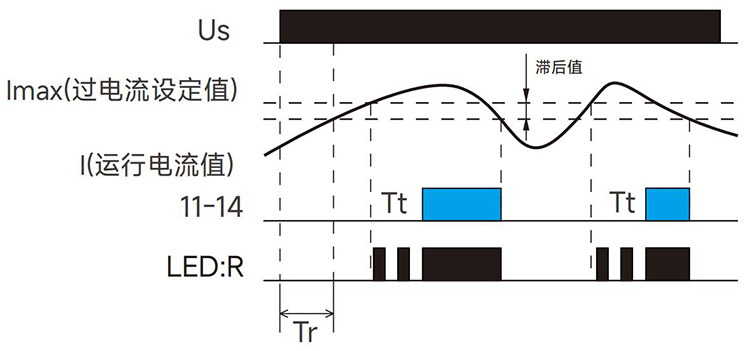

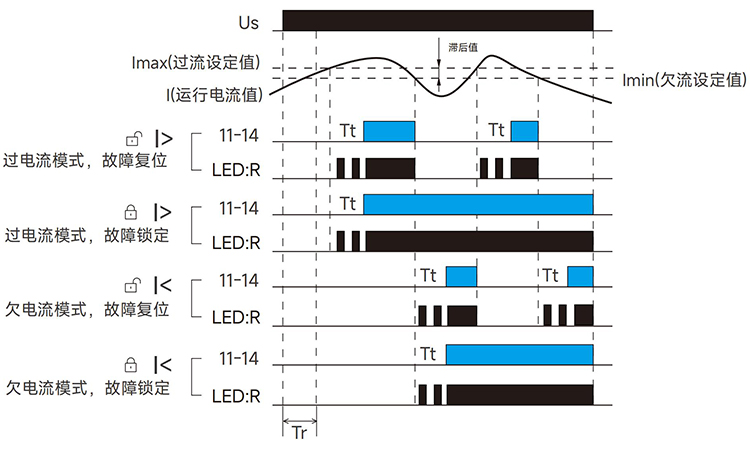

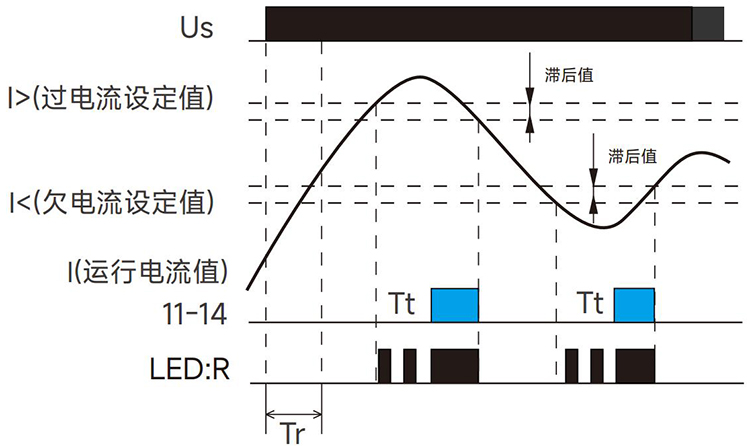

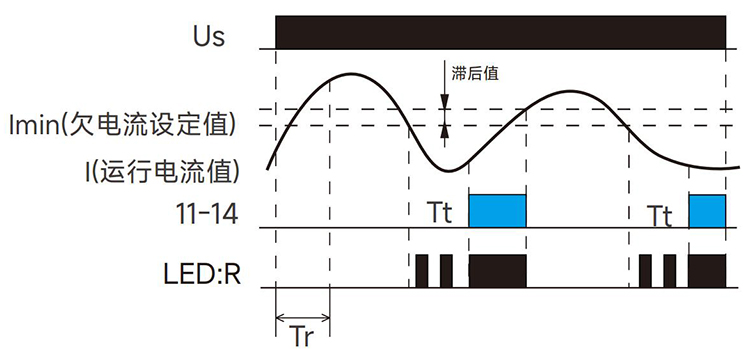

功能	過流保護	欠流保護	過/欠流保護	過欠流保護
電源端子	A1-A2
額定電源電壓	AC/DC 24V-240V
額定電源頻率	50/60Hz,0
消耗功率	≤2W
電源允許波動范圍	-15%;+10%
額定絕緣電壓	250V
額定沖擊耐受電壓	2.5kV
電流規格 (交流)	0.05A-0.5A、0.1A-1A、0.2A-2A、0.5A-5A、0.8A-8A、1.6A-16A
持續通過電流(B1-B2)	2A、 2A、 4A、 8A、 12A、 22A

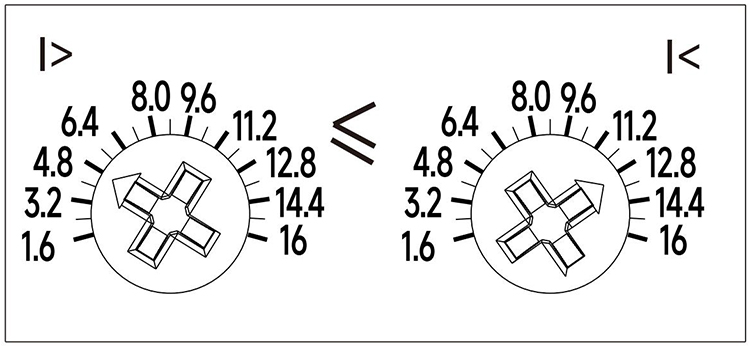

電流設定方式	旋鈕設定
動作延時時間	0.1s~10 s
上電延時時間	0 1s~10 s
電源指示燈	綠色LED
設定精度	10%
電流測量精度	5%(0.05-0.5A為10%)
溫度波動誤差	<0.1%1℃
滯后值	5%
輸出	： Ith:10A;AC-15:Ue/le:250V/2.5A
小切換功率	500mW
輸出繼電器指示	紅色LED
機械壽命	1×10⁷
電氣壽命 (阻性負載)	1×10?
工作環境溫度	-20℃~+55℃
存儲和運輸環境溫度	-35℃~+75℃
安裝方式	35mm卡軌安裝
防護等級	IP20
安裝位置	任意
安裝海拔高度	≤2000米
污染等級	2
接線能力	1×2.5mm2或2×1.5mm20.8N ·m

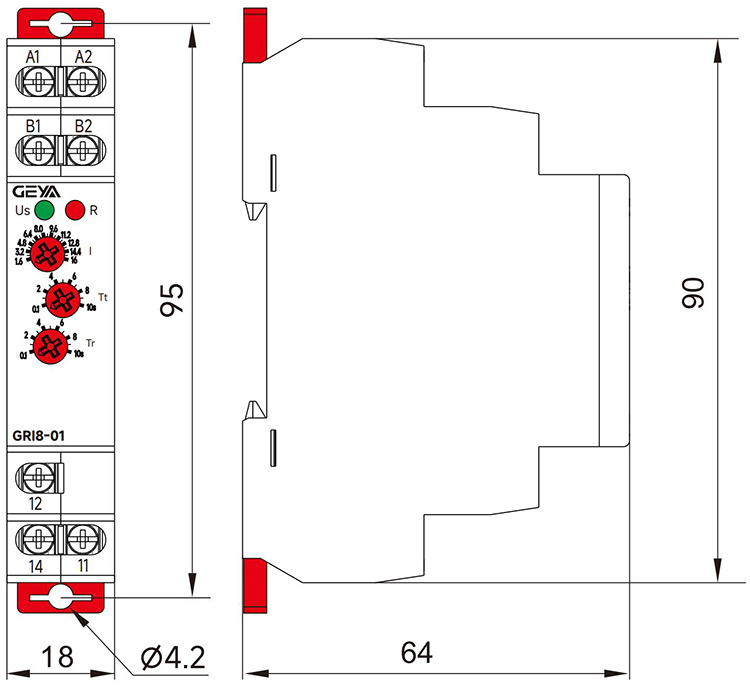

外形尺寸	90mm×18mm×64mm
重量	69g
符合標準	GB/T14048.5,IEC60947-5-1
