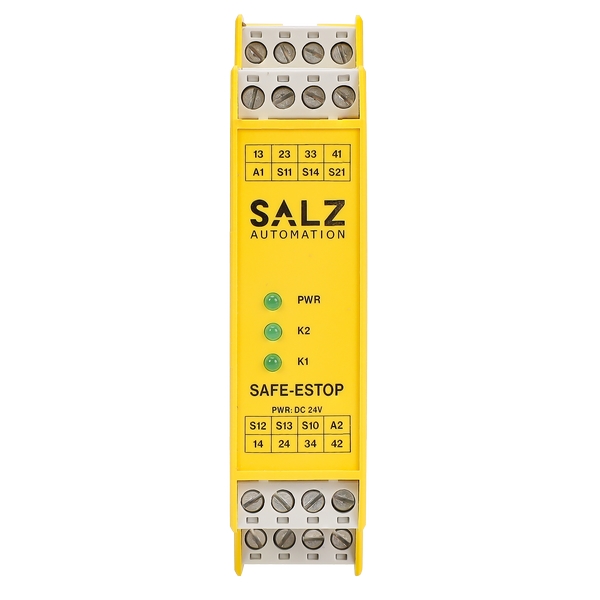

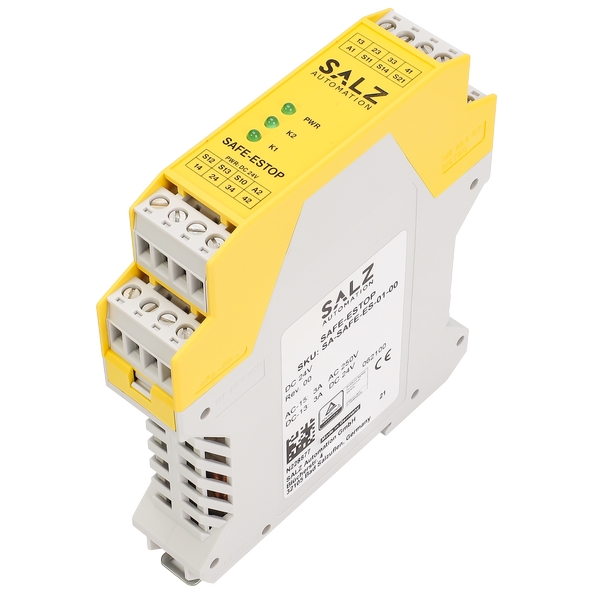

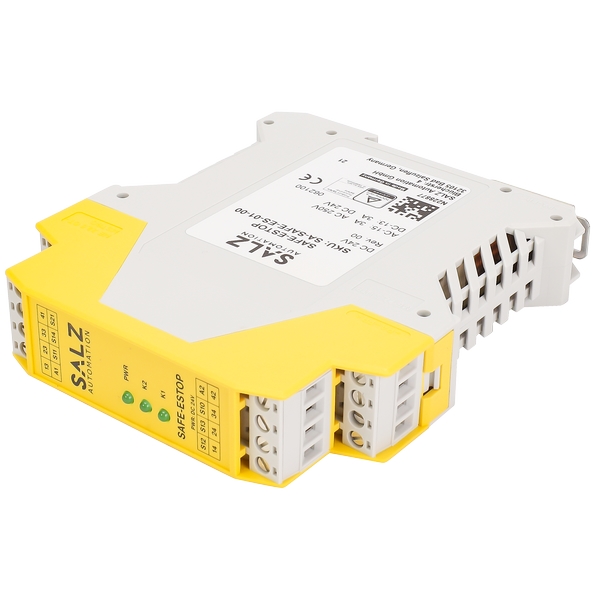

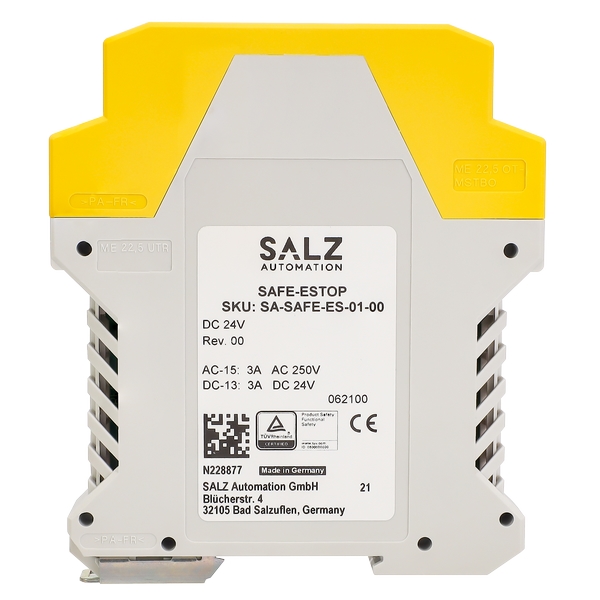

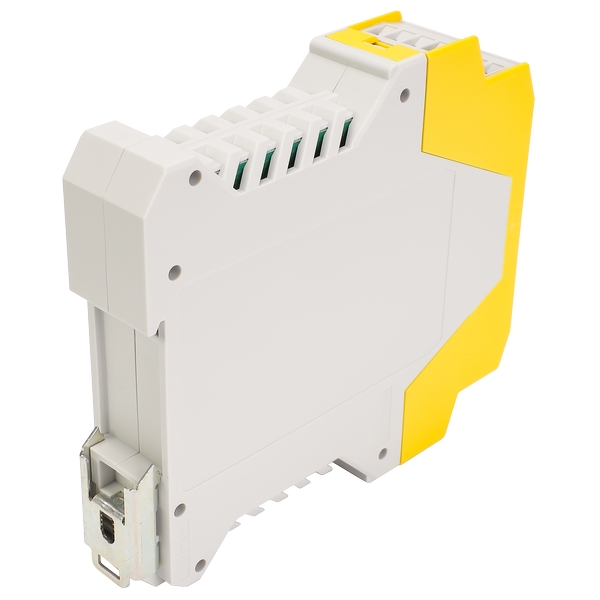

SAFE-ESTOP型安全繼電器

產品介紹：SAFE-ESTOP是一款多用途急停設備，帶有三個安全繼電器觸點，用于安全監控單通道或雙通道傳感器，并且已通過TüV Rheinland認證。SAFE-ESTOP的進一步應用包括根據EN ISO 13849-1，EN 62061和EN 61508單通道或雙通道急停電路和機器與設備的防護監控。

所屬分類：安全繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



SAFE-ESTOP型安全繼電器產品特點：

1、3個非延時安全觸點

2、1個非延時輔助觸點

3、連接：

3.1緊急停止按鈕

3.2機械安全開關

3.3非接觸式安全開關

3.4帶OSSD輸出的安全組件

4、控制：單通道或雙通道

5、用于外部接觸器或擴展模塊的反饋回路

6、輸出觸點的循環監控

7、LED電源和狀態指示燈

8、自動或手動啟動

9、短路監控和接地故障監控

10、高達PLe/SILCL3/類別4 (EN ISO 13849-1/EN 62061/EN 61508)

SAFE-ESTOP型安全繼電器產品功能：

安全繼電器SAFE-ESTOP用于根據EN60204-1，停止類別0監控安全電路，并可用于安

全類別高達類別4，PLe(ENISO 13849-1) 和SILCL 3 (EN 62061, EN 61508)的安全相關應

用。


SAFE-ESTOP型安全繼電器產品應用：

根據應用或根據EN ISO 13849-1的風險評估結果，設備必須按照圖1-10中所示進行接

線。

圖1：帶短路和接地故障監控的雙通道急停(PL e/SIL 3，類別 4)

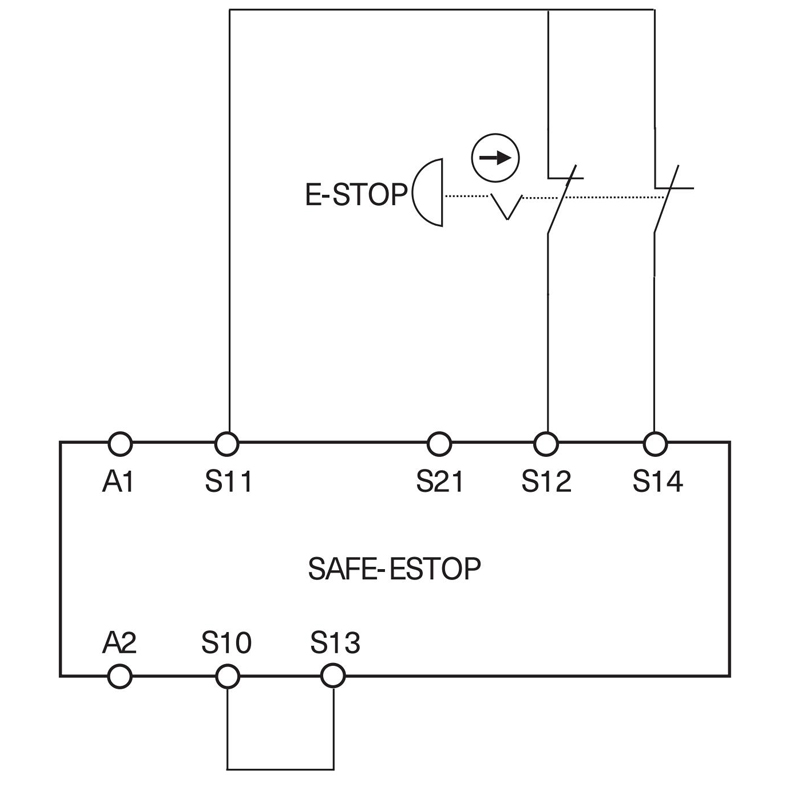

圖2：帶接地故障監控的雙通道急停(PL d/SIL 2，類別3)

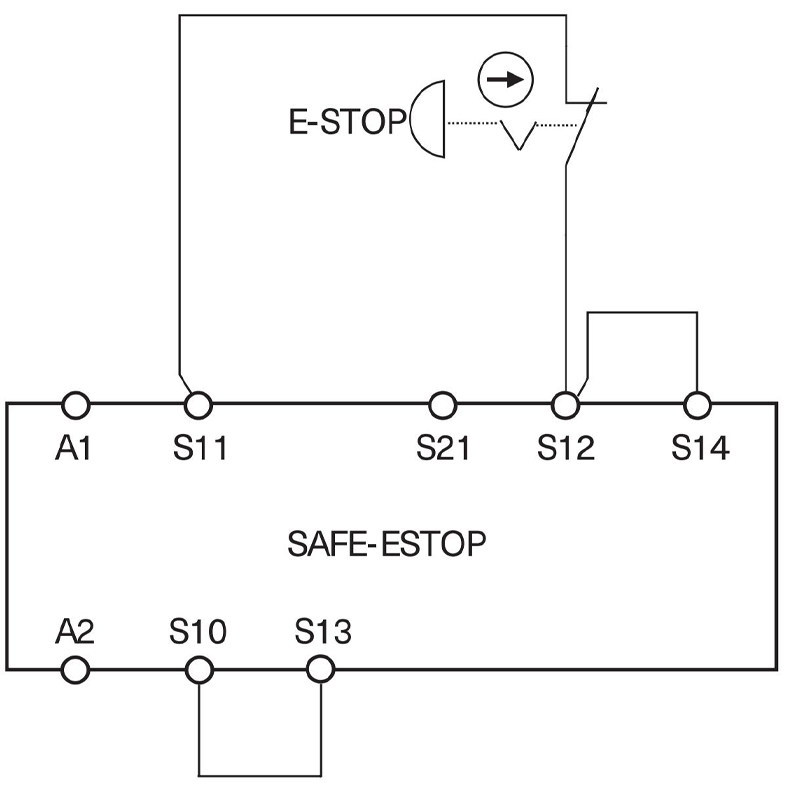

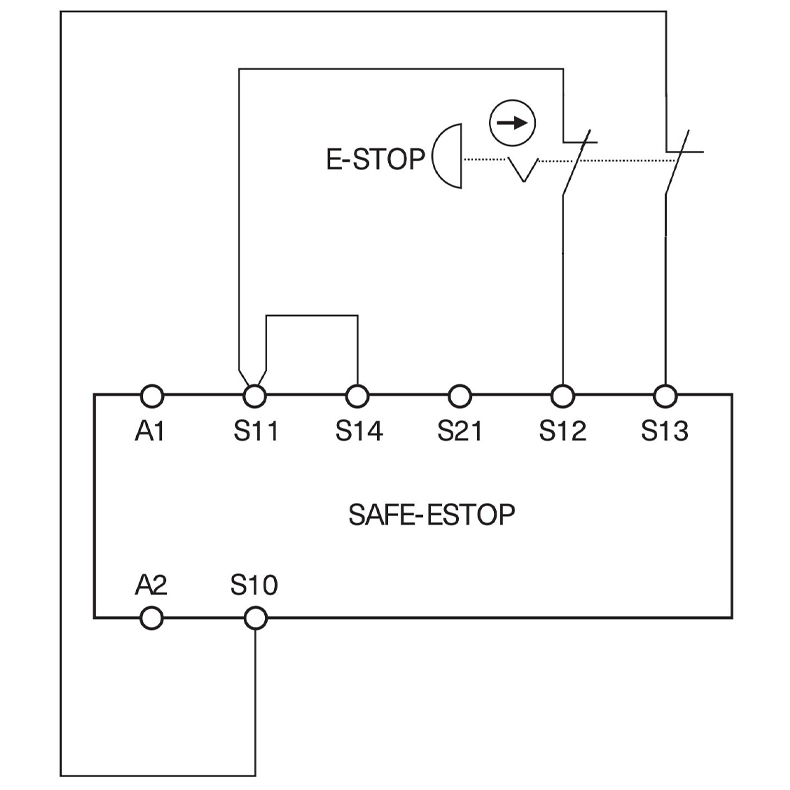

圖3：帶接地故障監控的單通道急停(PL c/SIL 1，類別1)

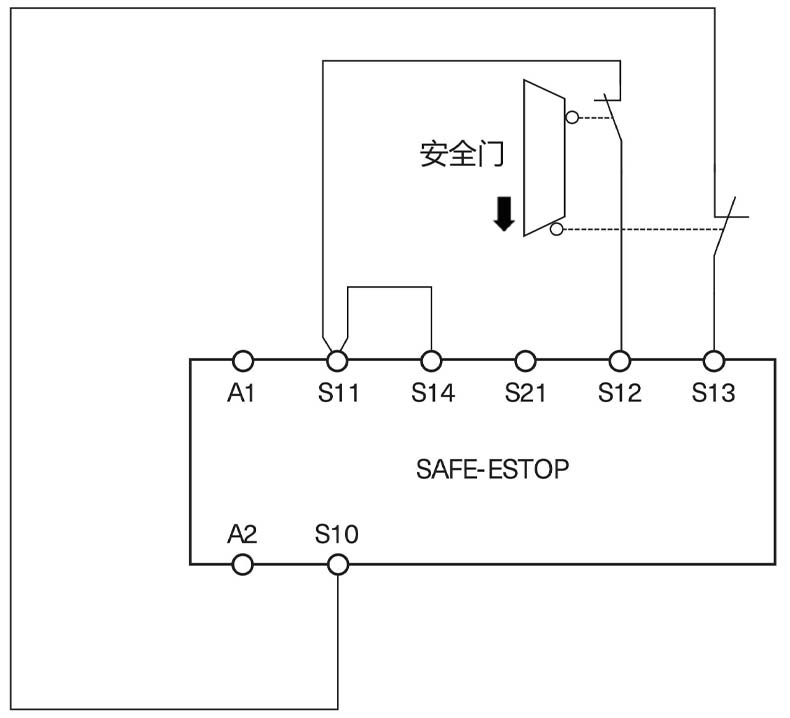

圖4：帶短路和接地故障監控的雙通道安全防護監控(PLe/SIL 3，類別4)

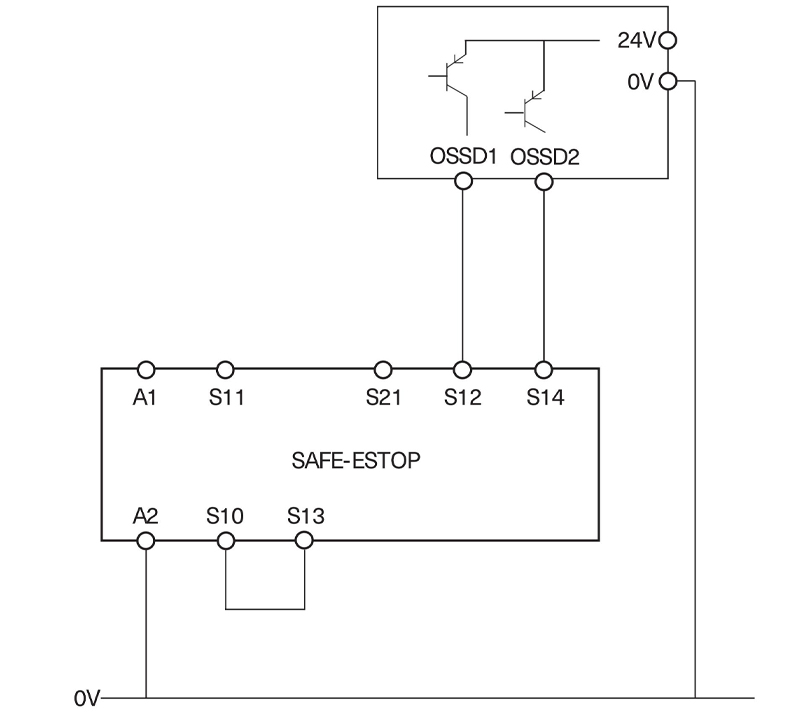

圖5：帶PNP輸出/OSSD輸出的雙通道急停，帶有自己的短路監控(PL e/SIL 3，類

別4)


先決條件：信號發生器滿足PL E/SIL 3的要求

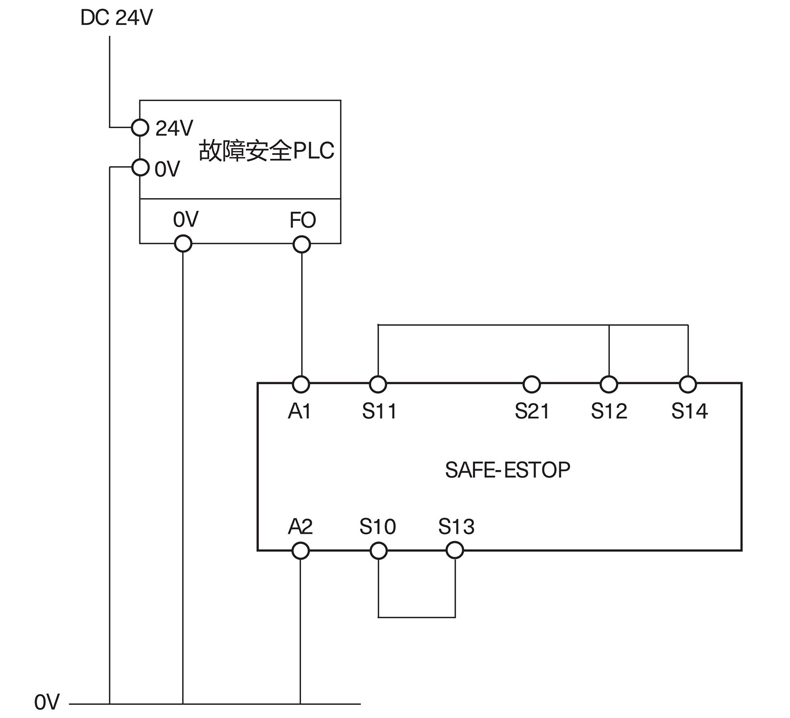

圖6：連接到安全PLC ( PL e/SIL 3，類別 4)


先決條件：安全PLC輸出滿足所需的安全等級，并且可以排除PLC輸出和SAFE-ESTOP

之間的短路（例如，電氣安裝空間內的接線 – 參見EN ISO 13849-2，表 D4）。

對于根據圖5和圖6的應用，需要注意以下幾點：

信號發生器和SAFE-ESTOP的接地電位相同。

必須信號發生器發出的任何接通脈沖（光測試）不會導致安全繼電器的短暫激活，

因此應基本上被禁用。


SAFE-ESTOP型安全繼電器啟動行為：

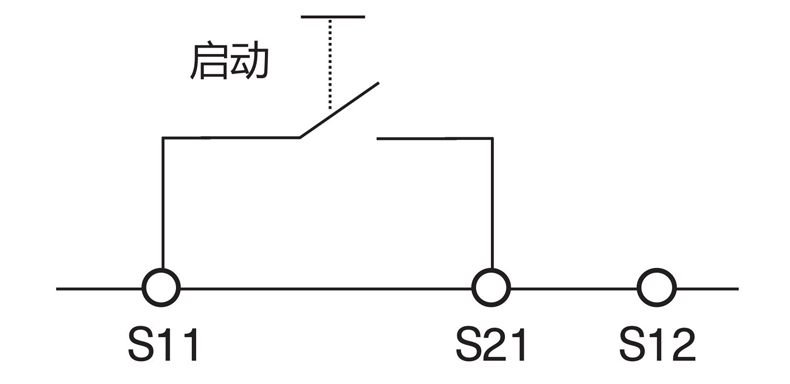

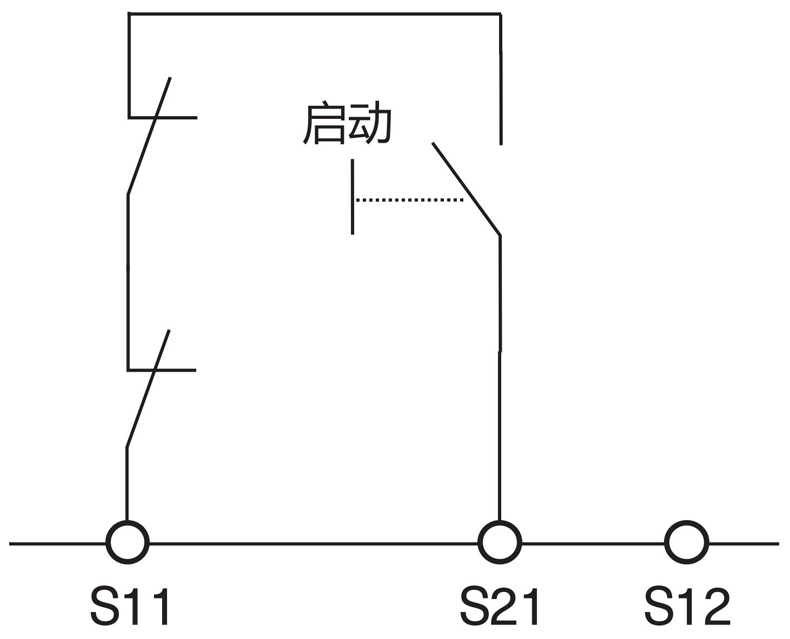

圖7：監控手動啟動。監控啟動按鈕在安全開關閉合之前是否已打開


先決條件：電源不得中斷

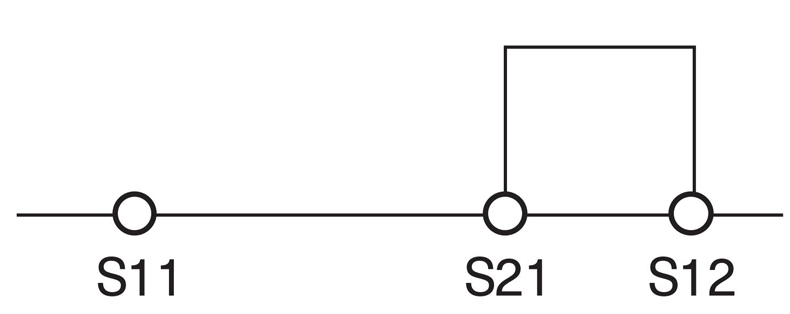

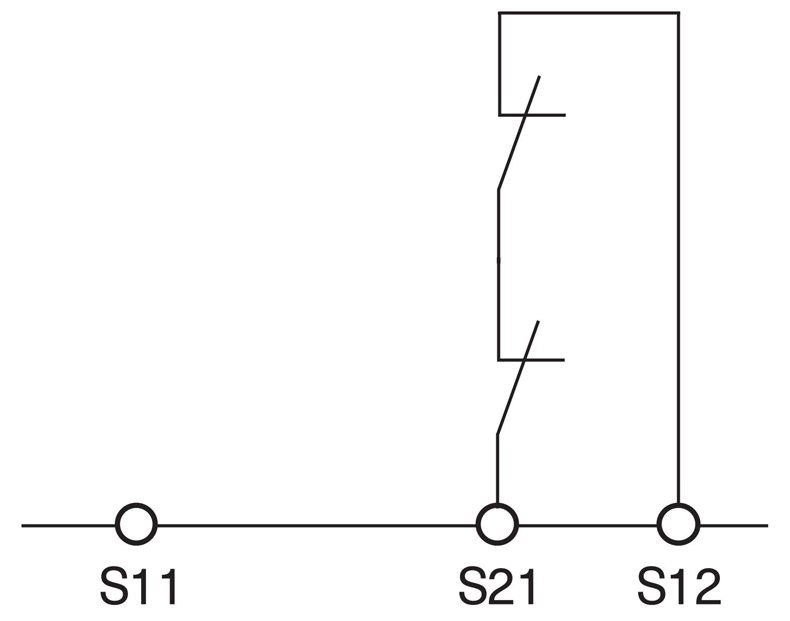

圖8：自動啟動。閉合S12和S13/S14安全開關時的允許延遲


S12在S13/S14之前：200 ms

S13/S14在S12之前：無限制

警告：安全觸點將在通電時立即激活。

SAFE-ESTOP型安全繼電器反饋回路：

圖9：監控手動啟動的反饋回路。反饋回路監控接觸器或擴展模塊


圖10：自動啟動的反饋回路。反饋回路監控接觸器或擴展模塊



SAFE-ESTOP型安全繼電器技術參數：

符合標準	EN 60204-1;EN IS013849-1;IEC 62061;IEC 61508第1-2和4-7部分
工作電壓	DC 24V+/-10%
功耗	2.6W
浪涌電流	5A(約250μs
脈沖抑制(A1/S12/S14) 關斷脈沖/暗測試接通脈沖/光測試	3 ms(脈沖寬度)/500 ms(脈沖率) 1ms(脈沖寬度)/500 ms(脈沖率) 注意：必須信號發生器發出的任何接通脈沖(光測試)不會導致安全繼電器的短暫激活，因此應基本上禁用。
安全觸點配置	3個非延遲安全觸點(NO)
輔助觸點	1個非延遲輔助觸點(NC)
開關電壓	AC 250V
安全觸點的觸點容量 (13-14,23-24,33-34） 6個開關周期/分鐘	阻性負載：AC250V/8A,2000VA AC-15:AC250V/3A 阻性負載：DC30V/8A,240W DC-13:DC24V/3A
熱電流lth	5A/觸點(參見總電流限制曲線)
輔助觸點的觸點容量	阻性負載：AC250 V/2 A,500 VA 阻性負載：DC30 V/2 A,60W
小接觸負載	5V,10 mA
外部保險絲	10 A gG(NO);6A gG(NC)
接通延遲	<50 ms
關斷延遲	通過A1:<40 ms;通過S12或S13/S14<20 ms
恢復時間	<500 ms
線寬	0.14～2.5 mm2
緊固力矩(min./max.)	0.5 Nm/0.6 Nm
觸點材料	AgSnO?
機械壽命	1x107次
額定沖擊耐受電壓	2.5 kV(控制電壓/觸點)
介電強度	4kV(DIN VDE 0110-1)
額定絕緣電壓	250V
污染等級/過電壓類別	2/3 (DIN VDE 0110-0)
防護等級	IP20
環境溫度范圍	-15℃~+55 °℃
存儲溫度范圍	-15℃~+85℃
海拔高度	≤2,000m
重量	約150g
根據EN 60715的安裝DIN導軌	TH35
