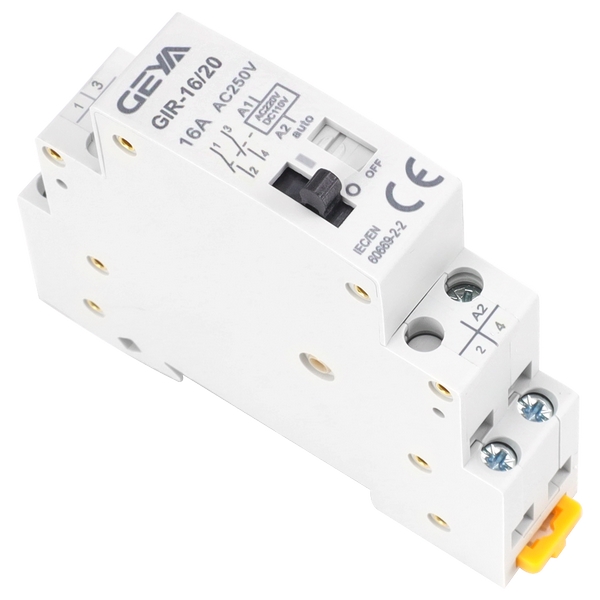

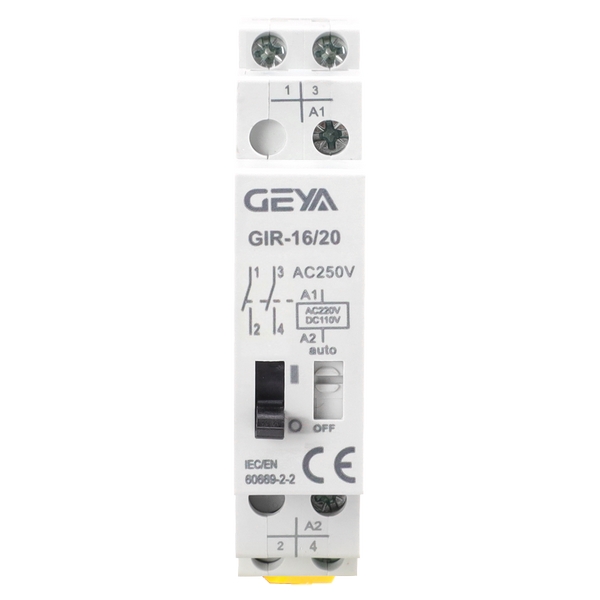

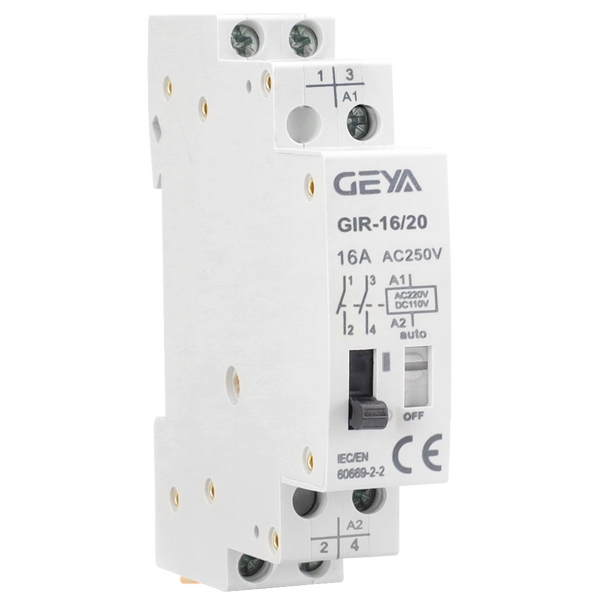

GIR系列脈沖繼電器

產品介紹：GIR系列脈沖繼電器是一款基于脈沖信號觸發的機電式控制器件。其核心特點是利用瞬時脈沖驅動線圈，實現觸點狀態的可靠切換（常開/常閉轉換），并在兩次脈沖之間依靠的機械結構保持穩定狀態，無需持續通電。其觸點切換能力高達16A，滿足多種負載控制需求。

所屬分類：脈沖繼電器返回上一級

價格：

促銷：

[
                                        {"產品型號": "GIR-16-1P-1NO","電壓": "AC220V"},{"產品型號": "GIR-16-1P-1NO","電壓": "AC110V"},{"產品型號": "GIR-16-1P-1NO","電壓": "AC24V"},{"產品型號": "GIR-16-1P-1NO","電壓": "DC24V"},{"產品型號": "GIR-16-2P-2NO","電壓": "AC220V"},{"產品型號": "GIR-16-2P-2NO","電壓": "AC110V"},{"產品型號": "GIR-16-2P-2NO","電壓": "AC24V"},{"產品型號": "GIR-16-2P-2NO","電壓": "DC24V"},{"產品型號": "GIR-16-2P-1NO1NC","電壓": "AC220V"},{"產品型號": "GIR-16-2P-1NO1NC","電壓": "AC110V"},{"產品型號": "GIR-16-2P-1NO1NC","電壓": "AC24V"},{"產品型號": "GIR-16-2P-1NO1NC","電壓": "DC24V"},{"產品型號": "GIR-16-2P-1C","電壓": "AC220V"},{"產品型號": "GIR-16-2P-1C","電壓": "AC110V"},{"產品型號": "GIR-16-2P-1C","電壓": "AC24V"},{"產品型號": "GIR-16-2P-1C","電壓": "DC24V"},{"產品型號": "GIR-16-3P-3NO","電壓": "AC220V"},{"產品型號": "GIR-16-3P-3NO","電壓": "AC110V"},{"產品型號": "GIR-16-3P-3NO","電壓": "AC24V"},{"產品型號": "GIR-16-3P-3NO","電壓": "DC24V"},{"產品型號": "GIR-16-4P-4NO","電壓": "AC220V"},{"產品型號": "GIR-16-4P-4NO","電壓": "AC110V"},{"產品型號": "GIR-16-4P-4NO","電壓": "AC24V"},{"產品型號": "GIR-16-4P-4NO","電壓": "DC24V"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為何選擇GIR系列脈沖繼電器？

在需要頻繁狀態切換或長期保持通斷狀態的自動化控制、照明管理等領域，GIR系列

憑借其的工作原理，提供了高效、穩定且節能的解決方案，尤其適合替代需要持續

供電的傳統繼電器。

GIR系列脈沖繼電器產品優勢：

1、超低功耗：

- 僅需瞬時脈沖驅動線圈改變觸點狀態，狀態保持期間零功耗，降低系統能耗

與運行成本。

2、雙穩態機械保持：

- 機械結構觸點在兩個位置均能穩定自保持，無掉電風險，運行可靠。

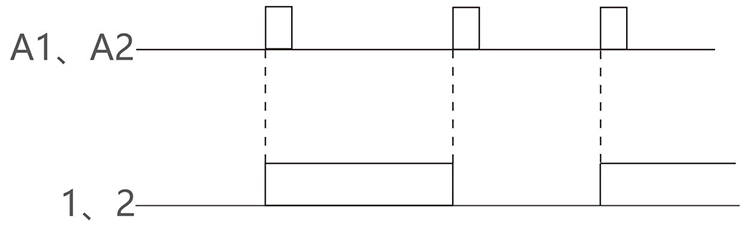

3、脈沖觸發，狀態翻轉：

- 每接收一個有效脈沖信號，觸點狀態（開/閉）即自動翻轉一次，控制邏輯簡潔高

效。

4、負載適應性強： 16A觸點容量，可穩定控制多種常見負載：

- 電阻性負載：如白熾燈、鹵素燈。

- 電感性負載：如熒光燈、節能燈、放電燈。

5、符合國家標準：嚴格遵循GB/T 21711.1等相關標準，品質可靠有保障。

GIR系列脈沖繼電器產品特點：

1、脈沖驅動機制：線圈僅需瞬時脈沖激勵即可動作。

2、機械雙穩態：具有兩個可自鎖的機械位置。

3、觸點容量：高達16A，切換能力強。

4、狀態翻轉：每個脈沖使觸點狀態反轉（開→閉或閉→開）。

5、負載兼容性廣：專為電阻性（白熾燈、鹵素燈）和電感性（熒光燈、放電燈）負載

優化設計。

6、標準符合性：滿足GB/T 21711.1等國家標準要求。

GIR系列脈沖繼電器產品應用：

GIR系列脈沖繼電器是實現遠程線路控制，特別是照明電路智能化控制的理想選擇，

廣泛應用于：

1、照明系統：樓宇、家居、工廠、公共場所的燈光集中控制與場景切換（如通過智

能面板、遙控器或樓宇自控系統發送脈沖信號）。

2、自動化控制：需要狀態保持或翻轉控制的設備、電機啟停等。

3、節能系統：對能耗敏感，需長時間保持通斷狀態的場合。

4、安防系統：門禁、報警裝置的狀態控制。

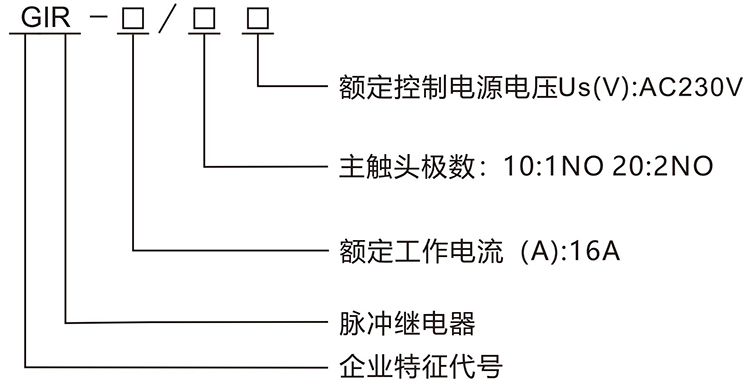

GIR系列脈沖繼電器型號說明：


GIR系列脈沖繼電器技術參數：

耗散功率(脈沖持續時間內)	1,2P:19 VA
帶指示燈的按鈕控制	電流3 mA
動作時間(20℃,額定電壓)	≤20ms
沖擊(穩定性)	加速度100m/s2脈沖持續時間11ms
振動	雙振幅1mm,(10~55)Hz
安裝方式	35mm導軌式

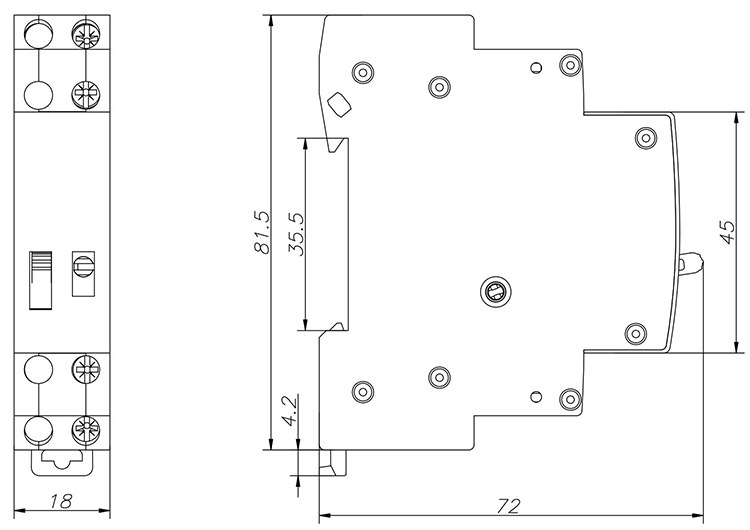

外形尺寸(mm)	86×72×18
主電路額定電壓(Ue)1P,2P	24...250VAC
頻率	50 Hz或60 Hz
每分鐘操作次數	5
每天開關次數	100
脈沖電壓持續時間	50ms≤t<1s(推薦200ms)
電壓范圍	85%~110%
觸點負載(阻性)	GIR-16:16A 250VAC
開關電壓	250VAC
開關電流	GIR-16:16A
切換功率	GIR-16:4000VA 448W
電氣壽命(次)	1×10?
機械壽命(次)	2×10?
溫度范圍	-25℃~+55℃
污染等級	污染等級I
安裝位置	任意
防護等級	IP20
過電壓類別	Ⅱ
