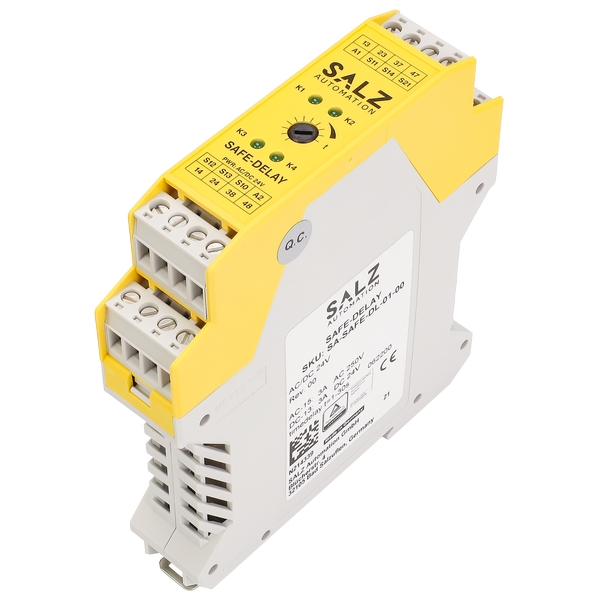

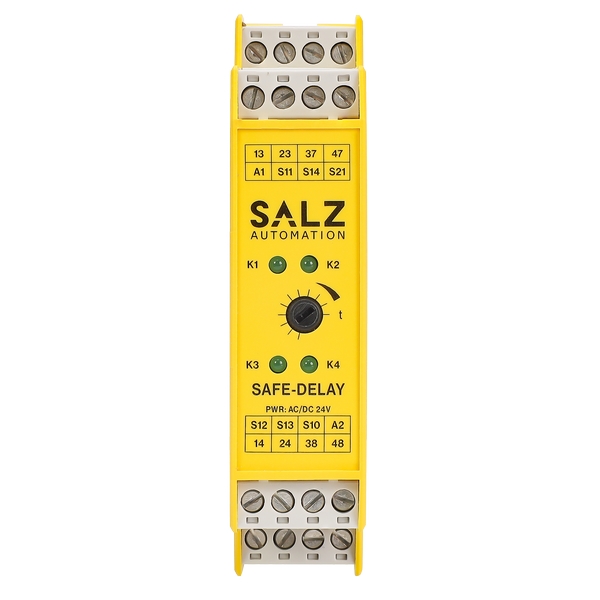

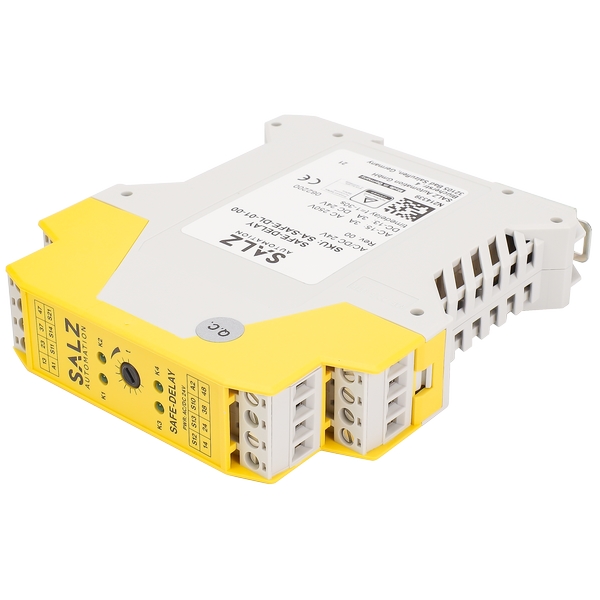

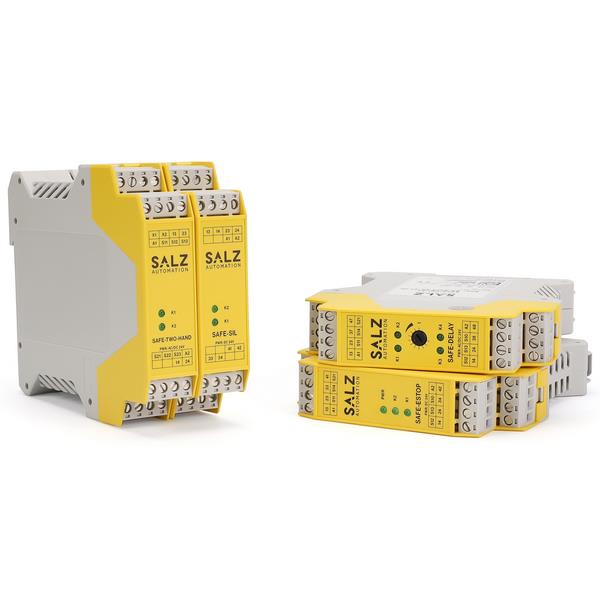

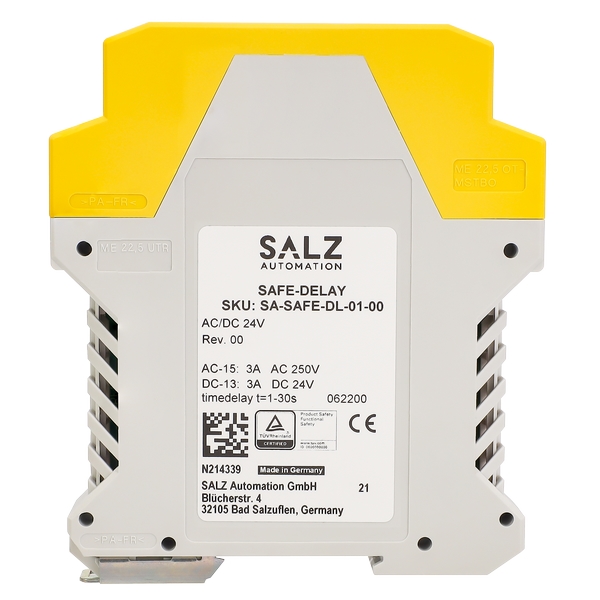

SAFE-DELAY型功能安全繼電器產品特點：
1、2個非延時安全觸點
2、2個延時觸點
3、連續可調的延時(1 - 30 s)
4、連接：
4.1緊急停止按鈕
4.2機械安全開關
4.3非接觸式安全開關
4.4帶OSSD輸出的安全組件
5、控制：用于外部接觸器或擴展模塊的單通道或雙通道反饋回路
6、循環監控輸出觸點LED電源和狀態指示燈
7、自動或手動啟動
8、短路監控和接地故障監控
9、高達 PL e/SILCL 3/類別4(EN ISO 13849-1/EN 62061)

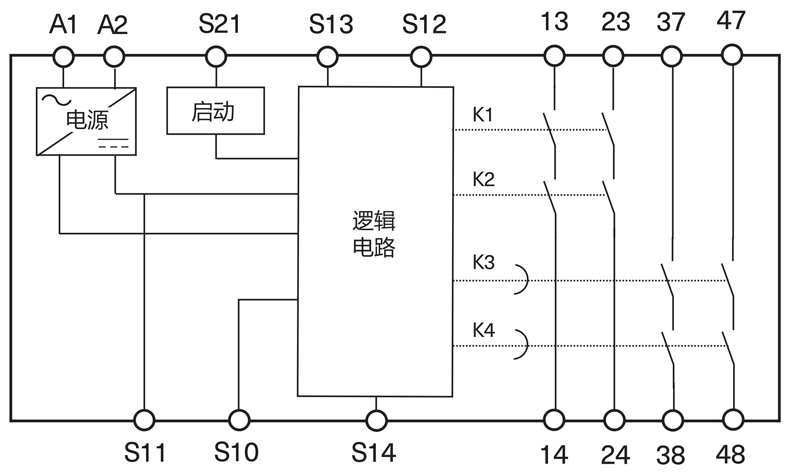

SAFE-DELAY型功能安全繼電器產品功能：
SAFE-DELAY型功能安全繼電器產品功能：
根據應用或EN ISO 13849-1的風險評估結果, 設備必須按照圖1 -圖9所示進行接線。非
延時觸點13/14, 23/24可用于PL e, 類別4, 延時安全觸點37/38, 47/48 可用于
PL e, 類別3。
警告：為了激活接地故障監控，PE必須僅連接到符合EN 60204-1的電源單元。

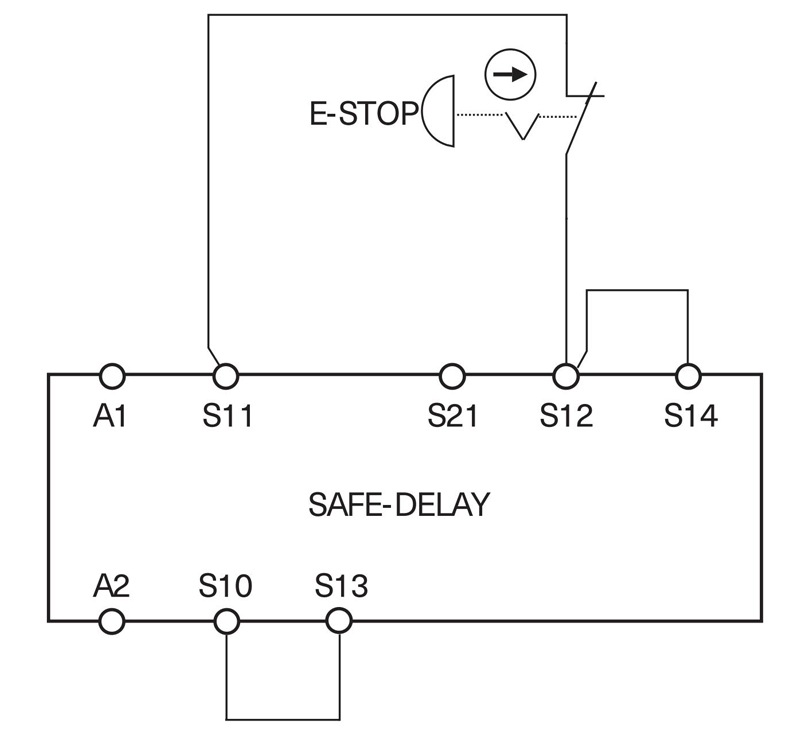

圖1：帶短路和接地故障監控的雙通道急停( PLe/SIL3，類別 4)

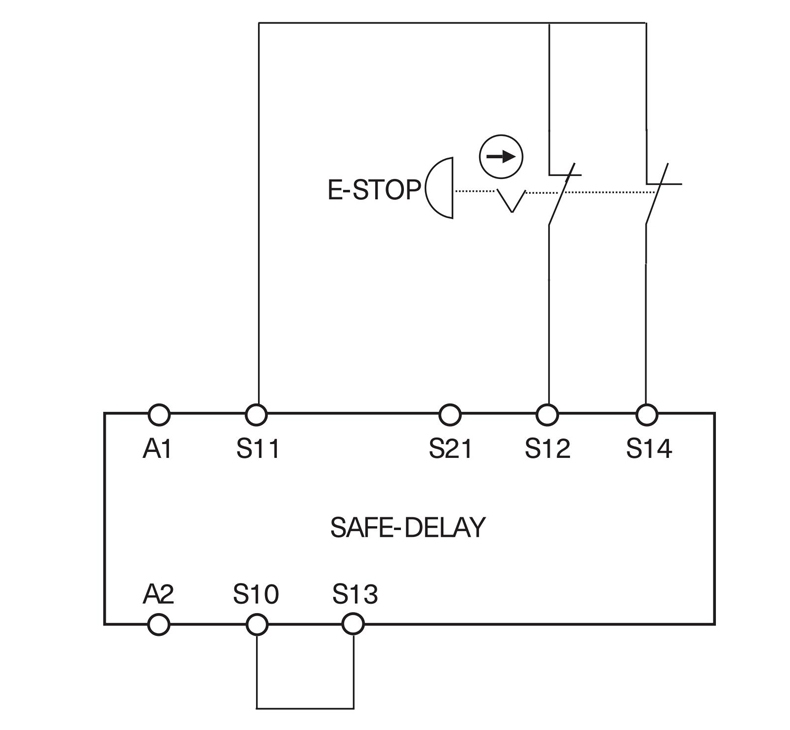

圖2：帶接地故障監控的雙通道急停(PLd/SIL2，類別3)
圖3：帶接地故障監控的單通道急停(PL c/SIL 1，類別 1)

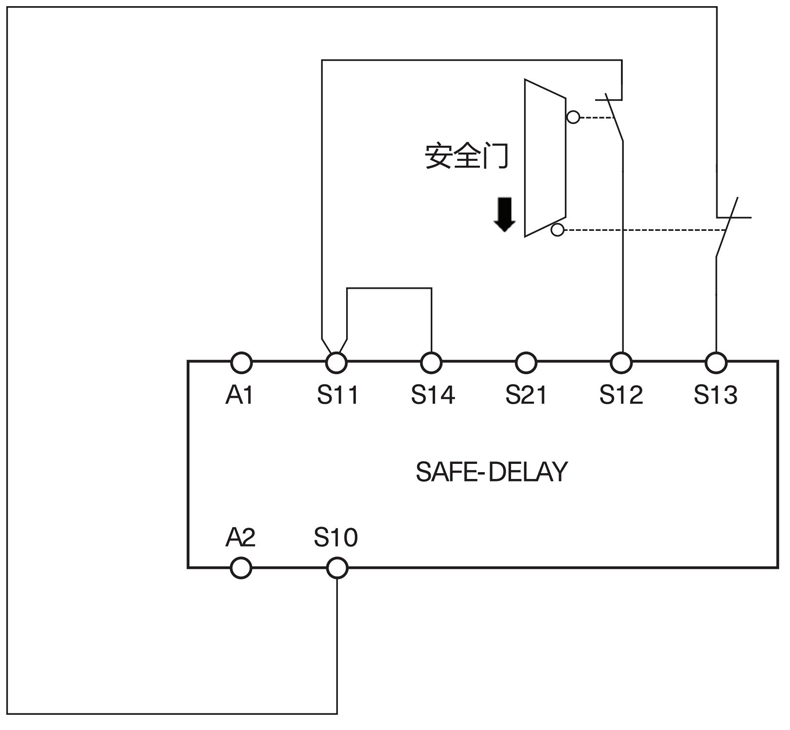

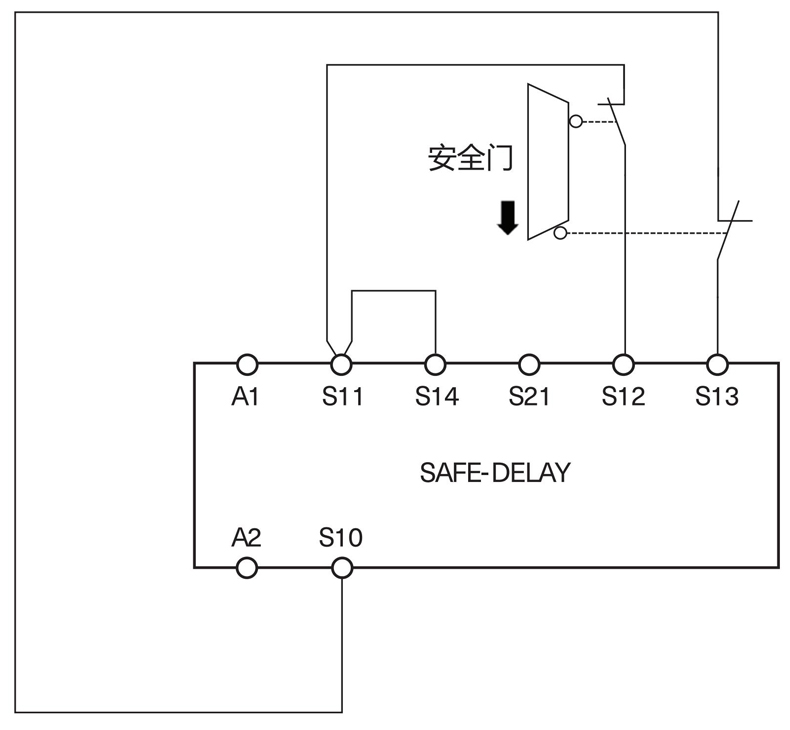

圖4：帶短路和接地故障監控的雙通道安全防護監控(PLe/SIL 3，類別 4)

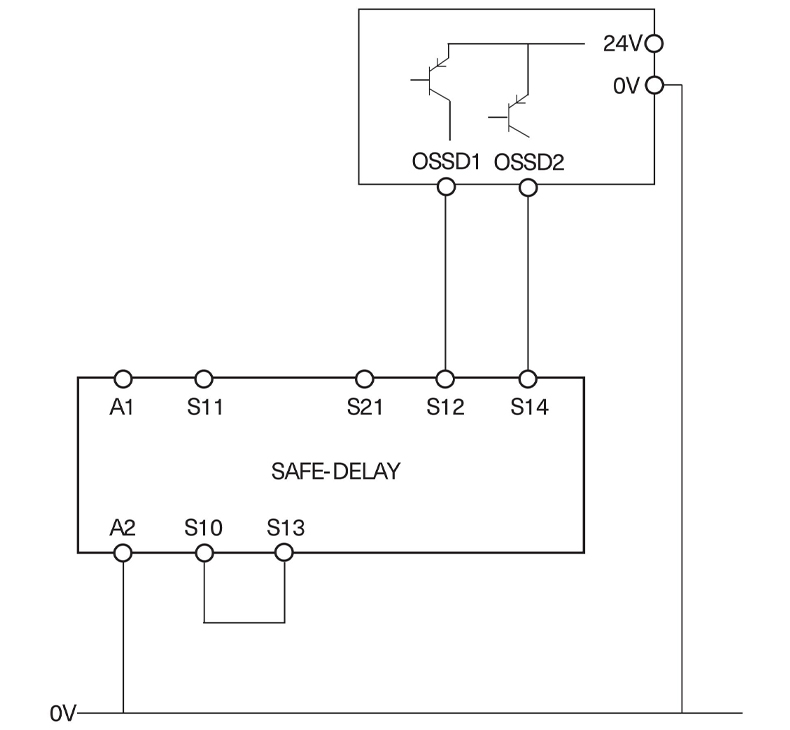

圖5：帶PNP輸出/OSSD輸出的雙通道急停，帶有自己的短路監控(PLe/SIL3，類別
4)
警告：失去功能安全！
對于根據圖5的應用，需要注意以下幾點：
信號發生器和SAFE-DELAY的接地電位相同。
必須信號發生器發出的任何接通脈沖（光測試）不會導致安全繼電器的短暫激活，
因此應基本上禁用。
SAFE-DELAY型功能安全繼電器啟動行為：

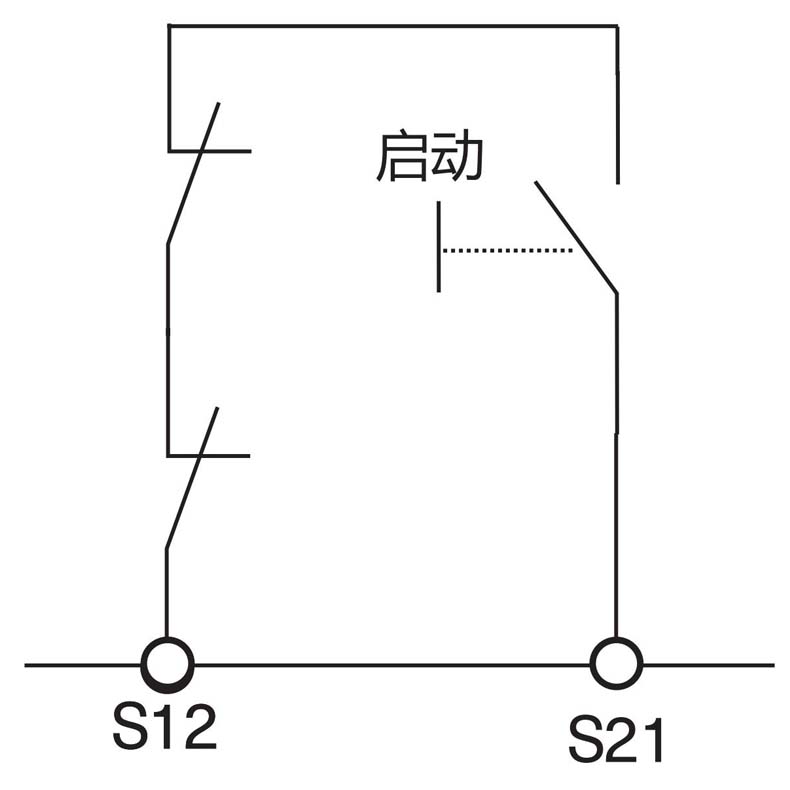

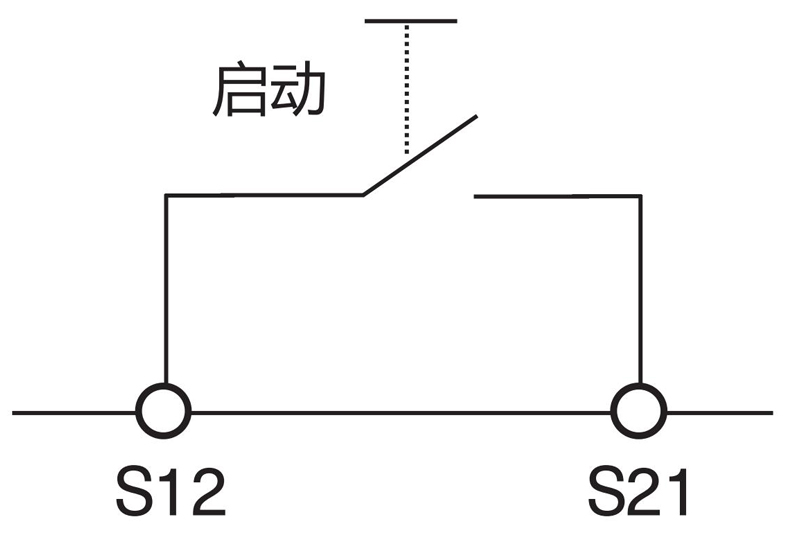

圖6：手動啟動

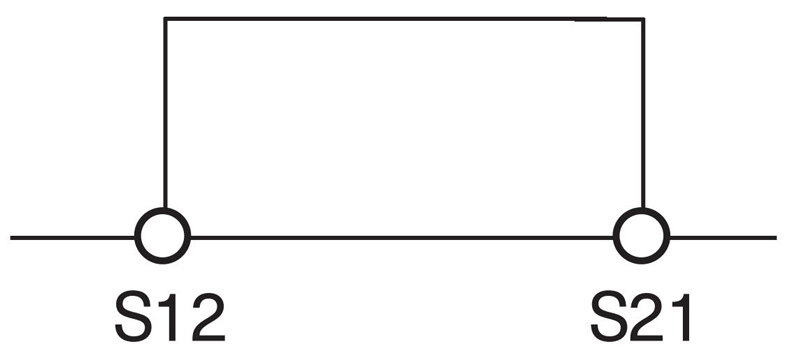

圖7：自動啟動。在S12和S13處閉合安全開關時的允許延遲。
S12在S13之前：300 ms
S13在S12之前：無限制
警告：安全觸點在通電時將會立即激活
SAFE-DELAY型功能安全繼電器反饋回路：
圖8：監控手動啟動的反饋回路。反饋回路監控接觸器或擴展模塊

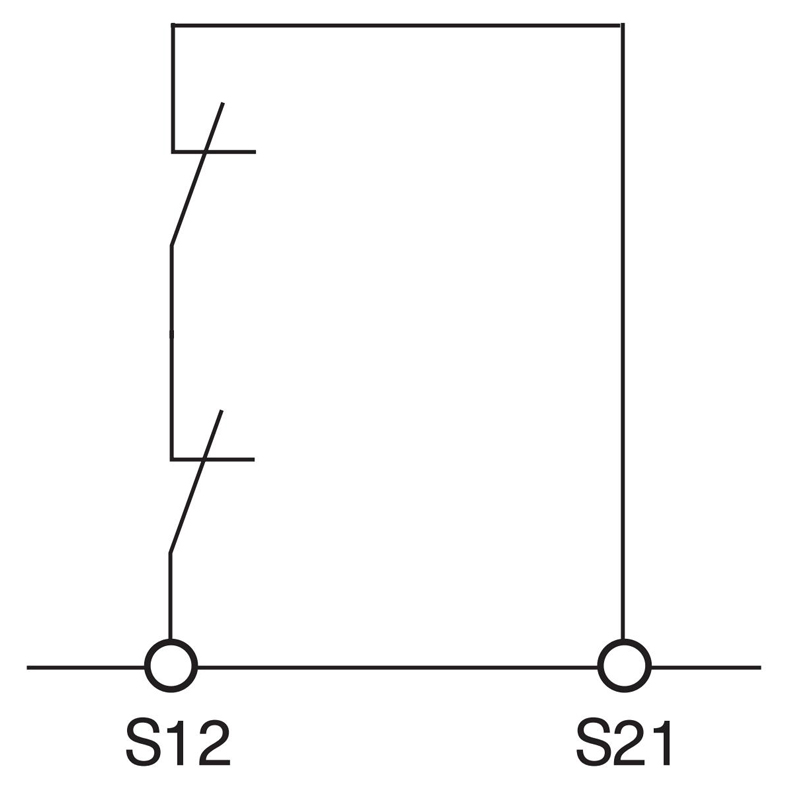

圖9：自動啟動反饋回路。反饋回路監控接觸器或擴展模塊
SAFE-DELAY型功能安全繼電器技術參數：
| 符合標準 | EN 60204-1;EN ISO 13849-1;IEC 62061 |
| 工作電壓 | AC/DC24V+/-10% |
| 功耗 | AC 5.3 VA/DC4.7W |
| 額定供電頻率 | 50-60 Hz |
| S11處的控制電壓 | DC24V |
| 控制電流 | 通常為190 mA |
| 非延時安全觸點 | 2 NO |
| 延時安全觸點 | 2 NO |
| 開關電壓 | AC 250 V |
| 安全觸點的觸點容量 6個開關周期/分鐘 | 阻性負載：AC250V/8A,2000VA AC-15:AC250V/3A 阻性負載：DC30V/8A,240W DC-13:DC24V/3A |
| 通過觸點的總電流 | 15 AI多個設備在負載之下緊密布置，在環境溫度T=20℃下的總電流：9A;在T=30℃下：3A;在T=40℃下：1A;否則，兩個設備之間必須保持5mm的距離。 |
| 小接觸負載 | 5V,10 mA |
| 外部保險絲 | 10 AgG |
| 接通延時 | <30 ms |
| 關斷延時(可調) | 30 ms～30 s |
| 恢復時間 | <500ms |
| 控制線的長度 | 1,000m @0.75 mm2 |
| 線寬 | 0.14～2.5 mm2 |
| 緊固力矩(min./max.) | 0.5 Nm/0.6 Nm |
| 觸點材料 | AgSnO? |
| 機械壽命 | 1x107次 |
| 測試電壓 | 2.5 KV(控制電壓/觸點 |
| 額定沖擊耐受電壓，泄漏路徑/氣隙 | 4 kV(DIN VDE0110-1) |
| 額定絕緣電壓 | 250V |
| 污染等級/過電壓類別 | 2/3(DIN VDE 0110-0) |
| 防護等級 | IP20 |
| 環境溫度范圍 | -15℃~+40℃ |
| 存儲溫度范圍 | -15℃~+85℃ |
| 海拔高度 | ≤2,000m |
| 重量 | 約250g |
| 根據EN 60715的安裝DIN導軌 | TH35 |
