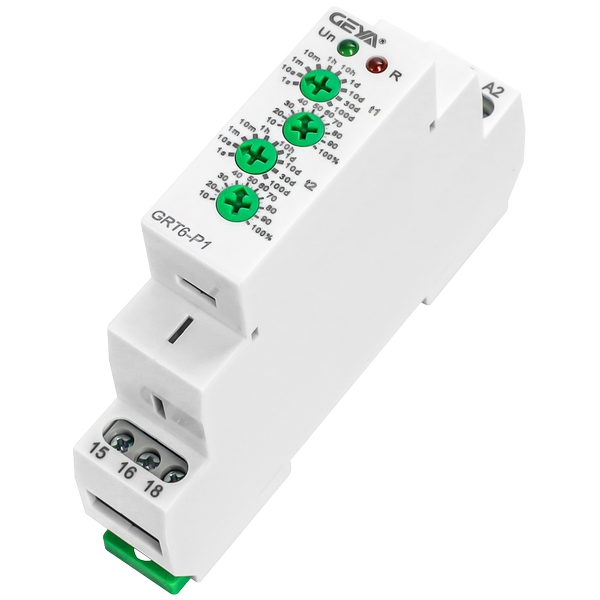

GRT6-P延時脈沖型時間繼電器

產品介紹：GRT6-P延時脈沖型時間繼電器是一款多功能、高精度的工業級時間控制裝置，專為需要精準延時觸發及脈沖輸出的場景設計。憑借其靈活的延時調節能力、超寬工作電壓范圍和緊湊型結構，可廣泛應用于工業自動化、設備控制、能源管理等領域，為用戶提供高效可靠的延時控制解決方案。 ?核心產品特點? ?典型應用場景? ?技術優勢? ?結語?

所屬分類：時間繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為何選擇GRT6-P延時脈沖型時間繼電器？

作為時序控制領域的革新之作，GRT6-P延時脈沖型時間繼電器以精準性、可靠性與空

間效率的完美平衡，重新定義工業延時控制標準。無論是智能制造升級還是傳統設備改造，

GRT6-P都將成為您優化生產節拍、提升系統能效的核心控制單元。

GRT6-P延時脈沖型時間繼電器產品特點：

1、?雙參數獨立設定?

支持延時時間與脈沖寬度獨立調節，用戶可根據需求分別設置延時啟動時間及脈沖持續

時間，滿足多樣化工控場景的時序邏輯要求。

2、?超寬延時范圍覆蓋?

提供從0.1秒至100天的10檔可調延時范圍，兼顧短時精密控制與長周期延時需求，適

用于設備保護、周期啟停等復雜時序任務。

3、?即時復位功能?

通過短接S-A1端子即可快速復位計時周期，簡化調試維護流程，提升系統響應效率。

4、?寬電壓兼容設計?

支持AC/DC 24V-240V全電壓輸入，適配全球主流電氣標準，降低電源適配復雜度，增

強設備部署靈活性。

5、?可視化狀態監測?

配備高亮LED指示燈，實時顯示繼電器工作狀態（通電/延時/脈沖輸出），簡化設備診斷

流程。

6、?緊湊高效結構?

采用18mm超薄機身設計，支持35mm標準卡軌安裝，節省90%控制柜空間，尤其適合

高密度電氣柜組網部署。

GRT6-P延時脈沖型時間繼電器產品應用：

1、?工業設備控制?：機床冷卻系統延時啟動、注塑機模具保護周期設定

2、?能源管理系統?：光伏逆變器并網延遲、路燈時序脈沖節能控制

3、?安防消防系統?：應急照明延遲切斷、消防排煙風機聯動控制

4、?自動化產線?：傳送帶分段啟停控制、機械臂循環動作時序編排

GRT6-P延時脈沖型時間繼電器技術優勢：

GRT6-P通過精密數字電路與電磁隔離技術的融合，在端電壓波動環境下仍能保持±1%

的計時精度。其模塊化觸點設計（可選1CO/2CO）支持10A 250VAC負載，配合IP20防

護等級，可穩定運行于-20℃~+55℃工業環境，MTBF（平均無故障時間）突破10萬小時。

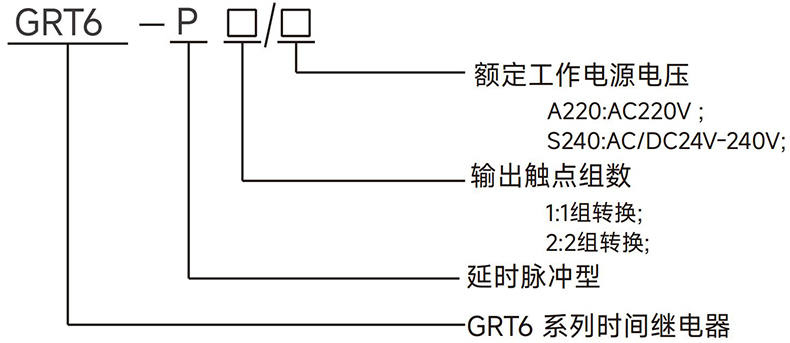

GRT6-P延時脈沖型時間繼電器型號說明：


GRT6-P延時脈沖型時間繼電器技術參數：

型號		GRT6-P1	GRT6-P2
功能		延時脈沖輸出
電源端子		A1-A2
額定控制電源電壓	S 2 4 0	AC/DC 24-240V 50Hz
消耗功率		AC 0.09-3VA/DC 0.05-1.7W
額定控制電源電壓	A220	AC 220V 50Hz
消耗功率		AC max.6VA/1.3W	AC max.6VA/1.9W
電源允許波動范圍		-15%;+10%
額定沖擊耐受電壓		2.5kV
額定絕緣電壓		250V
電源指示燈		綠色LED
延時范圍		0.1秒-100天
設定方式		旋鈕
設定精度		10%
重復精度		0.2%
溫度波動誤差		0.05%/℃,at=20℃(0.05%°F,at=68°F)

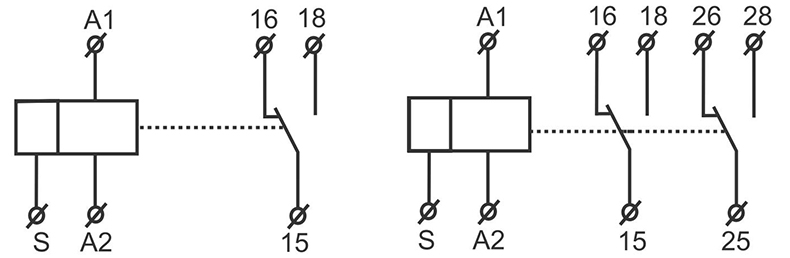

輸出觸點參數		1組轉換觸點	2組轉換觸點
		:Ith:10A;AC-15:Ue/le:250V/2.5A
小切換功率		500mW
輸出繼電器指示		紅色LED
機械壽命		1×10?
電壽命(阻性負載)		1×10?
復位時間		200ms
工作環境溫度		-20℃~+55℃
存儲和運輸環境溫度		-35℃~+75℃
安裝方式		35mm卡軌安裝
防護等級		IP20
安裝位置		任意
安裝海拔高度		≤2000米
污染等級		2
接線能力		1×2.5mm2或2×1.5mm20.4N ·m

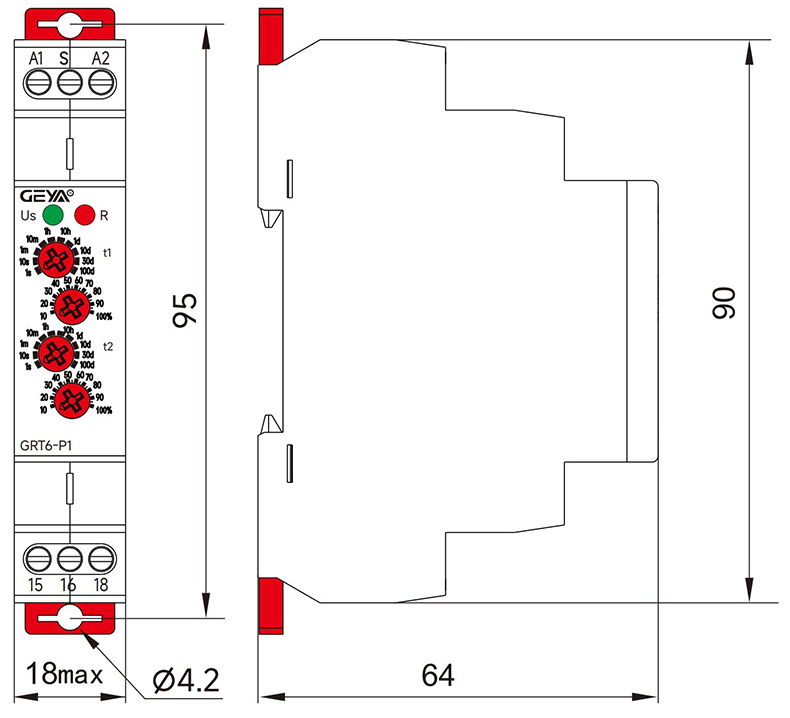

外形尺寸		90mm×18mm×64mm
重量		S240-53g,A230-56g	S240-67g,A230-70g
符合標準		GB/T14048.5,IEC60947-5-1,EN 61812-1

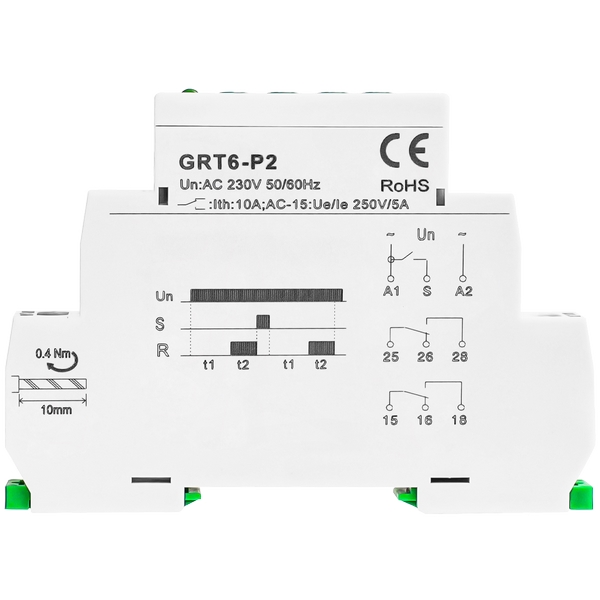

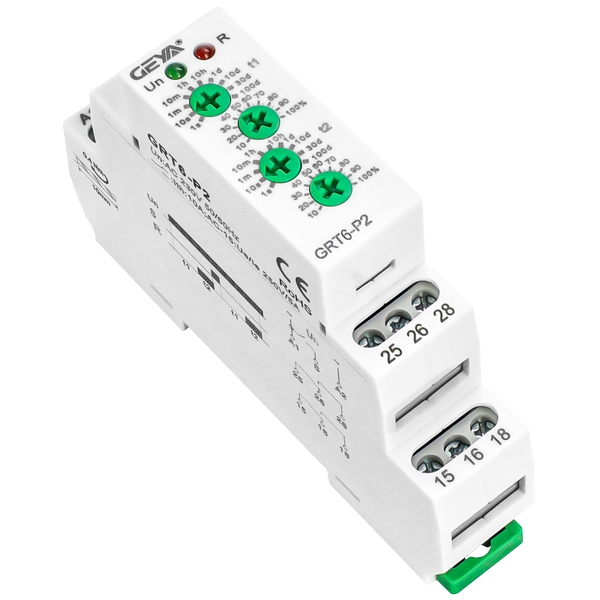

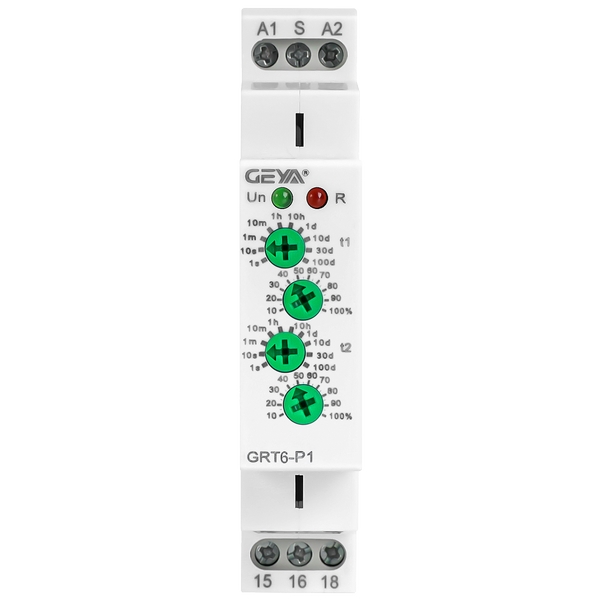

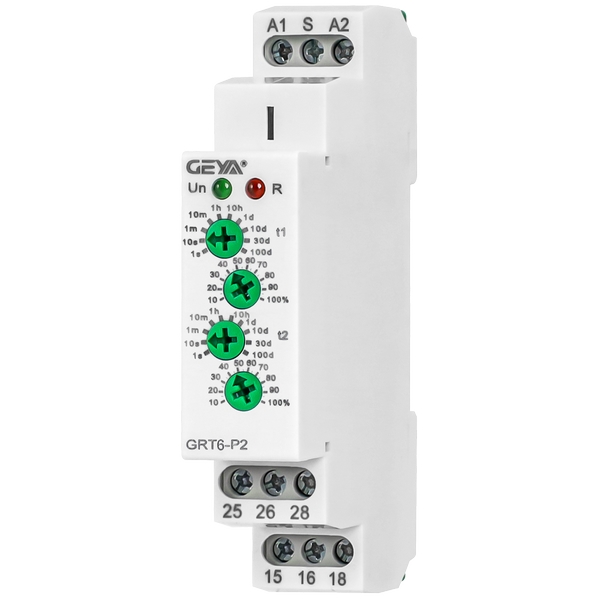

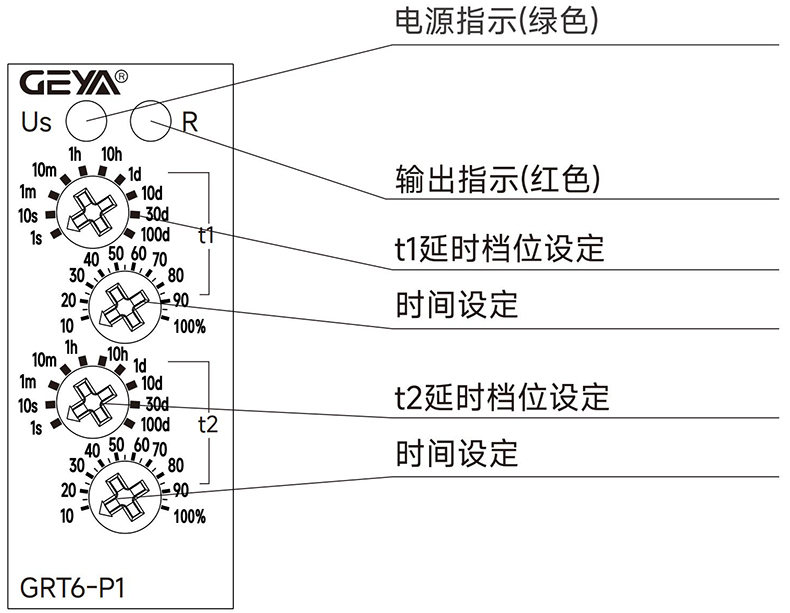

GRT6-P延時脈沖型時間繼電器產品面板：


	延時檔位設定，s表示秒，m表示分，h表示小時，d表示天。
	延時時間細調，10%~100%可調。

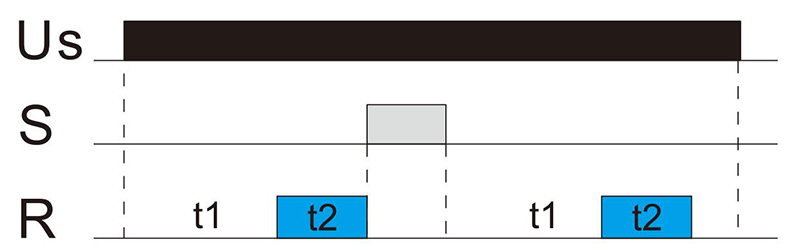

例1:需要設定通電后延時10秒，然后繼電器動作2秒后斷開。設定方法：將旋鈕1設為10s,旋鈕2設為100%,延時時間t1=10s×100%=10s。將旋鈕3設為10s,旋鈕4設為20%,延時時間t2=10s×20%=2s。例2:需要設定通電后延時5分鐘，然后繼電器動作30分鐘后斷開。設定方法：將旋鈕1設為10m,旋鈕2設為50%,延時時間t1=10m×50%=5m。將旋鈕3設為1h,旋鈕4設為50%,延時時間t2=1h×50%=0.5h。
