GRT6-S循環延時型時間繼電器產品特點： |
1、雙通道獨立延時控制 - 采用數字式時間芯片，允許ON（通電）與OFF（斷電）動作分別設置0.1s-100天 內的任意延時值，設定精度10%。典型應用如：先延時3秒啟動電機，再延時15分鐘自 動切斷電源，避免傳統繼電器單一延時模式的局限性。 |
2、10段式時間檔位選擇 - 提供1s/10s/1m/10m/1h/10h/1d/10d/30d/100d共10個基準檔位，通過旋鈕組 合實現100天內的任意設定。采用溫度補償電路，在-20℃ ~ +55℃環境下時序穩定 性。 |
3、智能模式切換 - 通過S-A1端口短接即可切換工作模式，無需額外工具，適應不同控制邏輯。 |
4、寬電壓兼容性 支持AC/DC 24V-240V輸入，兼容主流工業電源標準，降低系統適配復雜度。 |
5、人機交互優化 - 雙色LED狀態指示： · 紅色常亮：輸出指示 · 綠色閃爍：電源指示 - 18mm超薄殼體符合35mm標準導軌安裝，防護等級IP20。 |
GRT6-S循環延時型時間繼電器應用場合： |
1、工業加熱系統控制 - 在注塑機溫控中，設定加熱管工作15分鐘后停止5分鐘的循環時序，配合PID控制器 可實現±1℃的恒溫精度，較傳統接觸器方案節能20%以上。 |
2、智能照明管理系統 - 用于地下車庫多區照明輪巡： · ON延時設定30秒實現漸亮啟動 · OFF延時設定2小時自動關閉閑置區域 · 通過模式切換實現工作日/節假日不同時序策略 |
3、自動化產線設備保護 - 作為沖壓設備安全聯鎖部件： · 上電后延時10秒啟動（液壓系統預壓完成） · 急停觸發后延時3分鐘關閉冷卻系統（殘余熱量散發） |
4、農業灌溉控制 - 配合土壤濕度傳感器，實現"灌溉2小時-停歇3天"的節水循環模式，內置的防抖電路 可避免因瞬時降雨導致的誤觸發。 |

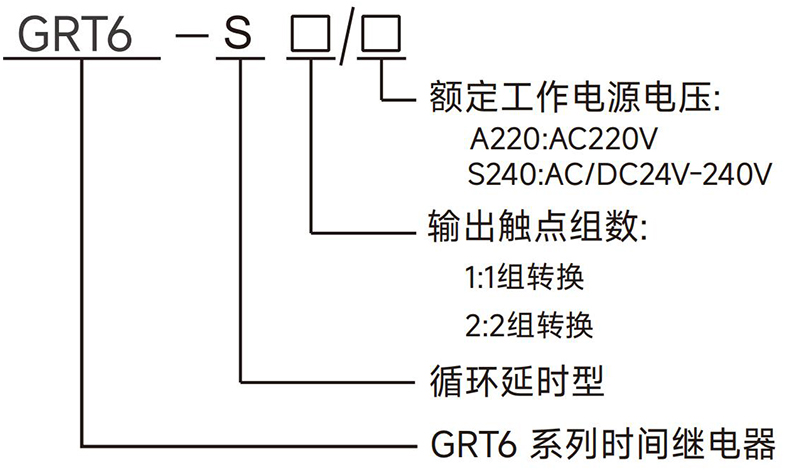

GRT6-S循環延時型時間繼電器型號說明： |
GRT6-S循環延時型時間繼電器技術參數： |
| 型號 | GRT6-S1 | GRT6-S2 | |
| 功能 | 循環延時 | ||
| 電源端子 | A1-A2 | ||
| 額定控制電源電壓 | S 2 4 0 | AC/DC 24-240V 50Hz | |
| 消耗功率 | AC 0.7-3VA/DC 0.5-1.7W | ||
| 額定控制電源電壓 | A220 | AC 220V 50Hz | |
| 消耗功率 | AC max.6VA/1.3W | AC max.6VA/1.9W | |
| 電源允許波動范圍 | -15%;+10% | ||
| 額定沖擊耐受電壓 | 2.5KV | ||
| 額定絕緣電壓 | 250V | ||
| 電源指示燈 | 綠色LED | ||
| 延時范圍 | 0.1秒-100天 | ||
| 設定方式 | 旋鈕 | ||
| 設定精度 | 10% | ||
| 重復精度 | 0.2% | ||
| 溫度波動誤差 | 0.05%1℃,at=20℃ | ||
| 輸出觸點參數 | 1組轉換觸點 | 2組轉換觸點 | |
| ： Ith:10A;AC-15:Ue/le:250V/2.5A | |||
| 小切換功率 | 500mW | ||
| 輸出繼電器指示 | 紅色LED | ||
| 機械壽命 | 1×10? | ||
| 電壽命(阻性負載) | 1×10? | ||
| 復位時間 | 200ms | ||
| 工作環境溫度 | -20℃~+55℃ | ||
| 存儲和運輸環境溫度 | -35℃~+75℃ | ||
| 安裝方式 | 35mm卡軌安裝 | ||
| 防護等級 | IP20 | ||
| 安裝位置 | 任意 | ||
| 安裝海拔高度 | ≤2000米 | ||
| 接線能力 | 1×2.5mm2或2×1.5mm20.4N ·m | ||
| 外形尺寸 | 90mm×18mm×64mm | ||
| 重量 | S240-53g,A230-56g | S240-67g,A230-70g | |
| 符合標準 | GB/T14048.5,IEC60947-5-1,EN 61812-1 | ||

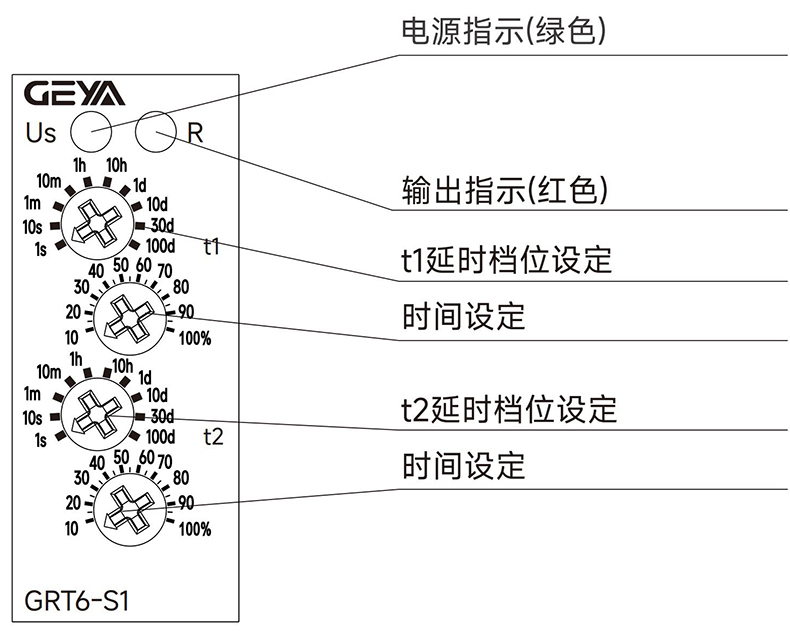

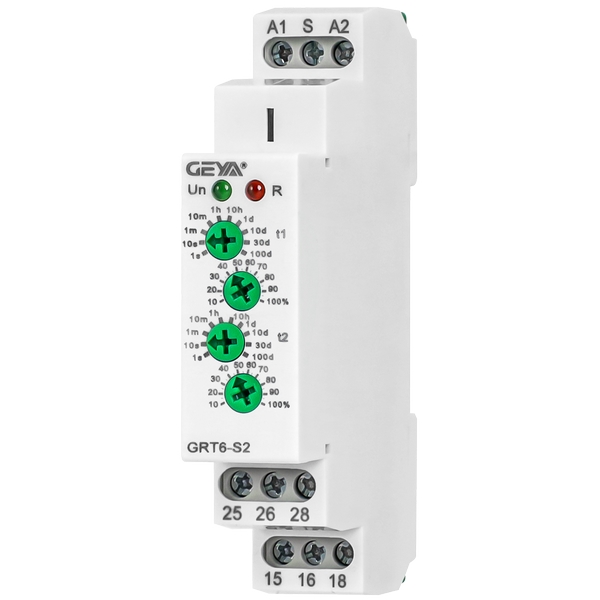

GRT6-S循環延時型時間繼電器產品面板： |
GRT6-S循環延時型時間繼電器產品功能： |

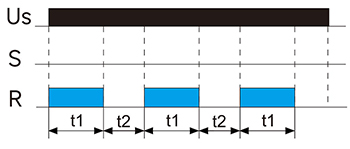

循環延時，ON開始 |

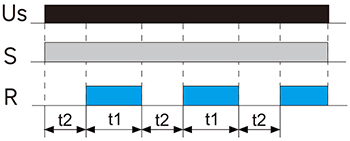

循環延時，OFF開始，短接A1和S |
當繼電器Us得電時，繼電器動作，開始 t1延時，延時t1到后繼電器斷開，開始t2延 時，延時t2到后，繼電器動作，如此循環不 停。任意時刻Us斷電，繼電器復位。 | 短接A1-S，當繼電器Us得電時，繼 電器開始t2延時，延時t2到后繼電器動 作，開始t1延時，延時t1到后，繼電器 斷開，如此循環不停。任意時刻Us斷 電，繼電器復位。 |
|
|
注：兩組輸出的規格，兩組觸點是同時動作 的。 | 注：兩組輸出的規格，兩組觸點是同時 動作的。 |

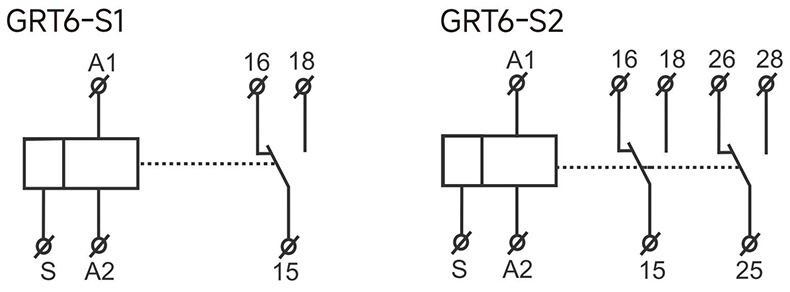

GRT6-S循環延時型時間繼電器產品接線： |

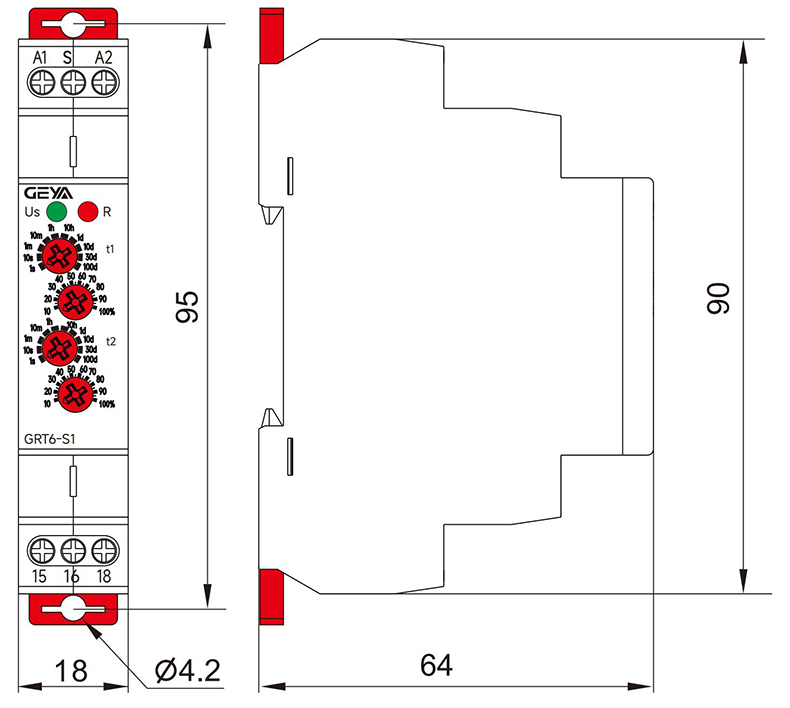

GRT6-S循環延時型時間繼電器產品尺寸： |
