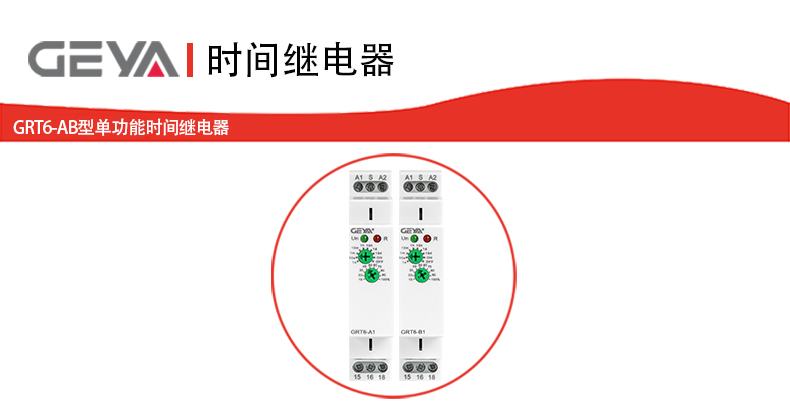

GRT6-A/B單功能時間繼電器

產品介紹：?產品概述? GRT6-A/B系列時間繼電器是專為工業自動化控制系統開發的時序控制元件，采用機電一體化設計理念，在保證高可靠性的同時實現簡操作。產品通過精準的延時控制功能，有效解決設備啟停時序管理、工藝周期控制等工業場景中的時序協調問題，可替代傳統時間繼電器并提升系統集成度。

所屬分類：時間繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



GRT6-A/B型單功能時間繼電器產品特點：

1、操作便捷：

- 面板旋鈕直接設定延時時間，0.1秒至10天的超寬范圍覆蓋10個可調檔位，無需復

雜編程。

2、雙模式可選：

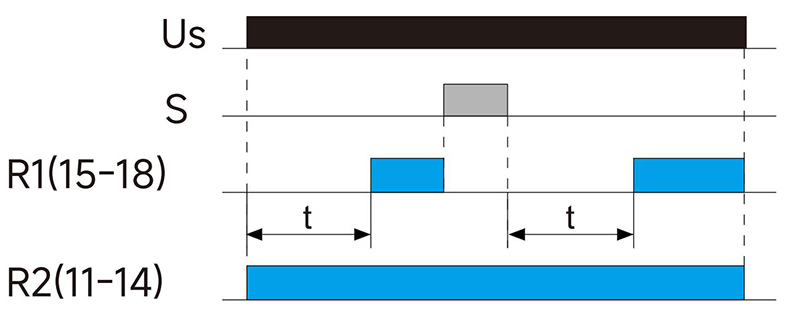

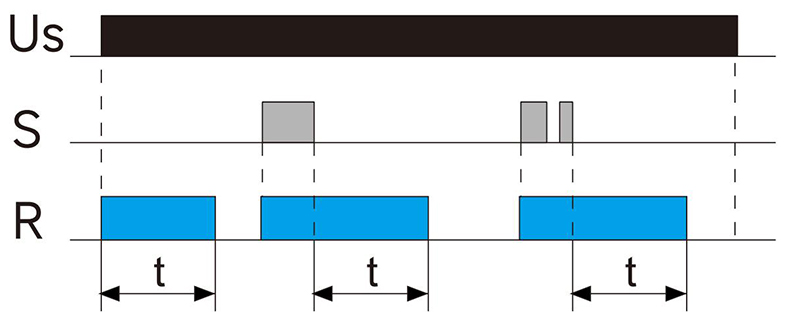

- A型（通電延時）：電源接通后開始延時

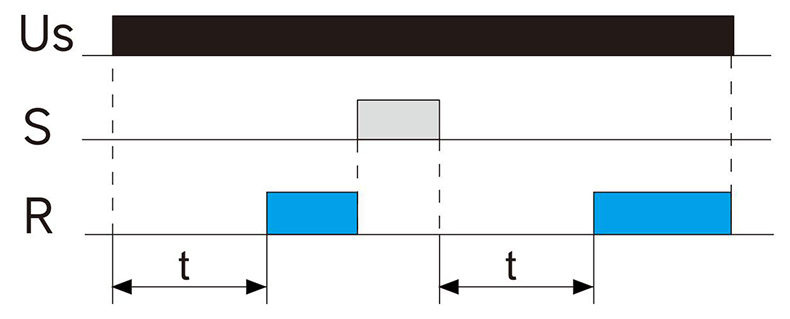

- B型（延時斷開）：電源切斷后維持延時

3、多規格配置：

- 支持1組延時、2組延時或1組延時+1組瞬動觸點組合，適配不同控制場景。

4、強兼容性：

- AC/DC 24V-240V寬電壓設計

- LED狀態指示燈直觀顯示工作狀態

5、工業級設計

- 緊湊型18mm寬度機身，支持35mm標準卡軌安裝

- 繼電器輸出觸點容量達5A/250V AC

GRT6-A/B型單功能時間繼電器應用場合：

1、加熱設備：精確控制加熱元件通電時長

2、流體控制：水泵/風機延時啟停保護

3、照明系統：延時關閉電路管理

4、生產線設備：工序間隔時間控制

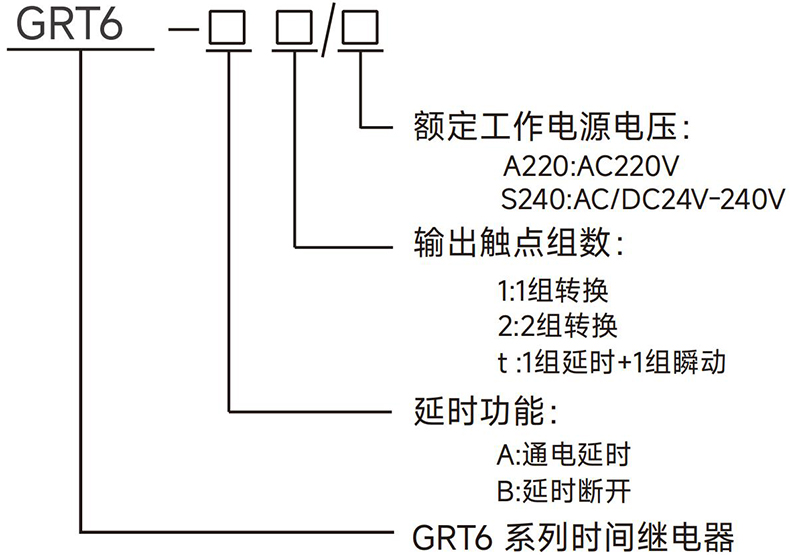

GRT6-A/B型單功能時間繼電器型號說明：

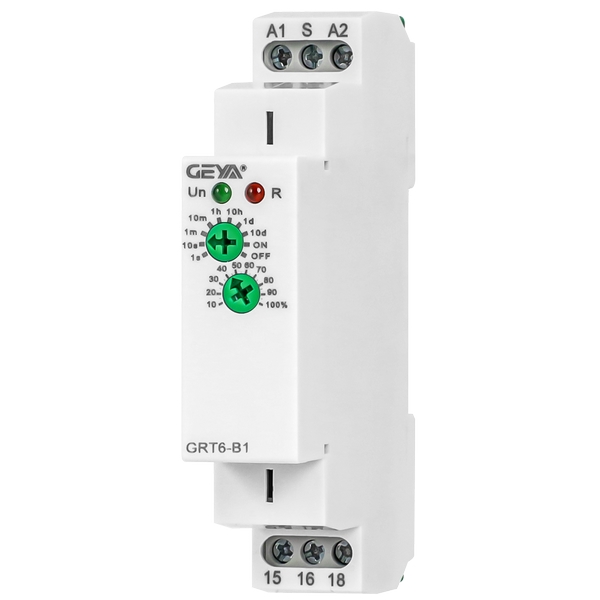

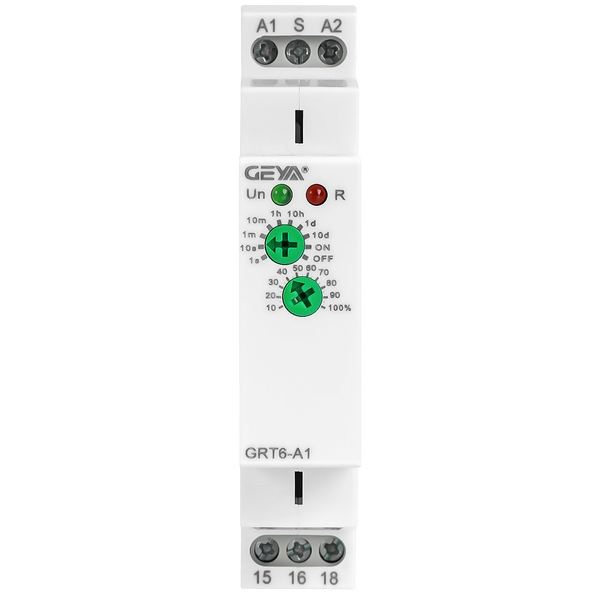

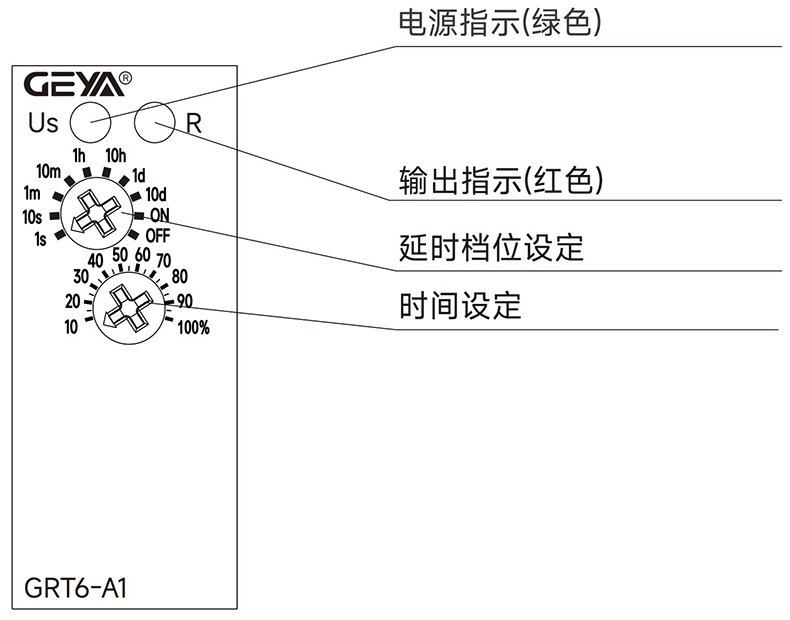

GRT6-A/B型單功能時間繼電器產品面板：


時間設定方法：

旋鈕1:延時檔位設定，s表示秒，m表示分，h表示小時，d表示天

ON表示繼電器動作(15-18/25-28閉合),

OFF表示繼電器斷開(15-18/25-28斷開)。

旋鈕2:延時時間細調，10%~100%可調。

延時時間=旋鈕1×旋鈕2。

例1:需要設定5秒，可將旋鈕1設為10s,旋鈕2設為50%,延時時間=10s×50%=5s。

例2:需要設定8分，可將旋鈕1設為10m,旋鈕2設為80%,延時時間=10m×80%=8m。


GRT6-A/B型單功能時間繼電器技術參數：

型號		GRT6-A1/B1	GRT6-A2/B2	GRT6-At/Bt
功能		A 型：通電延時；B 型：延時斷開
電源端子		A1-A2
額定控制電源電壓	S 2 4 0	AC/DC 24-240V 50Hz
消耗功率		AC 0.09-3VA/DC 0.05-1.7W
額定控制電源電壓	A220	AC 220V 50Hz
消耗功率		ACmax.6VA/1.3W	AC max.6VA/1.9W
電源允許波動范圍		-15%;+10%
額定沖擊耐受電壓		2.5kV
額定絕緣電壓		250V
電源指示燈		綠色LED
延時范圍		0.1秒-10天，常開，常閉
設定方式		旋鈕
設定精度		10%
重復精度		0.2%
溫度波動誤差		0.05%/℃,at=20℃

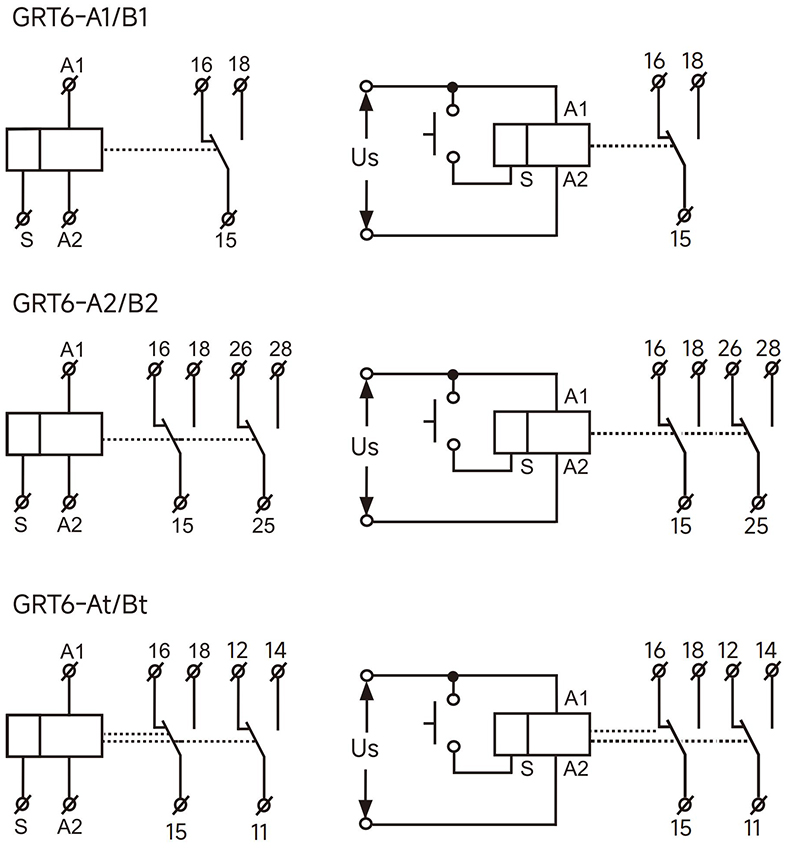

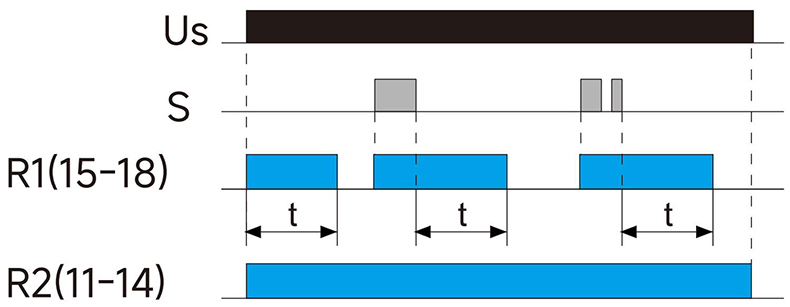

輸出觸點參數		1組延時轉換	2組延時轉換	1組延時+1組瞬動
		：Ith:10A;AC-15:Ue/le:250V/5A
小切換功率		500mW
輸出繼電器指示		紅色LED
機械壽命		1×10?
電壽命(阻性負載)		1×10?
復位時間		200ms
工作環境溫度		-20℃~+55℃
存儲和運輸環境溫度		-35℃~+75℃
安裝方式		35mm卡軌安裝
防護等級		IP20
安裝位置		任意
安裝海拔高度		≤2000米
污染等級		2
接線能力		1×2.5mm2或2×1.5mm20.4N·m

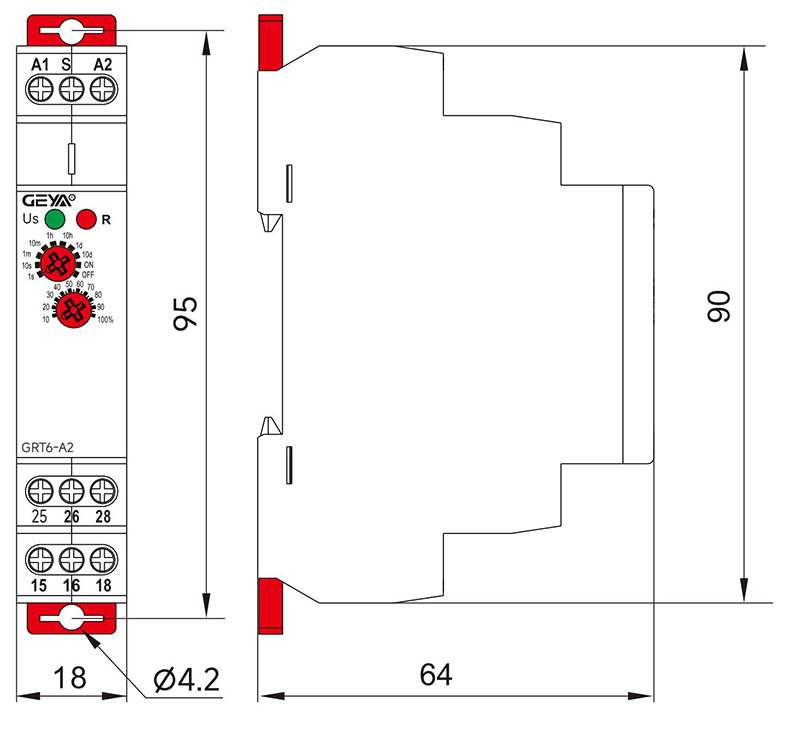

外形尺寸		90mm×18mm×64mm
重量		S240-52g.A230-54g	S240-65g,A230-69g
符合標準		GB/T14048.5,IEC60947-5-1,EN 61812-1
