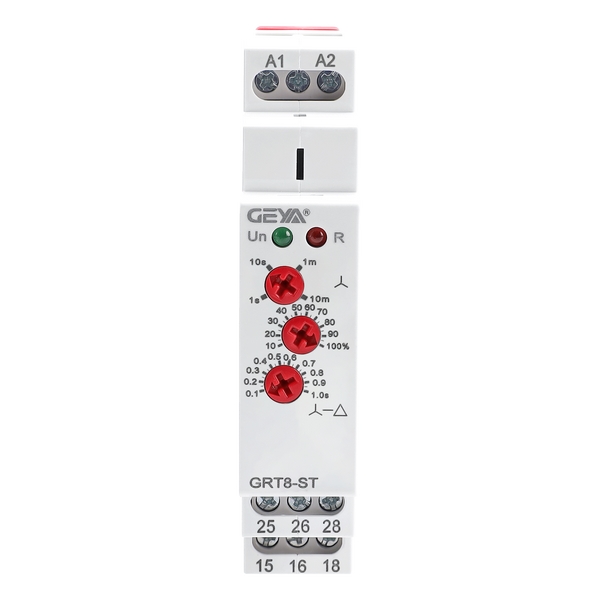

為何選擇GRT8-ST星三角啟動型時間繼電器？ |
GRT8-ST星三角啟動型時間繼電器憑借其精準的雙時間控制、超寬電壓適應能力、 緊湊的結構設計和清晰的狀態指示，成為工業電機控制領域可靠的選擇。它簡化了星 三角啟動回路的配置，提升了系統的可靠性與安全性，是工程師實現設備高效平穩運 行的實用工具。 |
GRT8-ST星三角啟動型時間繼電器產品優勢： |
1、高可靠性： 工業級設計，在嚴苛環境下穩定運行。 |
2、操作便捷： 雙旋鈕獨立調節t1和t2時間，設定直觀、無需工具。 |
3、節省空間： 超薄體積化利用電控柜空間。 |
4、安裝靈活： 標準卡軌安裝，集成快速高效。 |
5、維護簡便： LED狀態指示一目了然，降低維護難度。 |
6、經濟高效： 有效降低啟動電流沖擊，減少設備損耗和潛在停機成本，提升系統整體運行經濟性 |
GRT8-ST星三角啟動型時間繼電器產品特點： |
1、雙時序精確控制： - 啟動延時 (t1)： 0.1秒至10分鐘寬范圍可調（旋鈕直觀設定），精確設定電機在星形接法下的降壓 啟動時間，電機平穩加速至接近額定轉速。 - 轉換時間 (t2)： 0.1秒至1秒精細可調（旋鈕設定），嚴格控制星形到三角形轉換的動作間隔，避 免相間短路風險，保障切換過程快速、安全、無沖擊。 |
2、寬廣的電壓適應范圍： - 提供AC/DC 12V至240V超寬工作電壓規格可選，能夠適應全球不同工業現場復 雜多變的供電環境（如PLC輸出、控制變壓器、直流系統等），有助于減少備件種類。 |
3、清晰的狀態指示： 內置高亮LED狀態指示燈，實時顯示繼電器的工作階段（如啟動延時、運行中、故 障狀態等），便于現場快速診斷與維護。 |
4、緊湊型設計： 采用超薄機身設計，寬度僅18mm，支持標準35mm DIN卡軌安裝，充分節省控 制柜內空間，適用于空間要求較高的緊湊型電控箱。 |
GRT8-ST星三角啟動型時間繼電器產品特點： |
GRT8-ST繼電器是各類大功率三相異步電動機啟動控制的重要時序管理單元，廣 泛應用于需要降低啟動電流、減輕電網沖擊、保護電機及傳動設備的場景： |
1、動力設備啟動控制： 精準控制水泵、風機、空氣壓縮機、大型輸送帶、破碎機、攪拌機等重載設備的 星三角啟動過程。 |
2、工業自動化產線： 集成于自動化控制系統（如PLC、DCS），為生產線上的大型電機提供可靠、順 序化的啟動邏輯，流程順暢和設備安全。 |
3、建筑機電系統： 應用于中央空調主機、消防水泵、電梯驅動系統等建筑關鍵設施，實現平穩啟動， 保護供電網絡。 |
4、節能與設備保護： 通過有效的降壓啟動，將啟動電流降低至全壓啟動的1/3左右（約50%-60%），有 效減少對電網的沖擊，有助于延長電機、接觸器及供電線路的使用壽命。 |

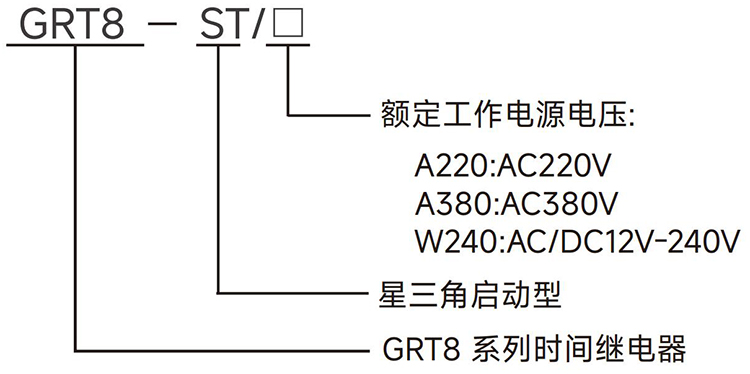

GRT8-ST星三角啟動型時間繼電器型號說明： |
|
GRT8-ST星三角啟動型時間繼電器技術參數： |
型號 | GRT8-ST | |
功能 | 星三角啟動延時 | |
電源端子 | A1-A2 | |
額定控制電源電壓 | W 2 4 0 | AC/DC 12-240V 50Hz |
消耗功率 | AC 0.3-2VA/DC 0.1-1.2W | |
| 額定控制電源電壓 | A A 2 3 2 8 0 0 | AC 220V/AC380V 50Hz |
| 消耗功率 | AC max.6VA/1.3W | |
額定沖擊耐受電壓 | 2.5KV | |
額定絕緣電壓 | 250V | |
電源允許波動范圍 | -15%;+10% | |
電源指示燈 | 綠色LED | |
延時范圍 | 啟動延時：0.1秒-10分，轉換延時：0.1s-1s | |
設定方式 | 旋鈕 | |
設定精度 | 10% | |
重復精度 | 0.2% | |
溫度波動誤差 | 0.05%/℃ | |
輸出繼電器組數 | 2組轉換觸點 | |
輸出繼電器參數 |  ： Ith:16A;AC-15:Ue/le:250V/5A | |
小切換功率 | 500mW | |
輸出繼電器指示 | 紅色LED | |
機械壽命 | 1×10? | |
電壽命(阻性負載) | 1×10? | |
復位時間 | 200ms | |
工作環境溫度 | -20℃~+55℃ | |
存儲和運輸環境溫度 | -35℃~+75℃ | |
安裝方式 | 35mm卡軌安裝 | |
防護等級 | IP20 | |
安裝位置 | 任意 | |
安裝海拔高度 | ≤2000米 | |
污染等級 | 2 | |
接線能力 | 1×2.5mm2或2×1.5mm20.4N ·m | |
外形尺寸 | 90mm×18mm×64mm | |
重量 | W240-82g,A220-80g | |
符合標準 | GB/T14048.5,IEC60947-5-1,EN 61812-1 | |

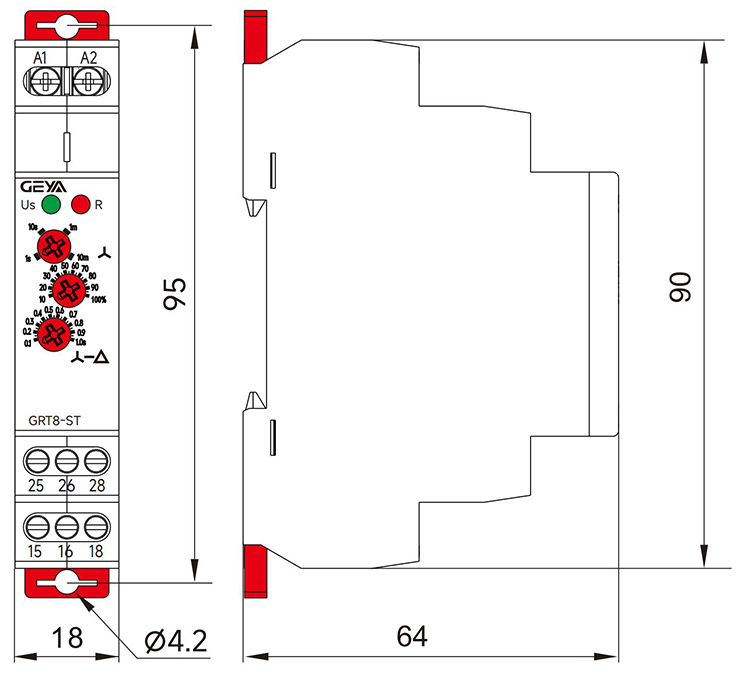

GRT8-ST星三角啟動型時間繼電器產品尺寸： |
|

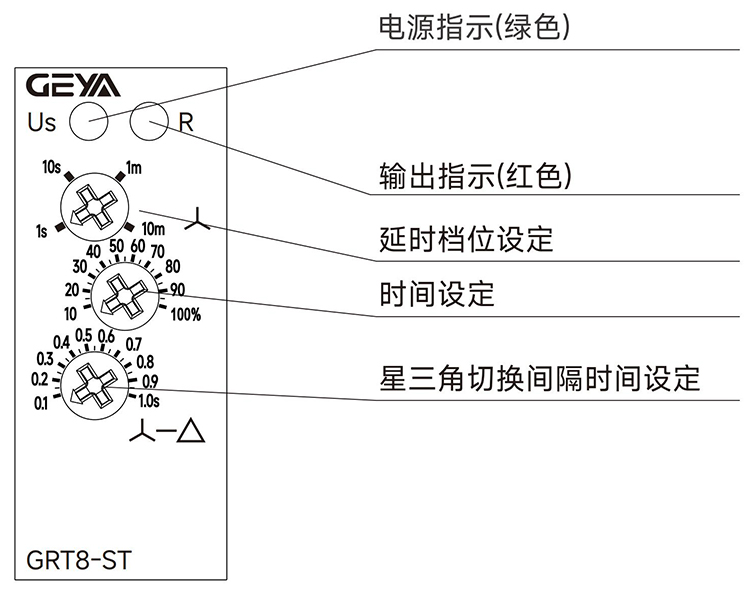

GRT8-ST星三角啟動型時間繼電器產品面板： |
|
GRT8-ST星三角啟動型時間繼電器時間設定： |
| 旋鈕1：延時檔位設定，s表示秒，m表示分。 |
| 旋鈕2：延時時間細調，10%~100%可調。 |
延時時間=旋鈕1×旋鈕2。 例1： 需要設定5秒，可將旋鈕1設為10s，旋鈕2設為50%，延時時間=10s×50%=5s。 例2： 需要設定8分，可將旋鈕1設為10m，旋鈕2設為80%，延時時間=10m×80%=8m。
| |

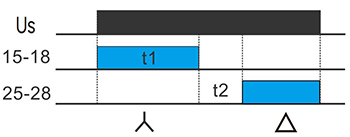

GRT8-ST星三角啟動型時間繼電器產品功能： | |
| 當繼電器Us得電，繼電器輸出觸點15-18閉 合，并開始延時t1，延時t1后輸出觸點15- 18斷開，再延時t2后輸出觸點25-28閉合。 |

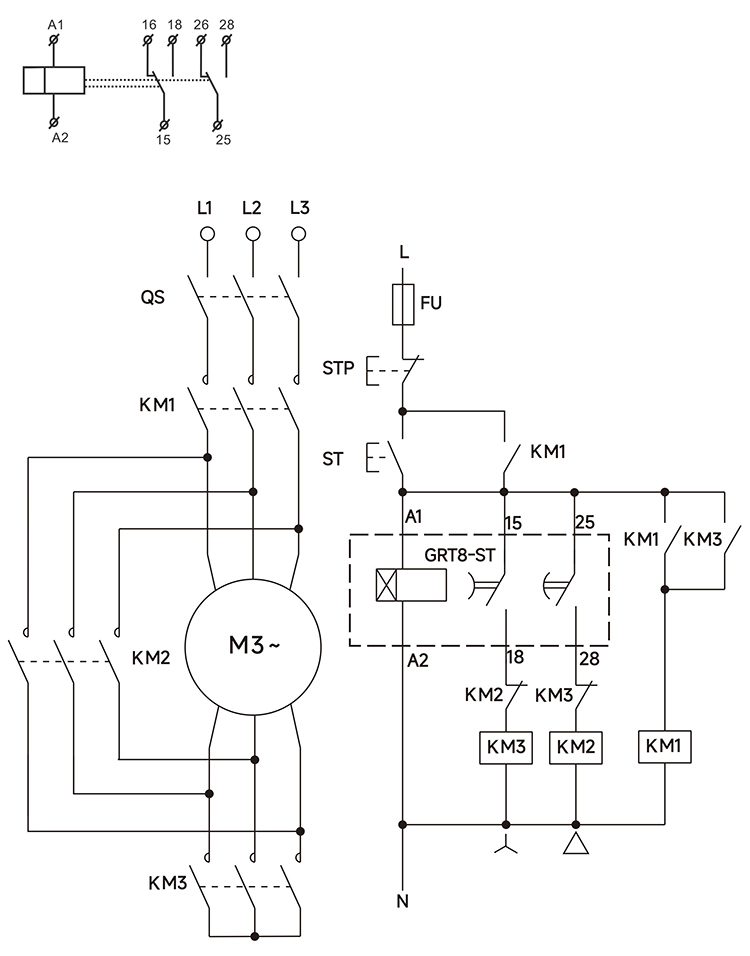

GRT8-ST星三角啟動型時間繼電器產品接線： | |
| |
