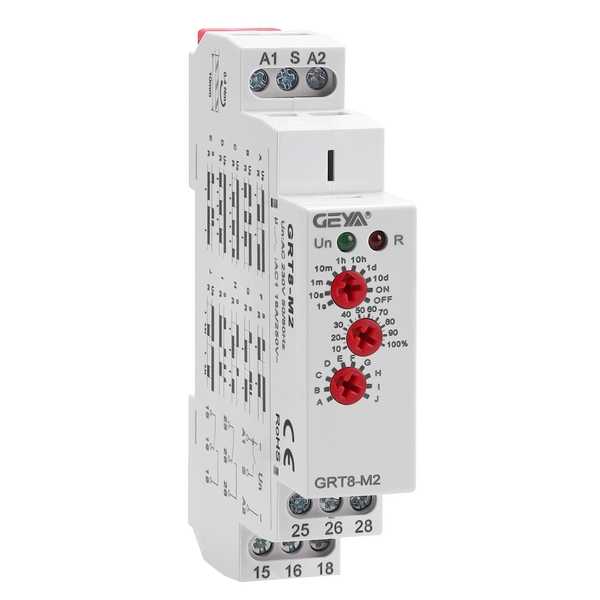

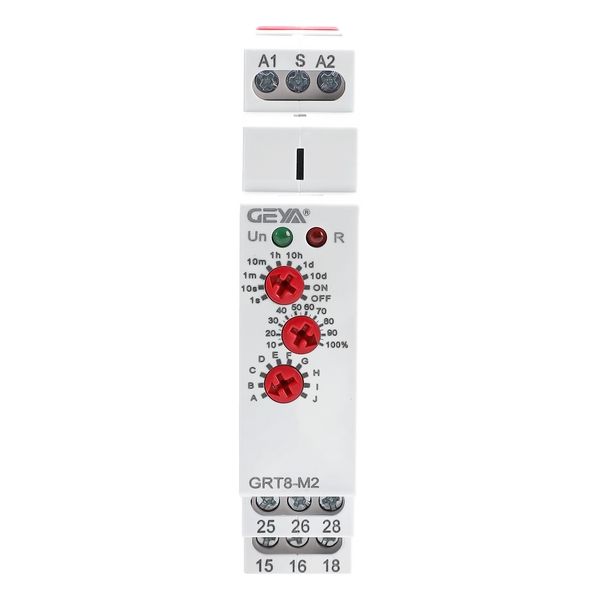

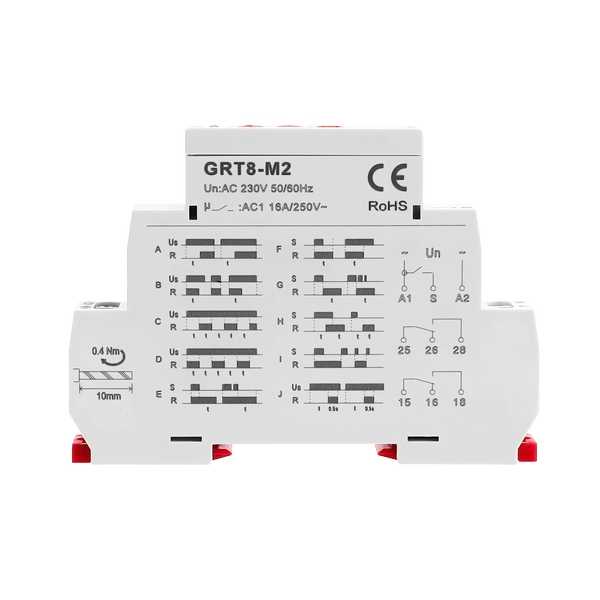

GRT8-M型多功能型時間繼電器

產品介紹：GRT8-M 多功能型時間繼電器是現代工業自動化和電氣控制領域的核心時序管理組件。它集成了10種靈活的延時模式與超寬延時范圍，以僅18mm的超薄設計，完美適配標準35mm卡軌安裝空間。無論是簡單的設備啟停時序，還是復雜的多段控制邏輯，GRT8-M 都能提供高可靠性、高精度的延時解決方案，滿足從毫秒級瞬時控制到長達數日延時任務的全場景需求。

所屬分類：時間繼電器返回上一級查看視頻

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品



為何選擇GRT8-M型多功能型時間繼電器？

GRT8-M 多功能型時間繼電器是工程師應對復雜時序控制挑戰的理想選擇。它以

致緊湊的體積、無與倫比的模式靈活性、超寬的延時范圍與電壓適應性，以及清晰的狀

態指示，為工業自動化、樓宇控制、能源管理等領域提供了強大、可靠且經濟高效的延

時解決方案，是優化流程、提升設備智能化水平的可靠伙伴。

GRT8-M型多功能型時間繼電器產品優勢：

1、一機多用，高度集成：

10種模式覆蓋絕大多數延時需求，減少庫存型號，簡化設計選型。

2、設定精準，范圍寬廣：

數字化設定，精度遠高于傳統時間繼電器，0.1秒至10天的超寬范圍滿足端應用。

3、安裝便捷，節省空間：

18mm超薄設計與卡軌安裝，優化控制柜空間利用率。

4、狀態可視，維護輕松：

LED狀態指示清晰直觀，快速診斷故障，提升運維效率。

5、穩定可靠，適應性強：

寬電壓輸入設計，工業級品質，在各種嚴苛電氣環境下長期穩定運行。

6、經濟高效：

多功能集成降低系統整體成本，緊湊設計節省安裝與柜體成本。

GRT8-M型多功能型時間繼電器產品特點：

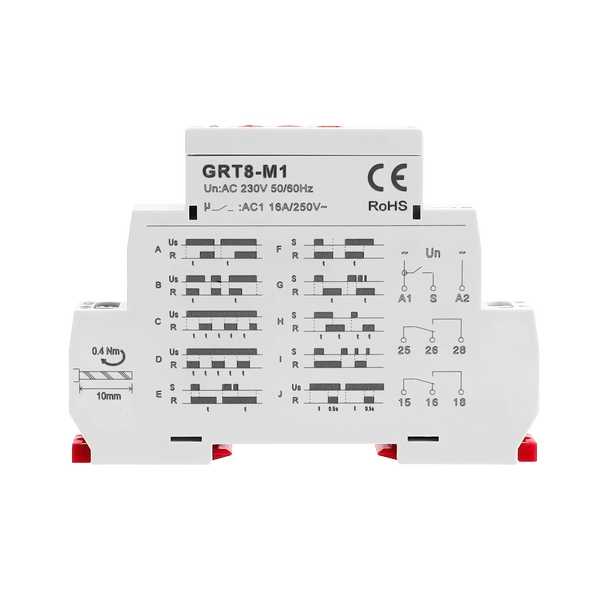

1、業界的延時模式選擇：提供多達10種可配置延時模式，為復雜控制邏輯提供強

大支持：

- 電源控制時序（5種）：

直接利用電源通斷信號觸發延時動作（如通電延時、斷電延時、間隔延時等），接

線簡單，適用于基礎自動化場景。

- 信號控制時序（4種）：

通過獨立的外部無源觸點信號（如按鈕、傳感器、PLC輸出點）精確啟停延時功能

（如信號觸發延時、信號復位延時等），實現設備間的聯動與安全互鎖。

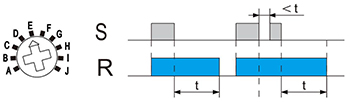

- 智能脈沖轉換（1種）：

設計可將瞬時脈沖輸入信號（如按鈕點動、傳感器信號）轉換為穩定、可設定

時長的繼電器輸出信號，解決信號瞬態問題，簡化控制回路。

2、超寬延時范圍，全場景覆蓋：

延時設定范圍橫跨0.1秒至驚人的10天（100小時檔位），并細分為10個精確檔位。

無論是需要毫秒級響應的精密設備啟停（如測試設備、高速分揀），還是長達數日的

周期性任務（如灌溉系統、設備維護周期），皆可輕松應對。

3、的電源適應性：

提供 AC/DC 12V 至 240V 超寬工作電壓規格可選，具備優異的電網兼容性，可無

縫集成于全球不同標準的工業電源環境或直流控制系統中，減少備件種類。

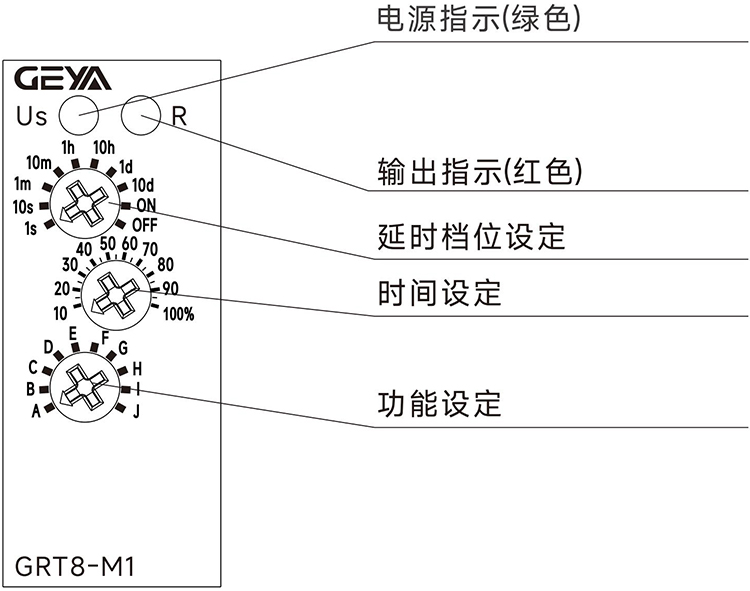

4、運行狀態一目了然：

內置高亮 LED 指示燈，實時清晰指示繼電器工作狀態（如電源、延時中、輸出動作

），簡化現場調試與設備狀態監控。

5、致緊湊，節省空間：

采用超小型設計，寬度僅18mm，支持標準35mm DIN 卡軌安裝，為緊湊型控制柜

、PLC 擴展模塊旁等空間受限場合提供優解決方案。

GRT8-M型多功能型時間繼電器產品應用：

GRT8-M 憑借其強大的多功能性與高可靠性，在眾多領域展現核心價值：

1、工業自動化設備：

精準控制產線設備啟停順序（如傳送帶聯動、機械手動作序列）、工序間等待時間、

注塑機冷卻周期、包裝機械封口時長等，生產流程順暢高效。

2、智能照明控制：

實現樓梯間、走廊、地下車庫的“人來燈亮，人走燈滅”延時關閉；控制廣告燈箱、

景觀照明的定時開啟/關閉；管理路燈的時序開關，節能環保。

3、加熱元件與溫控系統：

精確管理烘箱、注塑機加熱、電爐、熱風機的預熱時間、保溫時間及冷卻階段；控制

電伴熱帶的間歇運行，優化能耗與設備壽命。

4、電機與風機管理：

實現電機的順序啟動/停止、星三角降壓啟動轉換延時、軟啟動器旁路切換延時；為

風機提供延時關閉（如排風扇延時抽氣）、間歇運行控制，防止電機堵轉或過熱。

5、通用時序邏輯：

廣泛應用于自動門開閉保持、泵閥防頻繁啟停保護、報警系統自鎖與復位延時、設備

維護提醒周期、試驗設備測試流程控制等需要精確時間管理的場合。

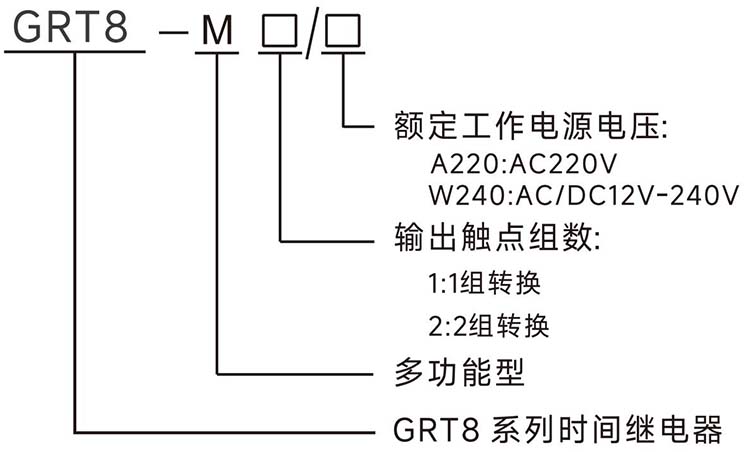

GRT8-M型多功能型時間繼電器型號說明：


GRT8-M型多功能型時間繼電器技術參數：

型號		GRT8-M1	GRT8-M2
功能		A,B,C,D,E,F,G,H,I,J

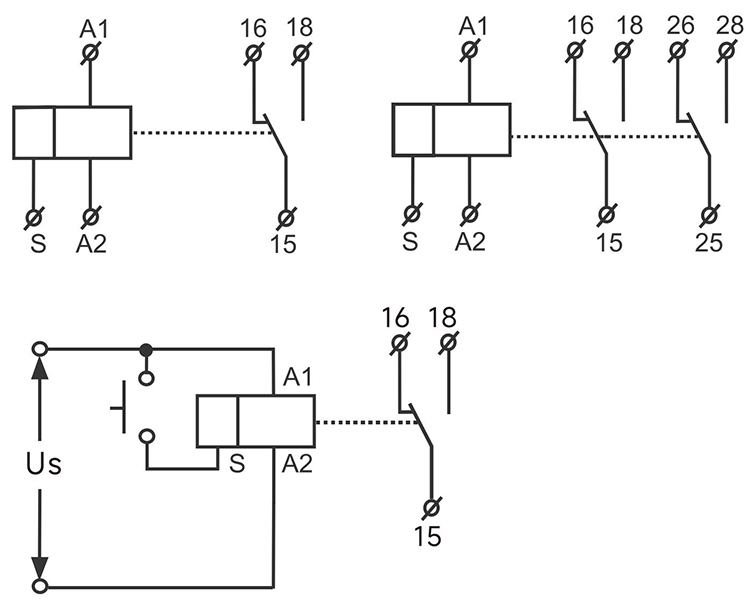

電源端子		A1-A2
額定控制電源電壓	W 2 4 0	AC/DC 12-240V 50Hz
消耗功率		AC 0.7-3VA/DC 0.5-1.7W
額定控制電源電壓	A220	AC 220V 50Hz
消耗功率		AC max.6VA/1.3W	AC max.6VA/1.9W
電源允許波動范圍		-15%;+10%
額定沖擊耐受電壓		2.5kV
額定絕緣電壓		250V
電源指示燈		綠色LED
延時范圍		0.1秒-10天，常開，常閉
設定方式		旋鈕
設定精度		10%
重復精度		0.2%
溫度波動誤差		0.05%/℃
輸出觸點參數		1組轉換觸點	2組轉換觸點
		：Ith:16A;AC-15:Ue/le:250V/5A
小切換功率		500mW
輸出繼電器指示		紅色LED
機械壽命		1×10?
電壽命(阻性負載)		1×10?
復位時間		200ms
工作環境溫度		-20℃~+55℃
存儲和運輸環境溫度		-35℃~+75℃
安裝方式		35mm卡軌安裝
防護等級		IP20
安裝位置		任意
安裝海拔高度		≤2000米
污染等級		2
接線能力		1×2.5mm2或2×1.5mm2 0.4N ·m

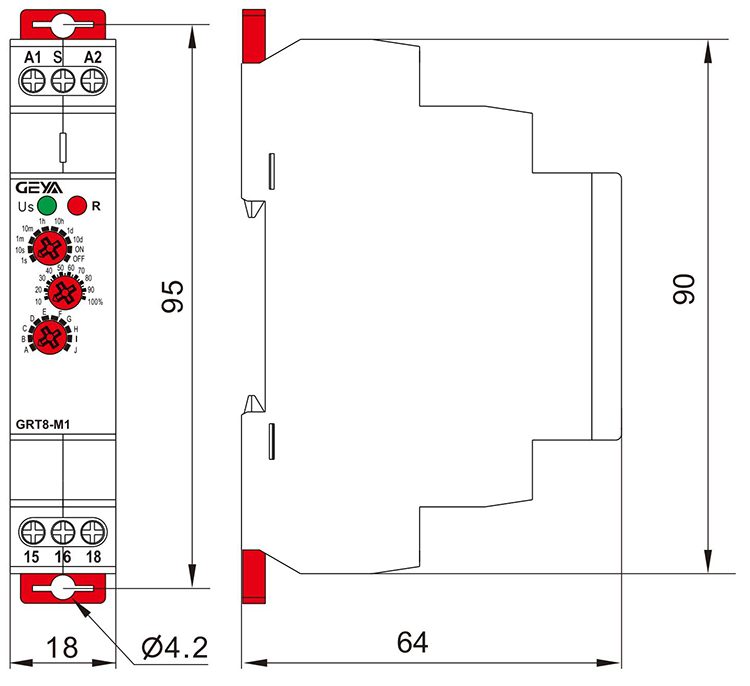

外形尺寸		90mm×18mm×64mm
重量		W240-62g,A220-62g	W240-82g,A220-81g
符合標準		GB/T14048.5,IEC60947-5-1,EN 61812-1
