在選擇控制繼電器時，工程師通常關注其可靠性、空間占用、安裝便利性及維護便捷

性。HH52P繼電器正是針對這些核心需求而設計。它不僅了穩定的電氣性能，其透

明外殼帶來的可視化優勢，讓設備狀態監測和維護變得直觀高效。無論是用于新產品設

計還是現有設備升級，HH52P都能提供一個兼顧性能與成本的解決方案。

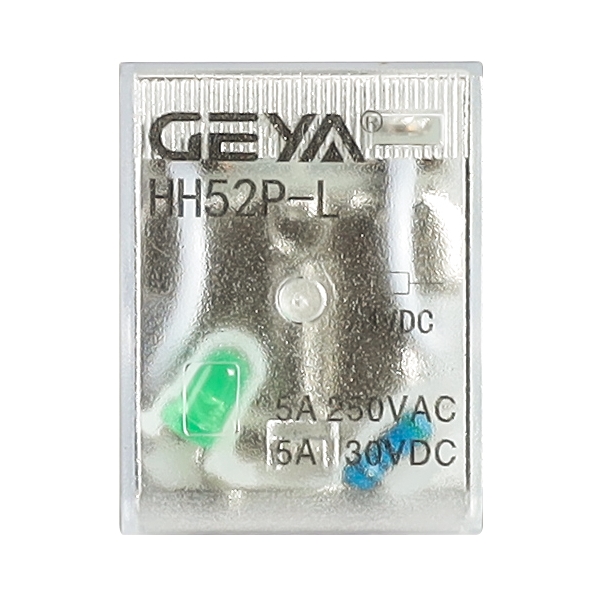

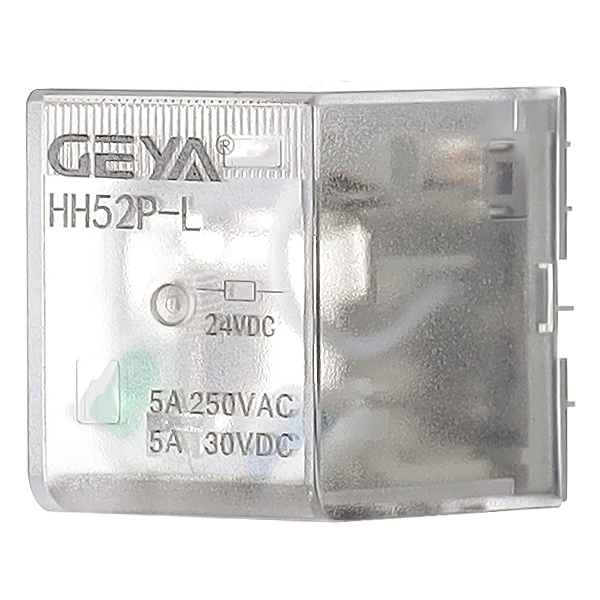

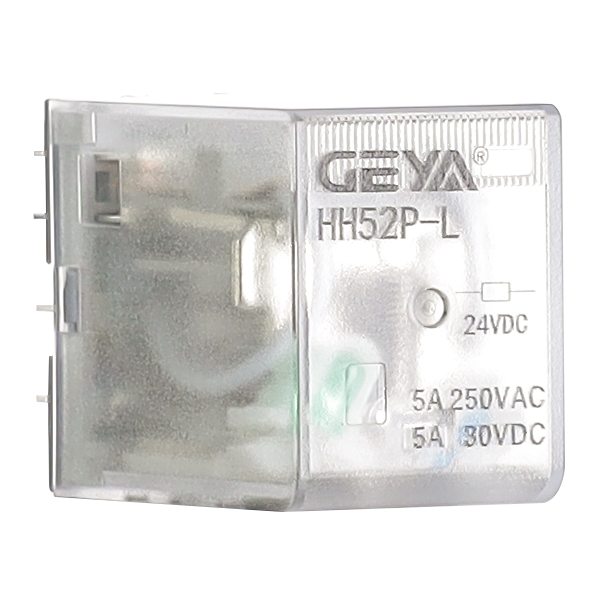

HH52P型電磁式透明通用繼電器產品優勢：

1、可視化設計：透明外殼使內部結構一目了然，便于進行狀態診斷和故障排查。

2、高性價比：在提供可靠電氣性能的同時，兼具有競爭力的市場價格。

3、應用廣泛：通用的設計使其能夠適配多種不同的控制場景和電路要求。

4、安裝便捷：雙安裝方式賦予了設計者更大的靈活性，簡化了生產與維護流程。

HH52P型電磁式透明通用繼電器產品特點：

1、結構緊湊，性能優良：產品體積小、重量輕，有效節省安裝空間；同時具有較高的靈

敏度和較長的機械壽命與電氣壽命，保障了設備的長期穩定運行。

2、強大的負載能力：該繼電器可提供2組觸點轉換（2組常開、常閉觸點），每組觸點

均能切換高達5A的電流，控制能力出色。

3、靈活的安裝方式：提供兩種便捷的安裝選擇，既可以直接焊接在印刷電路板（PCB）

上，實現緊湊的板載連接；也可以通過標準插座進行安裝，方便調試與更換。

4、可選功能配置：用戶可根據實際電路需求，選擇配備動作指示燈（便于觀察繼電器工

作狀態）或續流二管（為驅動線圈提供反向電動勢保護，提升驅動電路的安全性）。

HH52P型電磁式透明通用繼電器產品應用：

HH52P型繼電器憑借其通用性和可靠性，被廣泛應用于：

1、工業控制：數控機床、自動化生產線、包裝機械的控制系統。

2、家用電器：空調、洗衣機、商用電器等內部的電源控制與功能切換。

3、電力系統：配電設施、電源監控裝置中的信號指示與電路切換。

4、通信設備：基站設備、網絡柜中的電源管理與信號傳輸控制。

HH52P型電磁式透明通用繼電器觸點參數：

額定電流(+10%)mA

線圈電阻(+10%)Ω

額定功耗W

吸合電壓()V

釋放電壓(小)V

容許電壓()V

額定電流(+10%)mA

線圈電阻(+10%)Ω

額定功耗W

吸合電壓()V

釋放電壓(小)V

容許電壓()V

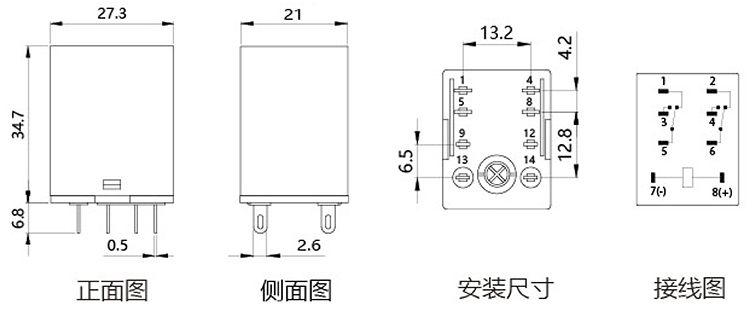

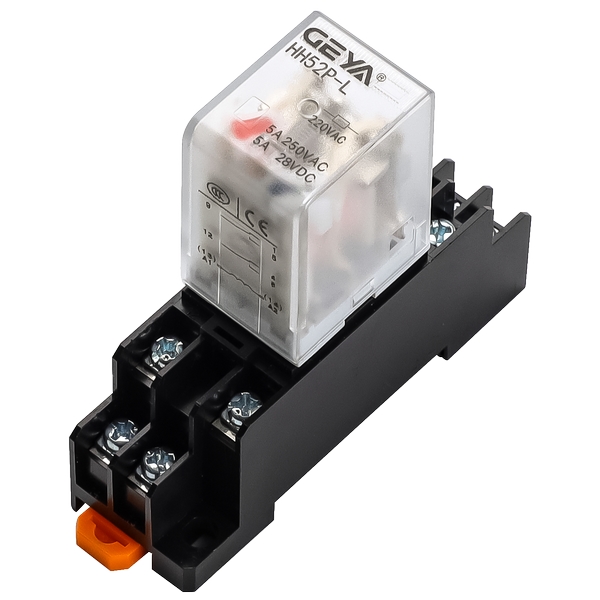

插座式端子：

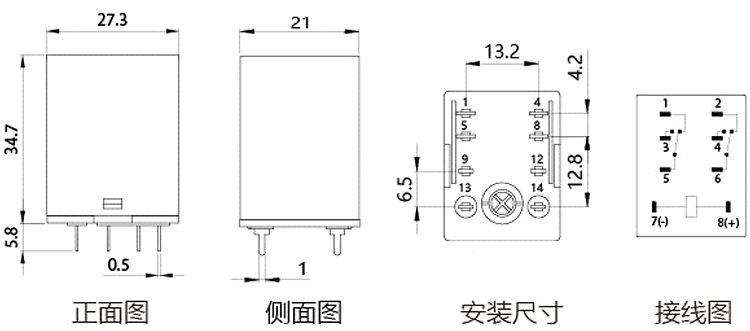

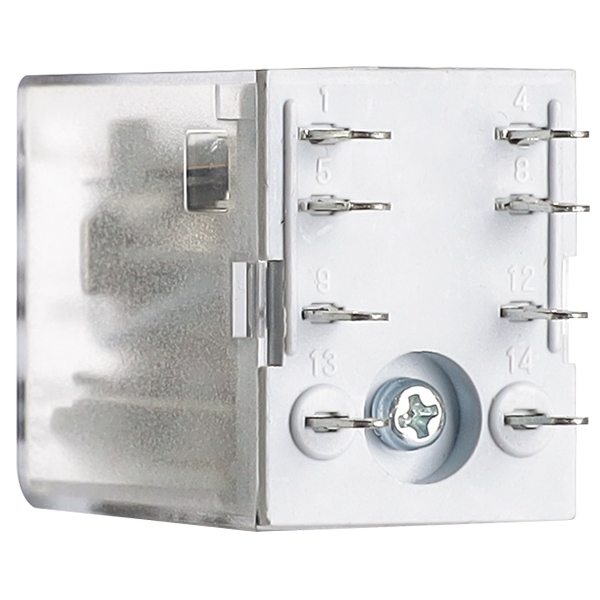

焊接式端子：

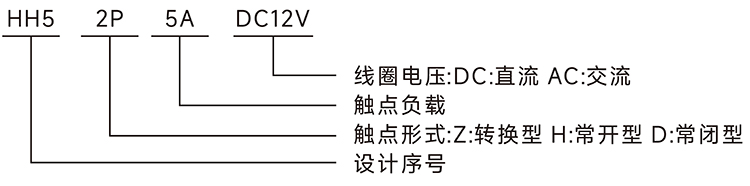

HH52P型電磁式透明通用繼電器產品選型：

在沒有明確說明的情況下,繼電器殼體上標識的負載電流均為阻性負載。在額定切

換電壓下,電感負載的允許電流不應超過額定阻性負載的30% ,電動機負載的允許電流不應

超過額定阻性負載的20% ,燈性負載的允許電流不應超過額定阻性負載的10% ,容性負載

的允許電流不應超過額定阻性負載的5%。為了產品實際使用的可靠性，在選型時建議選

擇觸點負載電流值不超過產品額定負載下穩態電流值的60% - 70%。
