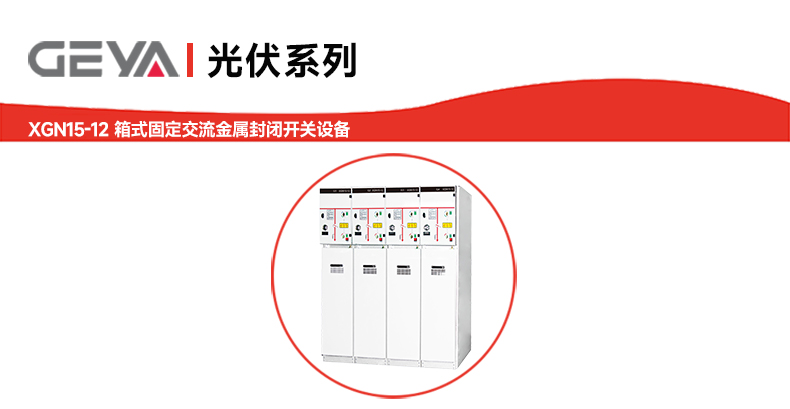

為什么選擇XGN15-12 箱式固定交流金屬封閉開關設備? |
XGN15-12箱式固定交流金屬封閉開關設備(簡稱“環網柜”)是一款為滿足國內農 網及城網改造需求而設計的高壓電器成套設備。該產品在引進國外技術的基礎 上研發而成,其各項技術性能指標符合IEC62271-200:2003和GB3906等與國 家標準。 |
該環網柜核心部件采用技術成熟的ABB公司SFL-12/24型負荷開關,也可根據用戶需 求選配ABB原裝HAD/US型SF6斷路器或VD4-S型真空斷路器,具備手動與電動兩種操作 方式,滿足不同應用場景的操控需求。 |
XGN15-12 箱式固定交流金屬封閉開關設備產品優勢: |
1、技術成熟可靠: 核心開關元件源自ABB技術平臺,了產品本體的高性能與長壽 命。 |
2、結構堅固緊湊: 柜體采用數控機床加工后鉚接成型,結構穩固,體積小,重量輕, 有效節省安裝空間。 |
3、高安全性: 具備完善的機械聯鎖和防誤操作功能,防護等級達到IP3X,有效保障操 作人員與設備安全。 |
4、維護簡便: SF6氣體絕緣性能穩定,開關單元密封于充滿低壓SF6氣體的殼體內,實 現免維護,減少后期運維成本。 |
XGN15-12 箱式固定交流金屬封閉開關設備產品特點: |
1、優良的技術性能: 嚴格遵循國內標準,電氣性能穩定。 |
2、靈活的設備配置: 主開關可采用固定式SF6負荷開關或真空斷路器,操作方式靈活可 選。 |
3、優異的結構設計: 外觀美觀,操作簡便,機械壽命長。 |
4、環保與少維護: 內部電弧故障防護等級高,SF6氣體密封技術可靠,對環境友好,實 現少維護運行。 |
XGN15-12 箱式固定交流金屬封閉開關設備產品應用: |
XGN15-12環網柜主要適用于額定電壓12kV、額定頻率50Hz的電力系統中,廣泛應用 于: |
1、城市電網改造: 作為環網供電單元和終端配電設備。 |
2、工礦企業: 作為工廠、礦山等場所的配電中心。 |
3、大型建筑: 如學校、醫院、商業中心的配電系統。 |
4、基礎設施: 如機場、鐵路、隧道等的電力分配與保護。 |

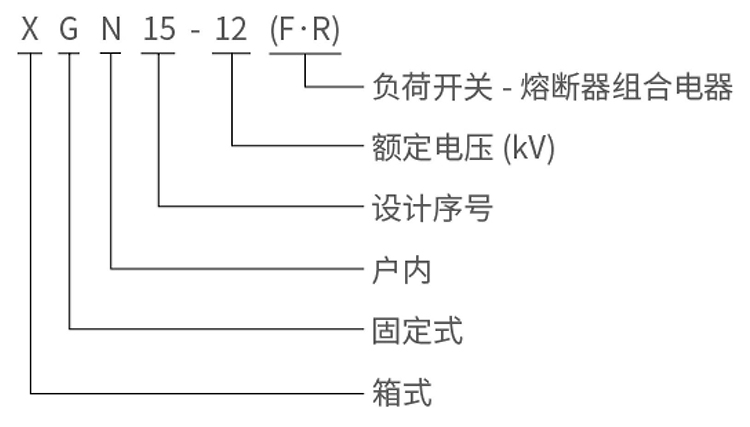

XGN15-12 箱式固定交流金屬封閉開關設備型號說明: |
|
真空斷路器主要技術參數: |
序 號 | 名稱 | 單位 | 數值 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 主母線額定電流/熔斷器額定電流 | A | 630、125 |
| 4 | 主回路、接地回路額定短時耐受電流 | kA/s | 20、3 |
| 5 | 主回路、接地回路額定峰值耐受電流 | kA | 50 |
| 6 | 主回路、接地回路額定短路關合電流 | kA | 50 |
| 7 | 負荷開關滿容量開斷數 | 次 | 100 |
| 8 | 熔斷器開斷電流 | kA | 31.5、40 |
| 9 | 額定閉環開斷電流 | A | 630 |
10 | 額定轉移電流 | A | 1600 |
11 | 機械壽命 | 次 | 2000 |
12 | 1 min工頻耐壓(峰值)相對、對地/隔離斷口 | kV | 42、48 |
13 | 雷電沖擊耐受電壓(峰值)相間、對地/隔離斷口 | kV | 75、85 |
14 | 二次回路1min工頻耐壓 | kV | 2 |
15 | 防護等級 | IP3X |
