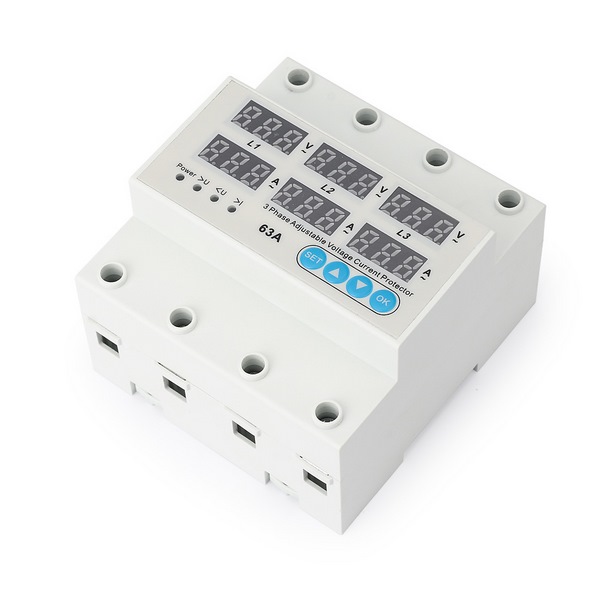

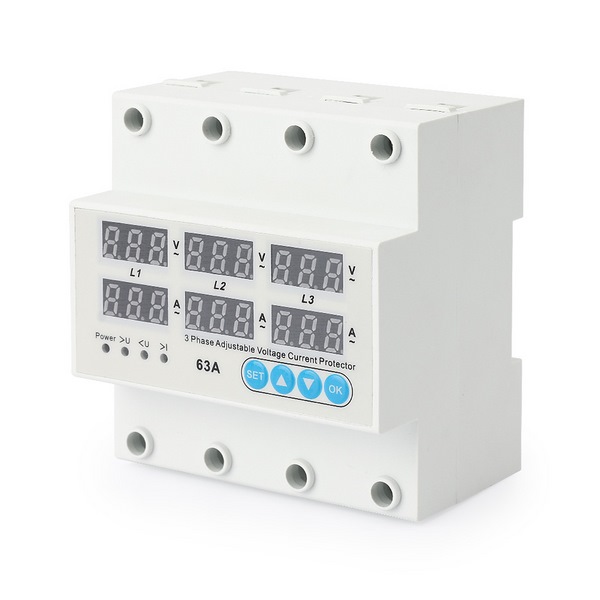

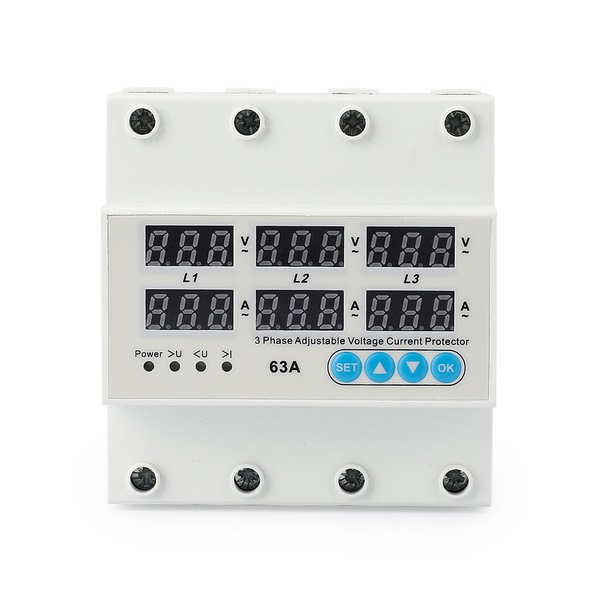

NP8-100型過欠壓保護器

產品介紹：NP8-100是一款集成過壓、欠壓及過流保護功能的智能裝置，適用于AC220V/380V系統。當電壓異常（過壓AC230-500V/欠壓AC140-370V）或過載時，能在0.1-30秒內切斷電源（3NO觸點），1-500秒后自動恢復。

所屬分類：過欠壓保護器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇NP8-100型過欠壓保護器？

在電網波動日益常見的環境下，為您的電氣設備和線路提供可靠保護至關重要。

NP8-100型過欠壓保護器集過壓、欠壓及過流保護于一體，憑借其精確的監測能力

、快速的響應速度以及持久的耐用性，成為保障用電安全與設備穩定運行的優選方案。

NP8-100型過欠壓保護器產品優勢：

1、三重防護：集成過壓、欠壓、過流保護功能，應對多種電力故障。

2、精準可靠：電壓測量精度高（≤±2%），保護動作準確無誤。

3、響應迅捷：過欠壓跳閘延遲范圍寬（0.1-30秒），可根據需求靈活設定，及時切斷

故障電源。

4、堅固耐用：電壽命高達100,000次，機械壽命達1,000,000次，提供長期穩定保護。

5、適應性強：適用于AC 220V和AC 380V系統，電流設定范圍寬（1-63A/80A），滿

足多樣化需求。

NP8-100型過欠壓保護器產品特點：

1、保護機制：

- 不僅針對過壓和欠壓提供精準保護（電壓測量誤差≤±2%總范圍），更集成了過流

保護功能（電流設定范圍1-63A/80A），形成對用電設備和線路的綜合防護屏障。

2、高度可調的響應策略：

- 用戶可根據實際應用場景，靈活設定過欠壓跳閘動作延遲時間（0.1秒至30秒）以

及故障排除后的復位/啟動延遲時間（1秒至500秒），平衡保護的及時性與電網瞬時波

動的容忍度。

3、的電氣與機械性能：

- 產品設計注重長期可靠性，具備高達100,000次的操作電壽命和1,000,000次的機

械壽命，降低維護頻率和更換成本，保障持續運行。

4、寬范圍應用兼容：

- 支持AC 220V和AC 380V雙額定工作電壓系統，并配備3組常開（NO）輸出觸點

，便于接入不同控制系統。

5、標準防護與安全：

- 符合IP20防護等級要求，提供基礎防塵及防直接接觸保護，適用于安裝在配電箱、

控制柜等干燥的電氣環境中。

NP8-100型過欠壓保護器產品應用：

NP8-100型過欠壓保護器憑借其可靠的三重保護能力和靈活的配置，廣泛應用于需

要保障供電質量與設備安全的場所：

1、民用與住宅配電：

- 為家庭住宅、公寓樓的總開關箱或重要分路（如空調、冰箱、影音設備、安防系統

等）提供核心保護，防止因電網波動導致的電器損壞或安全事故。

2、商業與公共設施：

- 適用于商場、寫字樓、酒店、學校、醫院、銀行等場所的配電系統，保護照明、電

梯、辦公設備、精密儀器、機房服務器等關鍵負載免受電壓異常侵害。

3、工業自動化與控制：

- 在工廠車間、生產線、控制柜中，為PLC、變頻器、電機、傳感器、控制模塊等敏

感工業設備提供前置電壓與過流保護屏障，提升生產系統的穩定性和連續性。

4、基礎設施與特定設備：

- 用于通信基站、光伏發電系統（交流側）、水泵、冷庫、自動門等獨立設備的電源

進線端，其長期穩定運行，減少故障停機風險。

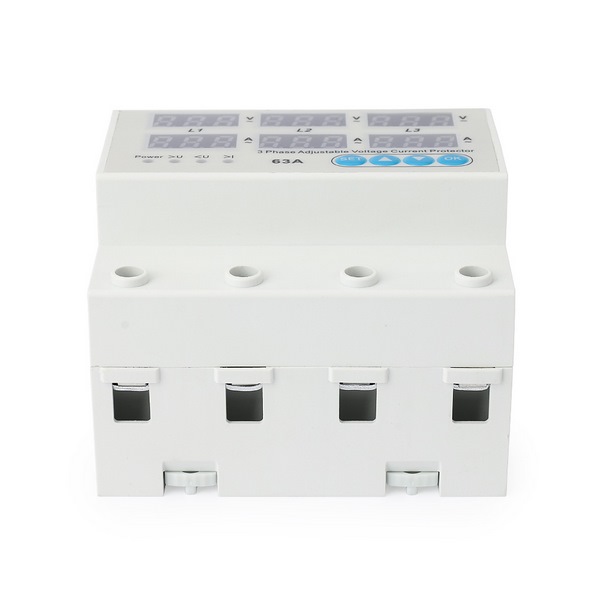

NP8-100型過欠壓保護器產品面板：


默認設置：

技術參數	設定范圍	步長值	出廠設置
通電延遲時間	1~500S	1S	10S
過電壓保護值	230~300V/390~500V	1V	270V/430V
過電壓恢復值	225~295V/385~495V	1V	265V/425V
過電壓恢復延遲時間	1~500S	1S	30S
過電壓保護動作時間	0.1~30S	0.1S	1S
欠壓保護值	210~140V/370~260V	1V	170V/330V
欠壓恢復值	215~145V/375~265V	1V	175V/335V
欠壓恢復延遲時間	1~500S	1S	30S
欠壓保護動作時間	0.1~30S	0.1S	1S
三相電壓誤差值	-9.5~9.5%	0.5%	0%
三相電壓不平衡值	20~99V	1V	20V
三相電壓不平衡恢復值	5~94V	1V	15V
三相電壓不平衡保護開關	oFF/on		on
相序保護開關	oFF/on		on
過電流保護值	1~63A/80A	0.1A	30A
過電流恢復延遲時間	1~500S	1S	30S
過電流保護動作時間	0.1~30S	0.1S	1S
三相電流誤差值	-9.5~9.5%	0.5%	0%
連續過電流保護時間	1~20/oFF	1	oFF


NP8-100型過欠壓保護器技術參數：

額定電源電壓	AC 220	AC 380V
工作電壓范圍	AC 80~400V(三相)	AC140~700V(三相)
額定頻率	50/60Hz	50/60Hz
電流（>A）設置范圍	1~63A/80A	1~63A/80A
過電壓（>U）設置范圍	230~300V	390~500V
欠壓（<U）設置范圍	210~140V	370~260V
額定電流	63A/80A	63A/80A
>U和<U行程延遲	0.1~30S	0.1~30S
重置/啟動延遲	1~500S	1~500S
電壓測量精度	2%	2%
額定絕緣電壓	400V	700V
輸出觸點	3NO	3NO
電氣壽命	10?	10?
機械壽命	10?	10?
防護等級	Ip20	Ip20
污染等級	3	3
高度	≤2000m	≤2000m
工作溫度	-50℃~55℃	-50℃~55℃
濕度	≤50%at40℃(無凝結)	≤50%at40℃(無凝結)
儲存溫度	-30℃~70℃	-30℃~70℃

額定電源電壓	AC 220V		AC 380V
電流規格	63A	80A	63A	80A
額定工作電流（In，A）	63	80	63	80
工作電流Imax（A，10min內）	80A	100A	80A	100A
負載功率（kW）	13.9	17.6	24	30.4
