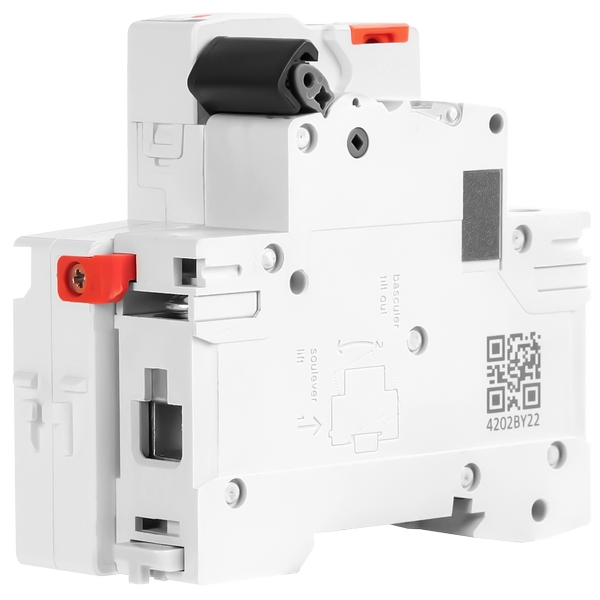

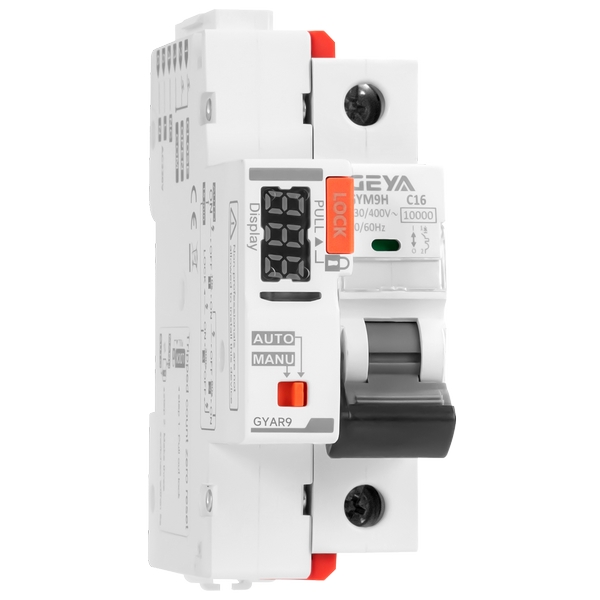

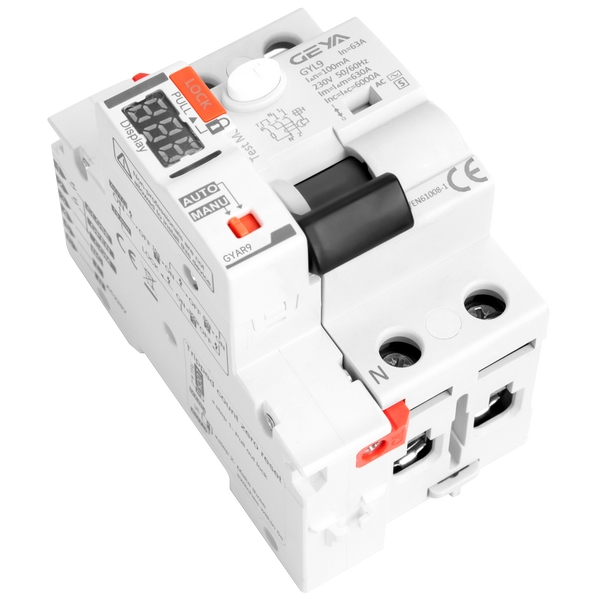

GYAR9型智能配電重合閘

產品介紹：GYAR9型智能配電重合閘是一款集智能化、安全性與高效運維于一體的配電管理設備，專為現代電力系統智能化升級需求設計。其融合傳感技術、遠程通信及多重保護機制，可提升配電系統的可靠性、運維效率及安全保障能力，尤其適用于復雜環境與高要求的供電場景。 ?核心產品特點? ?典型應用場景? ?產品價值?

所屬分類：自動重合閘返回上一級

價格：

促銷：

[

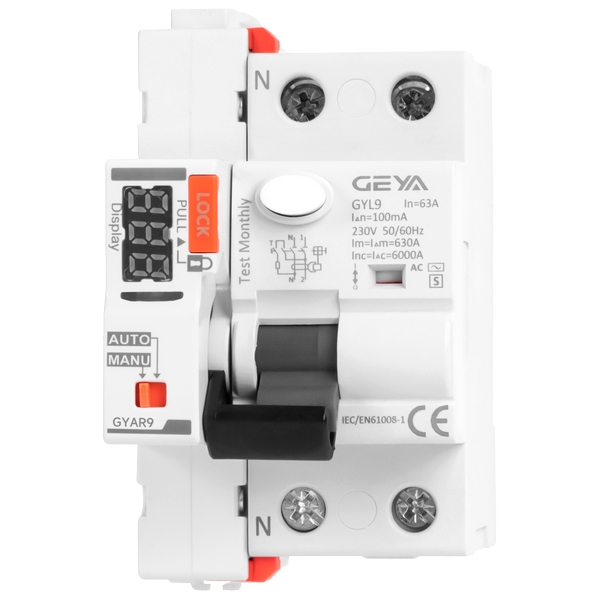

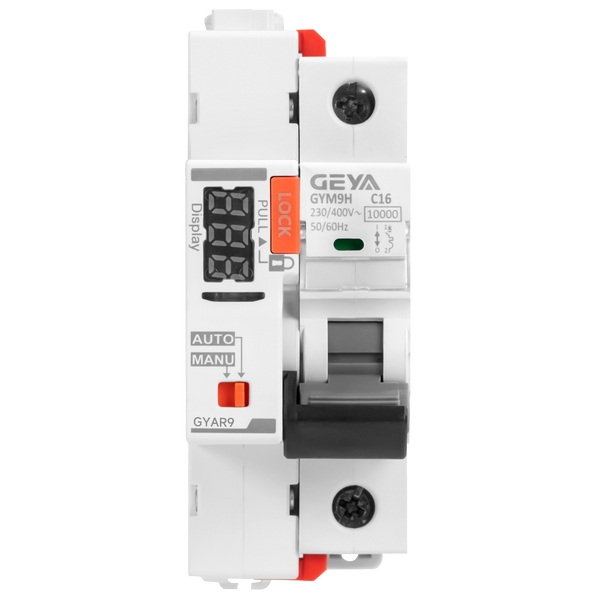

                                        {"產品規格": "搭配GYL9M-2P-AC-30mA-25A"},{"產品規格": "搭配GYL9M-2P-AC-30mA-32A"},{"產品規格": "搭配GYL9M-2P-AC-30mA-40A"},{"產品規格": "搭配GYL9M-2P-AC-30mA-63A"},{"產品規格": "搭配GYL9M-2P-AC-100mA-25A"},{"產品規格": "搭配GYL9M-2P-AC-100mA-32A"},{"產品規格": "搭配GYL9M-2P-AC-100mA-40A"},{"產品規格": "搭配GYL9M-2P-AC-100mA-63A"},{"產品規格": "搭配GYL9M-2P-AC-300mA-25A"},{"產品規格": "搭配GYL9M-2P-AC-300mA-32A"},{"產品規格": "搭配GYL9M-2P-AC-300mA-40A"},{"產品規格": "搭配GYL9M-2P-AC-300mA-63A"},{"產品規格": "搭配GYL9M-2P-A-30mA-25A"},{"產品規格": "搭配GYL9M-2P-A-30mA-32A"},{"產品規格": "搭配GYL9M-2P-A-30mA-40A"},{"產品規格": "搭配GYL9M-2P-A-30mA-63A"},{"產品規格": "搭配GYL9M-2P-A-100mA-25A"},{"產品規格": "搭配GYL9M-2P-A-100mA-32A"},{"產品規格": "搭配GYL9M-2P-A-100mA-40A"},{"產品規格": "搭配GYL9M-2P-A-100mA-63A"},{"產品規格": "搭配GYL9M-2P-A-300mA-25A"},{"產品規格": "搭配GYL9M-2P-A-300mA-32A"},{"產品規格": "搭配GYL9M-2P-A-300mA-40A"},{"產品規格": "搭配GYL9M-2P-A-300mA-63A"},{"產品規格": "搭配GYM9H-1P-1A"},{"產品規格": "搭配GYM9H-1P-2A"},{"產品規格": "搭配GYM9H-1P-3A"},{"產品規格": "搭配GYM9H-1P-4A"},{"產品規格": "搭配GYM9H-1P-6A"},{"產品規格": "搭配GYM9H-1P-10A"},{"產品規格": "搭配GYM9H-1P-16A"},{"產品規格": "搭配GYM9H-1P-20A"},{"產品規格": "搭配GYM9H-1P-25A"},{"產品規格": "搭配GYM9H-1P-32A"},{"產品規格": "搭配GYM9H-1P-40A"},{"產品規格": "搭配GYM9H-1P-50A"},{"產品規格": "搭配GYM9H-1P-63A"},{"產品規格": "搭配GYM9H-2P-1A"},{"產品規格": "搭配GYM9H-2P-2A"},{"產品規格": "搭配GYM9H-2P-3A"},{"產品規格": "搭配GYM9H-2P-4A"},{"產品規格": "搭配GYM9H-2P-6A"},{"產品規格": "搭配GYM9H-2P-10A"},{"產品規格": "搭配GYM9H-2P-16A"},{"產品規格": "搭配GYM9H-2P-20A"},{"產品規格": "搭配GYM9H-2P-25A"},{"產品規格": "搭配GYM9H-2P-32A"},{"產品規格": "搭配GYM9H-2P-40A"},{"產品規格": "搭配GYM9H-2P-50A"},{"產品規格": "搭配GYM9H-2P-63A"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為何選擇GYAR9型智能配電重合閘？

GYAR9型智能配電重合閘通過技術革新重構配電安全管理邊界，以"智能感知+多重

防護+數據驅動"為核心，幫助用戶實現故障響應提速、運維成本優化及供電可靠性躍升。

其模塊化設計兼容主流配電架構，是構建未來智慧電網的理想選擇。

GYAR9型智能配電重合閘產品特點：

1、?可視化電壓顯示，運維效率倍增?

配備高清液晶屏，實時顯示線路電壓數據，檢修人員無需依賴額外工具即可快速判斷

線路狀態，縮短故障排查時間，保障維護作業精準高效。

2、?雙重保護機制，安全等級再升級?

創新集成LOCK掛鎖裝置，在常規電氣隔離基礎上增加物理鎖止功能，有效防止誤操作

與意外通電，為線路檢修提供雙重安全保障。

3、?MODBUS 485遠程通信，智能互聯?

支持標準MODBUS協議，通過485通信接口實現設備狀態遠程監控，用戶可在控制中

心實時獲取運行參數，構建數字化配電管理體系。

4、?本地故障存儲，數據不丟失?

內置大容量存儲模塊，自動記錄設備故障信息及歷史數據。即使通信中斷，關鍵信息

仍可本地保存，待網絡恢復后同步至云端，數據完整性。

5、?遠程自動模式，智能自檢護航運行?

搭載智能MCU芯片，支持遠程切換至自動模式。設備可完成線路狀態檢測、故障

分析及安全合閘，減少人工干預，保障供電連續性。

GYAR9型智能配電重合閘產品應用：

1、?新能源配電系統?：廣泛適配光伏并網交流配電箱，解決新能源場站波動性大、運維響應

慢的痛點。

2、?高危/無人值守場景?：適用于礦山、隧道、海上平臺等人員難以接近的場所，降低人工

巡檢風險。

3、?高連續供電需求場景?：為數據中心、醫院、半導體工廠等對電力中斷"零容忍"的領域提

供穩定保障。

4、?遠程運維場景?：助力變電站、偏遠基站等無人值守站點實現"云端管控+本地自治"的智

慧運維模式。


GYAR9型智能配電重合閘產品選型：

產品型號	額定電壓	功能定義	選配項
GYAR9-AC-G	AC~220V	自動重合+干接點控制	數顯
GYAR9-AC-S	AC~220V	自動重合+濕接點控制	數顯
GYAR9-AC-RS	AC~220V	自動重合+RS485控制	數顯	定時
GYAR9-AC-UV	AC~220V	自恢復式過欠壓保護	數顯
GYAR9-AC-PV	AC~220V	光伏/斷電分/上電合	數顯
GYAR9-DC-RS	DC-48V	自動重合+RS485控制	數顯	定時

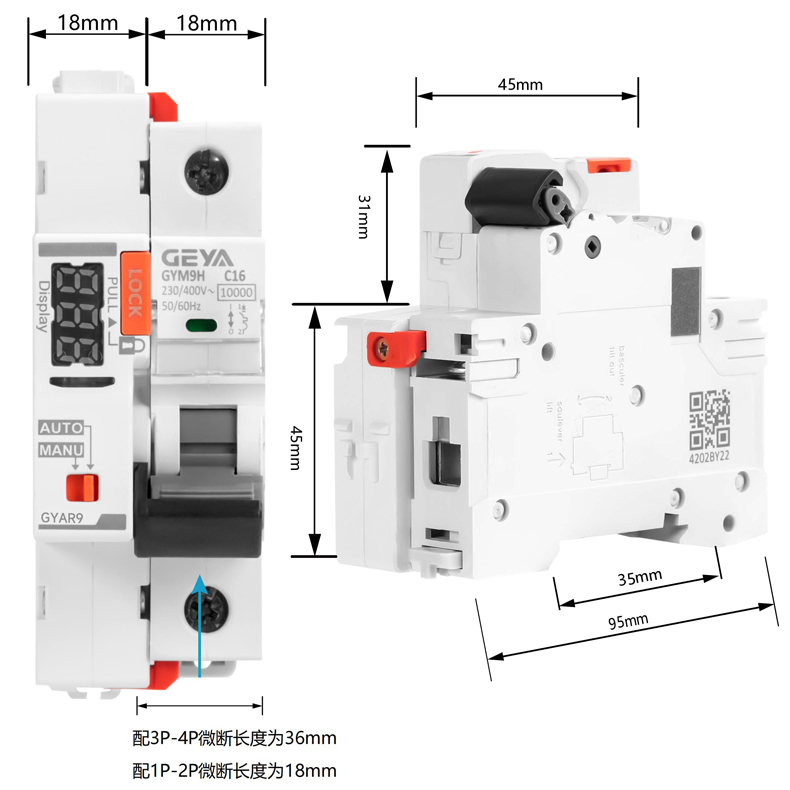

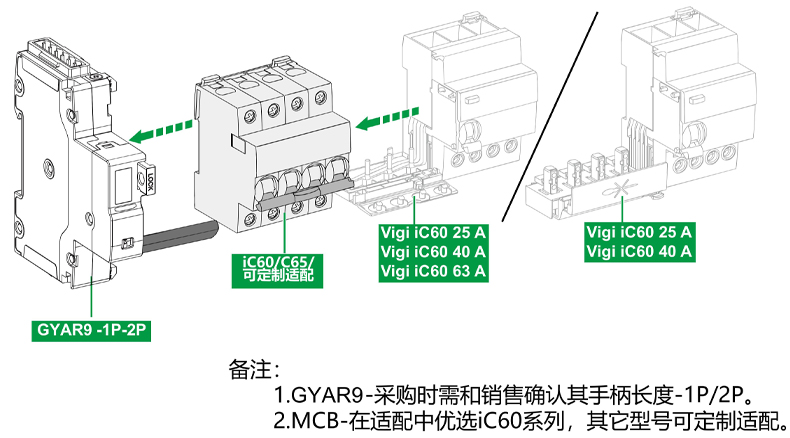

備注：GYAR9 可適配斷路器 Acti9 iC65小型斷路器，其它廠家的如果是C65同系統內的可定制。操作手柄長度可根據用戶需要選購，可配置1P-4P斷路器。

GYAR9型智能配電重合閘技術參數：

符合標準	EN 50155,GB/T 24338.4-2018,EN 45545-2,IEC 61373
適配	Acti9系列1P-4P
電氣特性
工作電壓	230V AC(70%~125%)24-48V DC(選配)
控制信號	MODBUS-RS485濕節點230V高電平/脈沖信號(可選配)
過欠壓功能	160-275V±5V(可選配)
定時功能	具備(選配)
數顯	斷碼顯視3位數電壓，分合閘次數，故障狀態
有效控制信號持續時間	>400ms
合閘動作時間	<1s
分閘動作時間	<0.5s
控制回路線纜長度	≤1500m
輔助觸點(端子8-9-10)的載流能力	1CO,小工作電流3mA(24VDC)(阻性)(選配)
信號觸點(端子5-6-7)的載流能力	工作電流2A (30V DC),0.5A (125V AC) (選配)
功耗	≤1.5VA(靜態);≤25VA(動態)
額定絕緣電壓	400V
(S2C-RM DC與MCB間)	4kV(海平面為4.9kV)
自鎖保護	10s內3CO/20s內4CO/30s內6CO,產品將自鎖保護，40s后自動恢復
電氣壽命	10000次，3次/分鐘
機械特性
指示燈	綠色正常狀態
指示燈	紅色MCB過電流故障
自動/手動切換	Auto遠程控制分合閘可用
自動/手動切換	Manual遠程控制分合閘禁用
機械壽命	10000
防護等級	IP20
危險等級根據EN 45545-2	R26/HL3
抗沖擊和振動根據IEC 61373	類別1-等級A/B-車身安裝
抗濕熱性IEC/EN 60068-2-30	28次循環(55℃/90-96%,25℃/95-100%)
環境溫度	-25...+70℃
存儲溫度	-40..+70℃

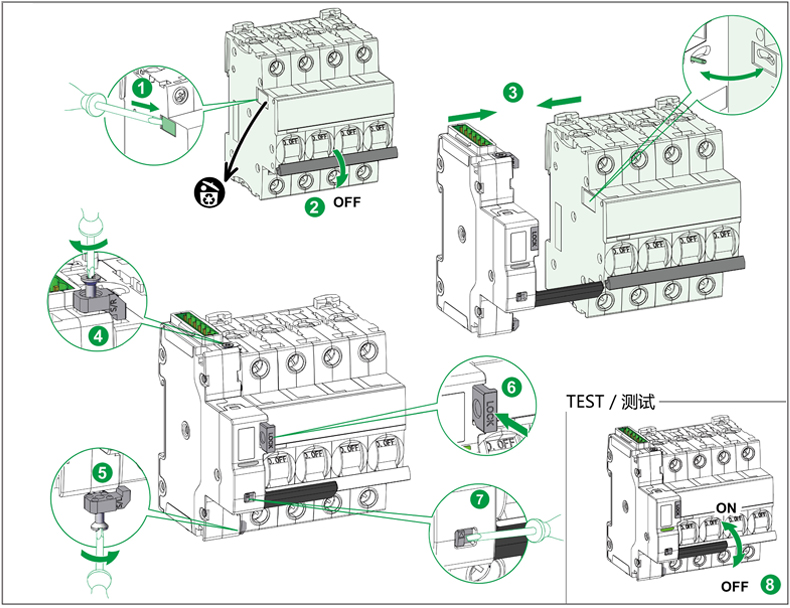

安裝與接線
電源及控制信號端子接線能力	28-12AWG 2.5mm2
輔助信號端子接線能力	28-14AWG 1.5mm2
導軌安裝	DIN導軌EN 60715(35 mm)
安裝位置	安裝于DIN導軌任意位置
