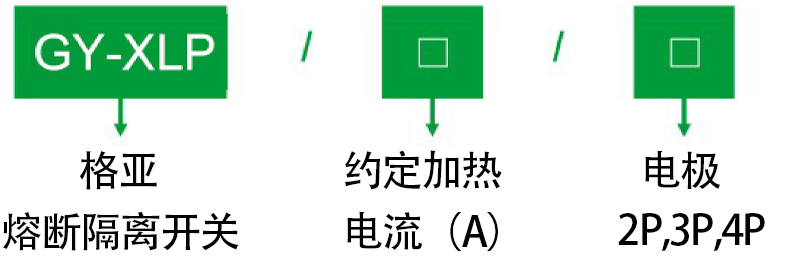

GY-XLP直流熔斷隔離開關型號及含義：
GY-XLP直流熔斷隔離開關正常操作條件和安裝條件：
1、環境空氣溫度不應高于+50℃，也不應低于-5℃。
2、安裝地點海拔高度不超過2000米。
3.濕度：當溫度為+50°C時，空氣的相對濕度不超過50%。在較低的溫度下允許較
高的相對濕度，例如在20°C時為90%。應采取措施防止因溫度變化而產生的偶爾冷凝。
4、周邊環境污染等級為3級。
5.開關應安裝在無明顯震動、沖擊振動和雨雪侵襲的地方。同時，安裝位置不得有爆炸
性危險介質，介質中不得有可能腐蝕金屬和損壞絕緣的氣體和灰塵。
GY-XLP直流熔斷隔離開關開關和保險絲之間的關系：
| 約定加熱電（A） | 熔斷器模式 | 額定工作電壓（V） | 熔體電流值（A） |
| 160 | NTO0 RT16-00 | DC220V | 4、6、10、16、20、25、32、35、40、50、63、 80、100、125、160 |
| DC500V | 4、6、10、16、20、25、32、35、40、50、63、 80、100 | ||
| AC400V | 4、6、10、16、20、25、32、35、40、50、63、 80、100、125、160 | ||
| AC690V | 4、6、10、16、20、25、32、35、40、50、63、 80、100 | ||
| 250 | NT1 RT16-1 | DC500V | 80、100、125、160、200、225、250 |
| AC400V | 80、100、125、160、200、225、250 | ||
| AC690V | 80、100、125、160、200 |
GY-XLP直流熔斷隔離開關技術參數：
| 型號 | 160 | 250 | ||||||
| Number of poles | 2P | 2P | ||||||
額定工作電壓 Ue AC（V） | 一 | 一 | 500 | 690 | 一 | 500 | 690 | |
額定工作電壓 Ue DC（V） | 220 | 500 | 一 | 一 | 500 | 一 | 一 | |
額定工作電流 le（A） | 160 | 100 | 160 | 100 | 250 | 250 | 200 | |
| 保險絲熱過載電流 （A） | 160 | 160 | 160 | 160 | 250 | 250 | 250 | |
| 使用類別 | DC22B | DC22B | AC22B | AC21B | DC22B | AC22B | AC21B | |
額定絕緣電壓 Ui（kV） | 1000 | 1000 | ||||||
| 額定沖擊耐受電壓Uimp（kV） | 8 | 8 | ||||||
| 額定限短路電流 （kA） | 50 | 50 | ||||||
| 額定頻率 （Hz） | 50/60 | 50/60 | ||||||
| 單相功率損耗 （W） | 3.5 | 7.5 | ||||||
| 電氣壽命 | 200 | 200 | ||||||
| 機械壽命 | 1400 | 1400 | ||||||
| 根據IEC60529的前部保護等級 | 開啟 | IP20 | IP20 | |||||
| 關閉 | IP30 | IP30 | ||||||
| 輔助開關的額定電壓為AC 380V，約定的加熱電流為5A，使用類別為AC-15，額定工作功率為300VA。 | ||||||||

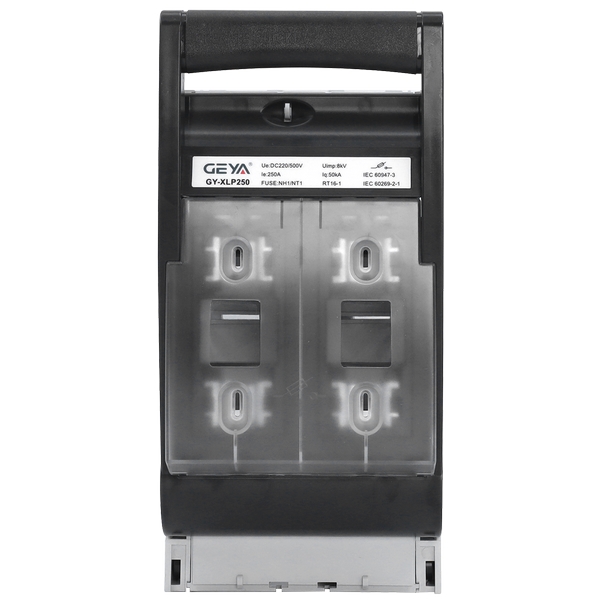

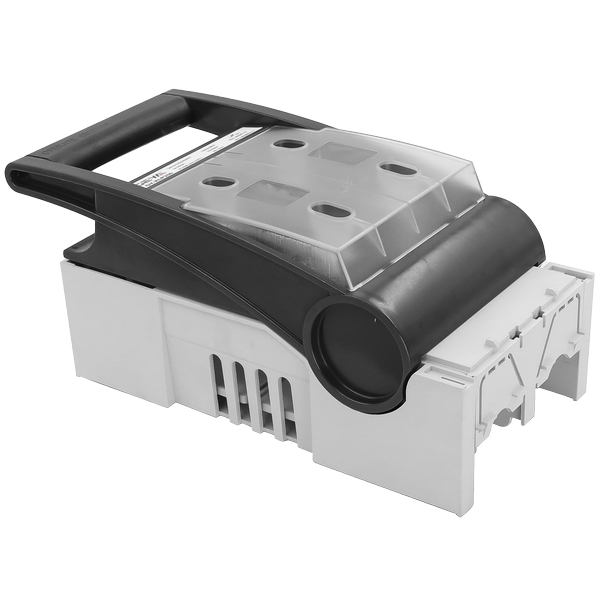

GY-XLP直流熔斷隔離開關產品結構：

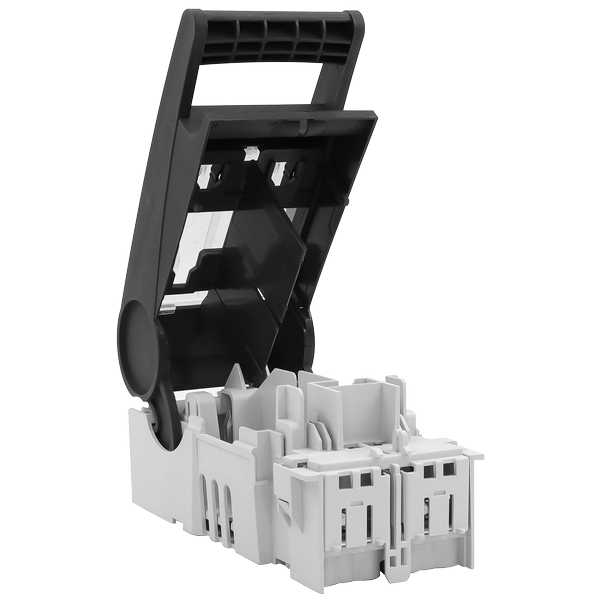

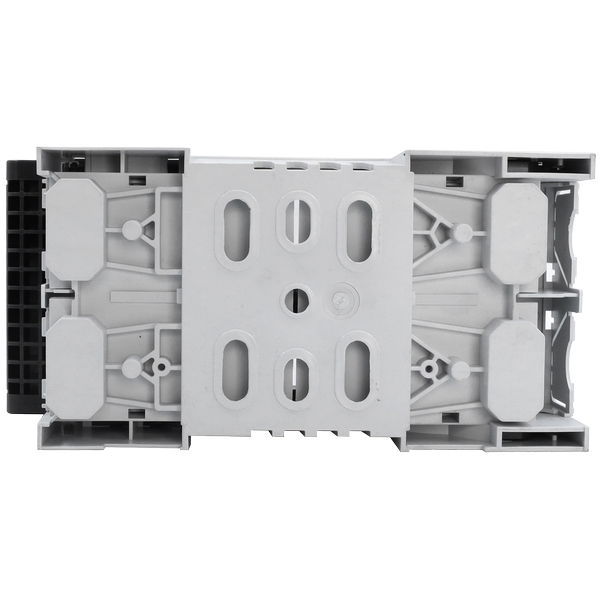

開關由底座、蓋子和接觸橋組成，保險絲安裝在蓋子里面，蓋子可以沿著支撐件以扇
形旋轉。它具有較大的電氣隔離距離，以滿足隔離開關的要求。蓋子可以很容易地從底座
上取下，可拆卸，便于安裝和更換保險絲。

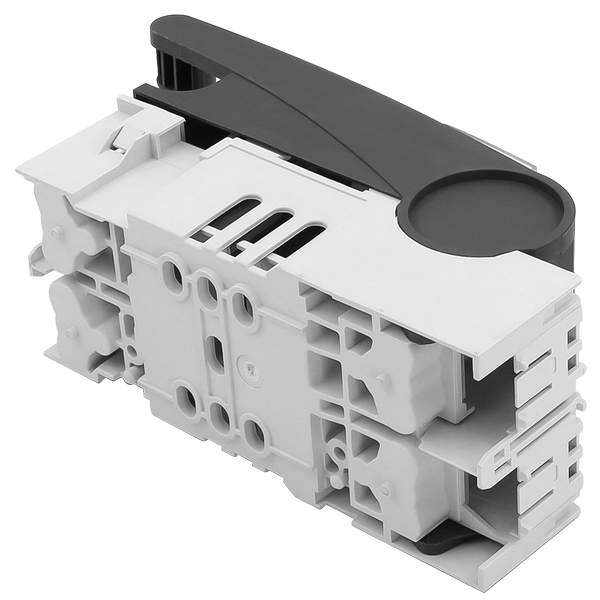

底座上有兩組安裝孔，可以滿足各種開關柜和面板上的安裝要求。在開關的兩側，可以
根據需要安裝輔助觸點，以發送指示開關打開和閉合狀態的信號。

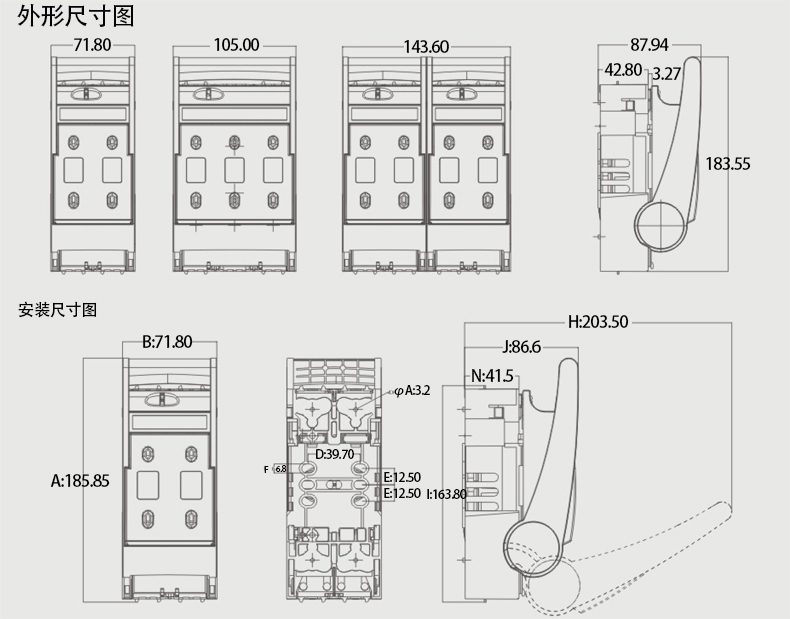

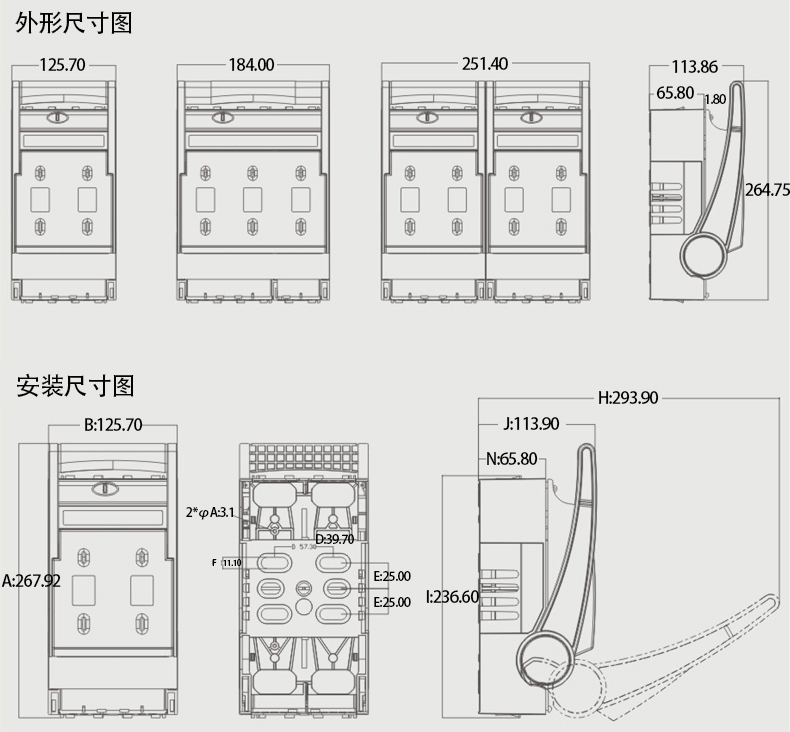

GY-XLP直流熔斷隔離開關產品尺寸：
| 尺寸 | 規格 | |
| 160A | 250A | |
| A | 185.85 | 267.92 |
| B | 71.8 | 125.7 |
| φA | 3.2 | 3.1 |
| D | 39.7 | 57.3 |
| E | 12.5 | 25 |
| F | 6.8 | 11.1 |
| H | 203.5 | 293.9 |
| J | 86.6 | 113.9 |
| I | 163.8 | 236.6 |
| N | 41.5 | 65.8 |
