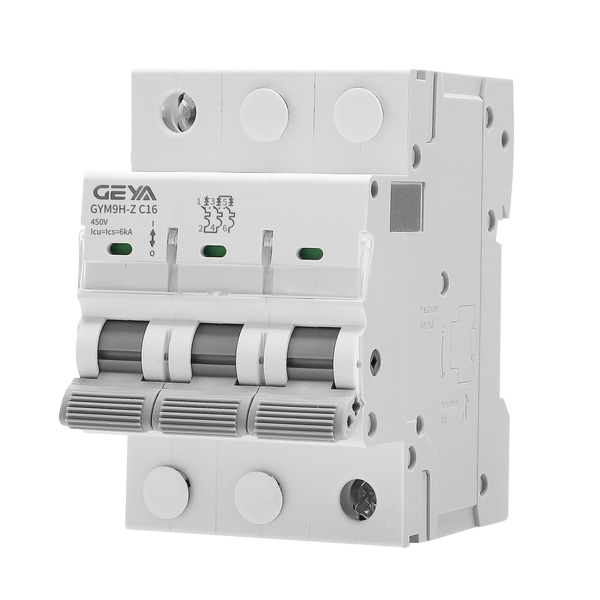

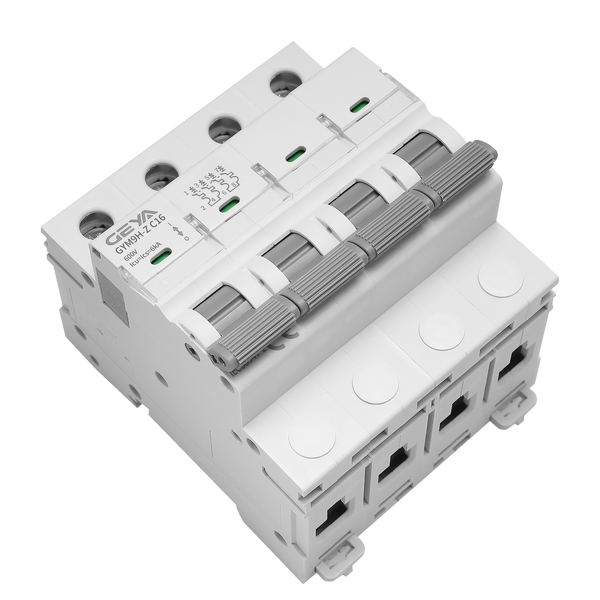

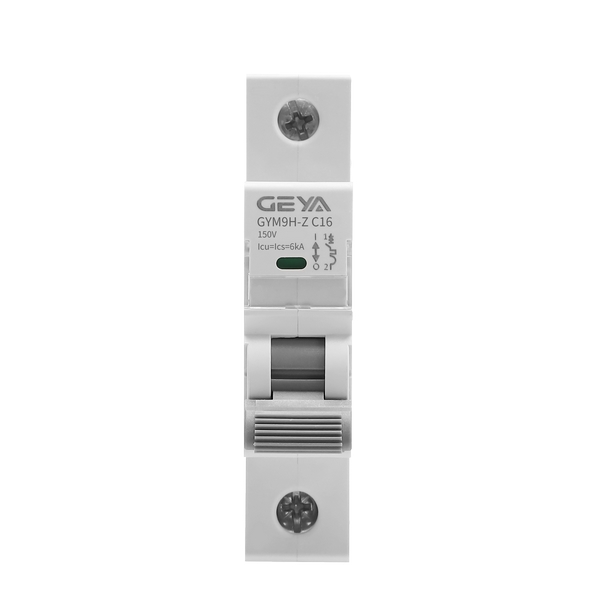

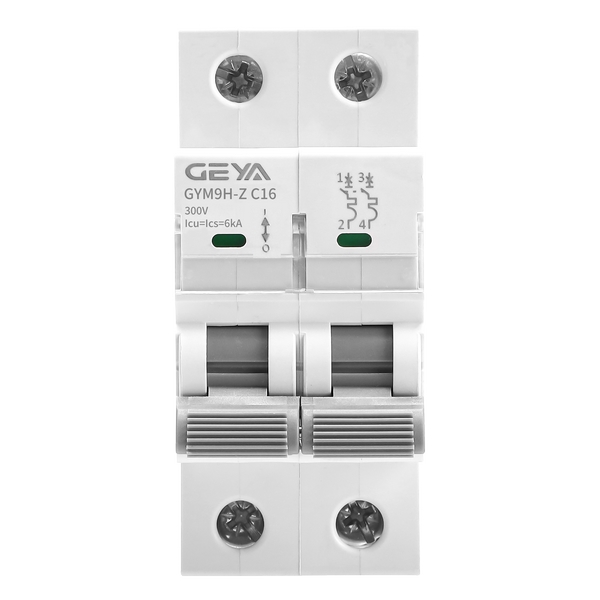

GYM9H-Z直流款小型斷路器

產品介紹：GYM9H-Z直流款小型斷路器采用雙匯流排設計，可以讓布線更加簡便。產品外部貼有透明片標識，具有過載保護、短路保護、隔離保護等功能，接線容量可達25mm2，適用于直流屏、儲能設備和其他直流非性應用。

所屬分類：直流小型斷路器返回上一級

價格：

促銷：

[
                                        {"Poles": "1P","產品規格": "6A"},{"Poles": "1P","產品規格": "10A"},{"Poles": "1P","產品規格": "16A"},{"Poles": "1P","產品規格": "20A"},{"Poles": "1P","產品規格": "25A"},{"Poles": "1P","產品規格": "32A"},{"Poles": "1P","產品規格": "40A"},{"Poles": "1P","產品規格": "50A"},{"Poles": "1P","產品規格": "63A"},{"Poles": "2P","產品規格": "6A"},{"Poles": "2P","產品規格": "10A"},{"Poles": "2P","產品規格": "16A"},{"Poles": "2P","產品規格": "20A"},{"Poles": "2P","產品規格": "25A"},{"Poles": "2P","產品規格": "32A"},{"Poles": "2P","產品規格": "40A"},{"Poles": "2P","產品規格": "50A"},{"Poles": "2P","產品規格": "63A"},{"Poles": "3P","產品規格": "6A"},{"Poles": "3P","產品規格": "10A"},{"Poles": "3P","產品規格": "16A"},{"Poles": "3P","產品規格": "20A"},{"Poles": "3P","產品規格": "25A"},{"Poles": "3P","產品規格": "32A"},{"Poles": "3P","產品規格": "40A"},{"Poles": "3P","產品規格": "50A"},{"Poles": "3P","產品規格": "63A"},{"Poles": "4P","產品規格": "6A"},{"Poles": "4P","產品規格": "10A"},{"Poles": "4P","產品規格": "16A"},{"Poles": "4P","產品規格": "20A"},{"Poles": "4P","產品規格": "25A"},{"Poles": "4P","產品規格": "32A"},{"Poles": "4P","產品規格": "40A"},{"Poles": "4P","產品規格": "50A"},{"Poles": "4P","產品規格": "63A"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



GYM9H-Z直流款小型斷路器產品概述：

GYM9H-Z直流斷路器用于直流電壓至600V,額定電流至63A線路起過載、短路和隔離保

護之用，也可以作為線路的不頻繁操作轉換之用。斷路器適用于直流屏、儲能設備等直流無

性應用場所。

產品符合：GB 14048.2、IEC 60947-2、IEC60947-2Annex P

產品特點：雙匯流排、透明片標識，快合閘功能。

GYM9H-Z直流款小型斷路器產品特點：

1、標準：IEC/EN60947-2、IEC/EN69447-2附錄P、GB14048.2、GB14048.2-附錄P

2、具有雙匯流排布線功能。

3、具有透明識別功能。

4、觸點位置指示功能。

5、接線容量25mm2。

GYM9H-Z直流款小型斷路器產品功能：

GYM9H-Z直流款小型斷路器具有過載保護、短路保護、隔離保護功能。

GYM9H-Z直流款小型斷路器產品應用：

GYM9H-Z直流款小型斷路器適用于直流屏、儲能設備和其他直流非性應用。


GYM9H-Z直流款小型斷路器技術參數：

電氣特性
數	額定電流(In)	額定工作電壓(Ue)
數	額定電流(In)	1P	2P	3P	4P
1P、2P 3P、4P	1~63A	48、60、 125、150VDC	110、125、 250、300V DC	450VDC	600VDC

額定沖件耐受電壓(Uimp)	額定短路分斷能力(Icn)	運行短路分斷能力(Ics)	脫扣形式	電磁脫扣類型
				B型	C型
6kV	6kA	6kA	熱磁脫扣	5.51n±20%	8.51n±20%

機械特性
機械壽命	電氣壽命		防護等級		基準整定溫度	工作環境溫度	儲存環境溫度
	240次/h (≤32A以下)	120次/h (>32A)	直接裝	裝配電箱
20000	2500(≤20A)	1500(>20A)	lp20	lp40	30℃	-25℃~ +60℃	-25℃~ +70℃

其他特性
接線能力		觸頭狀態指示	故障指示窗口	回路標識
銅線硬線	軟線或箍線端子
1-25mm2	1-16mm2	■	——	■

GYM9H-Z直流款小型斷路器產品尺寸：


GYM9H-Z直流款小型斷路器溫度補償：

當環境溫度不是基準溫度30℃時，參考校正系數如下：

環境溫度	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
電流校正系數	1.25	1.2	1.15	1.1	1.05	1	0.95	0.9	0.85
