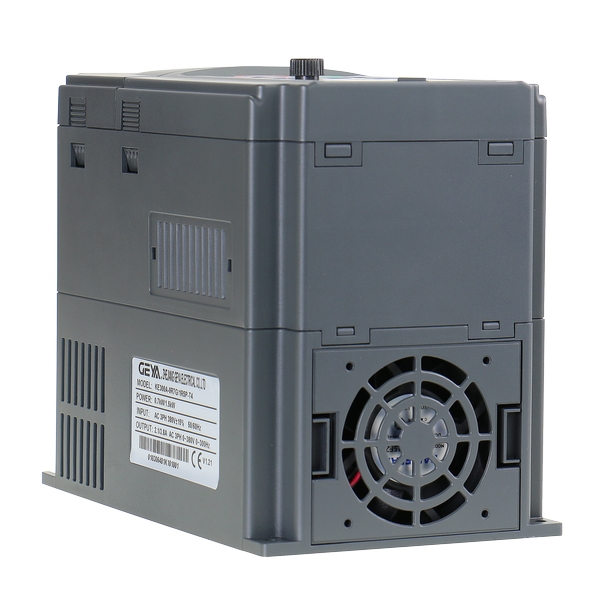

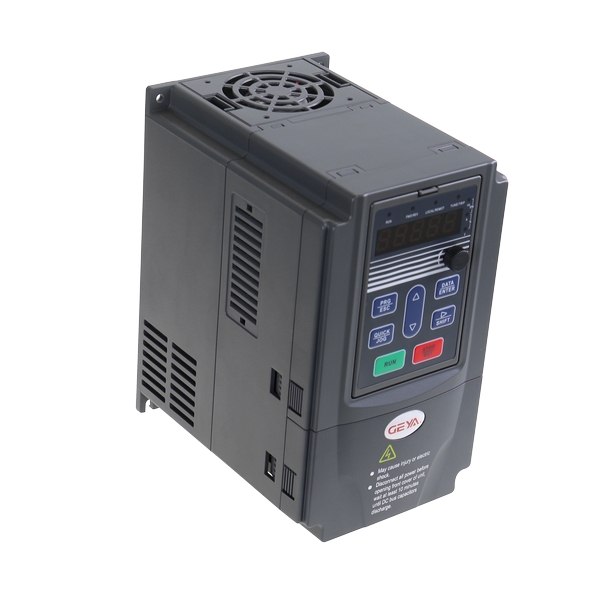

KE300A系列太陽能變頻器

產品介紹：KE300A系列太陽能變頻器采用MPPT（功率點跟蹤）和的電機驅動技術設計，可限度地提高太陽能電池板的輸出功率。同時，KE300A系列太陽能變頻器還具有整體保護功能（干轉、弱滑、滿水位等自檢功能）、電機軟啟動和調速功能，功能完善，操作安裝方便。

所屬分類：光伏變頻器返回上一級

價格：

促銷：

[
                                        {"產品型號": "KE300-0R7G/1R5P-T4"},{"產品型號": "KE300-1R5G/2R2P-T4"},{"產品型號": "KE300-2R2G/004P-T4"},{"產品型號": "KE300A-004G/5R5P-T4"},{"產品型號": "KE300A-5R5G/7R5P-T4"},{"產品型號": "KE300A-7R5G/011PA-T4"},{"產品型號": "KE300A-011G/015P-T4"},{"產品型號": "KE300A-015G/018P-T4"},{"產品型號": "KE300A-018G/022P-T4"},{"產品型號": "KE300A-022G/030P-T4"},{"產品型號": "KE300A-030G/037P-T4"},{"產品型號": "KE300A-037G/045P-T4"},{"產品型號": "KE300A-045G/055P-T4"},{"產品型號": "KE300A-055G/075P-T4"},{"產品型號": "KE300A-075G/090P-T4"},{"產品型號": "KE300A-090G/110P-T4"},{"產品型號": "KE300A-110G/132P-T4"},{"產品型號": "KE300A-132G/160P-T4"},{"產品型號": "KE300A-160G/185P-T4"},{"產品型號": "KE300A-185G/200P-T4"},{"產品型號": "KE300A-200G/220P-T4"},{"產品型號": "KE300A-220G/250P-T4"},{"產品型號": "KE300A-250G/280P-T4"},{"產品型號": "KE300A-280G/315P-T4"},{"產品型號": "KE300A-315G/350P-T4"},{"產品型號": "KE300X-0R4G-S2"},{"產品型號": "KE300X-0R7G-S2"},{"產品型號": "KE300X-1R5G-S2"},{"產品型號": "KE300-2R2G-S2"},{"產品型號": "KE300A-004G-S2"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊

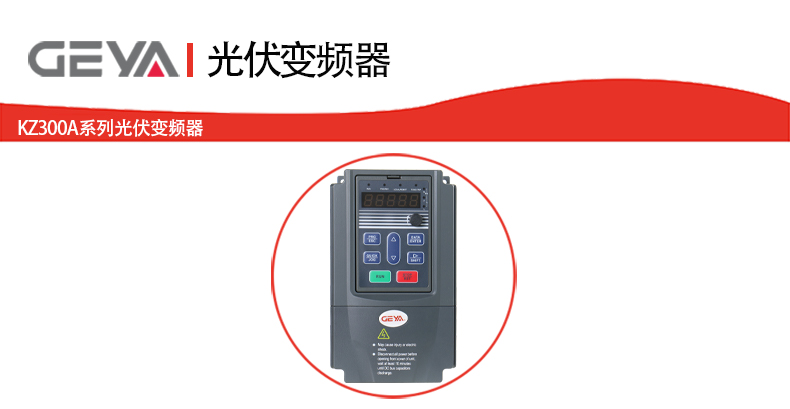

KZ300A系列太陽能變頻器產品概述：

KE300A-01系列太陽能變頻器采用MPPT（功率點跟蹤）和的電機驅動技術，限度

地提高太陽能電池板的功率輸出。KE300A-01變頻器兼容交流和直流輸入，交流輸出可用于各種普

通交流泵。當太陽能不可用，或者陽光不足以驅動泵時，逆變器可以自動切換到單相或三相交流輸

入功率，如發電機、電網功率。

KE300A-01系列太陽能變頻器具有整體保護功能（干轉、弱滑、滿水位等自檢功能）、電機軟啟

動和調速功能，功能完善，操作安裝方便。

KE300A-01系列太陽能變頻器還可以支持遠程監控功能，可以監控逆變器的運行數據和故障

信息。

KZ300A系列太陽能變頻器產品特點：

靈活性:

1、適用于各種泵，包括單相220V泵。

2、與；流行的太陽能電池板兼容。

3、支持交流輸入，可切換到電網電源，使系統24小時工作。

功能性：

1、內置MPPT技術，效率高達99%。

2、具有水位檢測功能，可自動調節泵流量，防止干轉、滿水位等。

3、電機額定功率的自適應。

高性價比：

1、即插即用系統設計，無需設置任何參數。

2、輸入電壓范圍廣。

3、無需電池，適用于各種應用。

4、易于安裝和輕松維護。

可靠性：

1、電機和泵驅動技術的10年市場驗證經驗。

2、軟啟動功能可防止水錘并延長系統壽命。

3、內置過電壓、過載、欠電壓和弱日照保護。

遠程監控:

1、標準RS485接口，支持在PC機上使用MICNO軟件對系統進行遠程監控。

2、可選GPRS模塊，用于遠程監控。

3、隨時隨地提供太陽能泵參數監測點值支持太陽能泵系統歷史參數查詢。


KZ300A系列太陽能變頻器產品選型：

型號	發動機		額定輸出電流（A）	建議空載電壓
型號	KW	HP	額定輸出電流（A）	建議空載電壓
單相輸出220V
KE300A-01-04-0R4G-S2	0.4	0.5	4	350~400
KE300A-01-04-0R7G-S2	0.75	1	7	350~400
KE300A-01-04-1R5G-S2	1.5	2	9.6	350~400
KE300A-01-04-2R2G-S2	2.2	3	15	350~400
KE300A-01-04-004G-S2	4.0	5	23	350~400
KE300A-01-04-5R5G-S2	5.5	7.5	32	350~400
三相輸出220V
KE300A-01-0R4G-S2	0.4	0.5	2.3	350~400
KE300A-01-0R7G-S2	0.75	1	4	350~400
KE300A-01-1R5G-S2	1.5	2	7	350~400
KE300A-01-2R2G-S2	2.2	3	9	350~400
KE300A-01-004G-S2	4.0	5	17	350~400
KE300A-01-5R5G-S2	5.5	7.5	25	350~400
KE300A-01-7R5G-S2	7.5	10	32	350~400
KE300A-01-011G-S2	11	15	45	350~400
三相輸出380V
KE300A-01-0R7G-T4	0.75	1	2.1	625~750
KE300A-01-1R5G-T4	1.5	2	3.8	625~750
KE300A-01-2R2G-T4	2.2	3	6.0	625~750
KE300A-01-004G-T4	4.0	5	9	625~750
KE300A-01-5R5G-T4	5.5	7.5	13	625~750
KE300A-01-7R5G-T4	7.5	10	17	625~750
KE300A-01-011G-T4	11	15	25	625~750
KE300A-01-015G-T4	15	20	32	625~750
KE300A-01-018G-T4	18.5	25	37	625~750
KE300A-01-022G-T4	22	30	45	625~750
KE300A-01-030G-T4	30	40	60	625~750
KE300A-01-037G-T4	37	50	75	625~750
KE300A-01-045G-T4	45	60	90	625~750
KE300A-01-055G-T4	55	75	110	625~750
KE300A-01-075G-T4	75	100	150	625~750
KE300A-01-090G-T4	90	125	176	625~750
KE300A-01-110G-T4	110	150	210	625~750
注意 1.根據不同地區的光照條件，太陽能電池陣列所需功率至少為泵浦功率的1.3倍 2.當用于深井泵時，或逆變器的輸出電源線較長時，逆變器應減額使用，并需要安裝輸出電抗器。

KZ300A系列太陽能變頻器技術參數：

技術指標	規格
技術指標	220V inverter	380 Vinverter
輸入直流電壓	200~450V	300~800V
輸入直流電壓	450V	800V
MPPT電壓（Vmp）	160~380V	260~680V
推薦MPPT電壓（Vmp）	320	550
MPPT效率	99.9%
輸入交流電壓	1AC/3AC 220/230/240V	3AC 380/400/415/440V
輸出交流電壓	1AC/3AC 0~220/230/240V	3AC 0~380/400/415/440V
輸出頻率	0~300Hz
IP級別	IP20
故障保護功能	多達30種通用故障保護，包括過電流、過電壓、欠電壓、過熱、缺相、過載、短路等，還包括水位傳感器故障保護、滿水、干運行、弱日照警告太陽能泵系統的保護功能。可記錄故障時的詳細運行狀態，并具有故障自動復位功能。

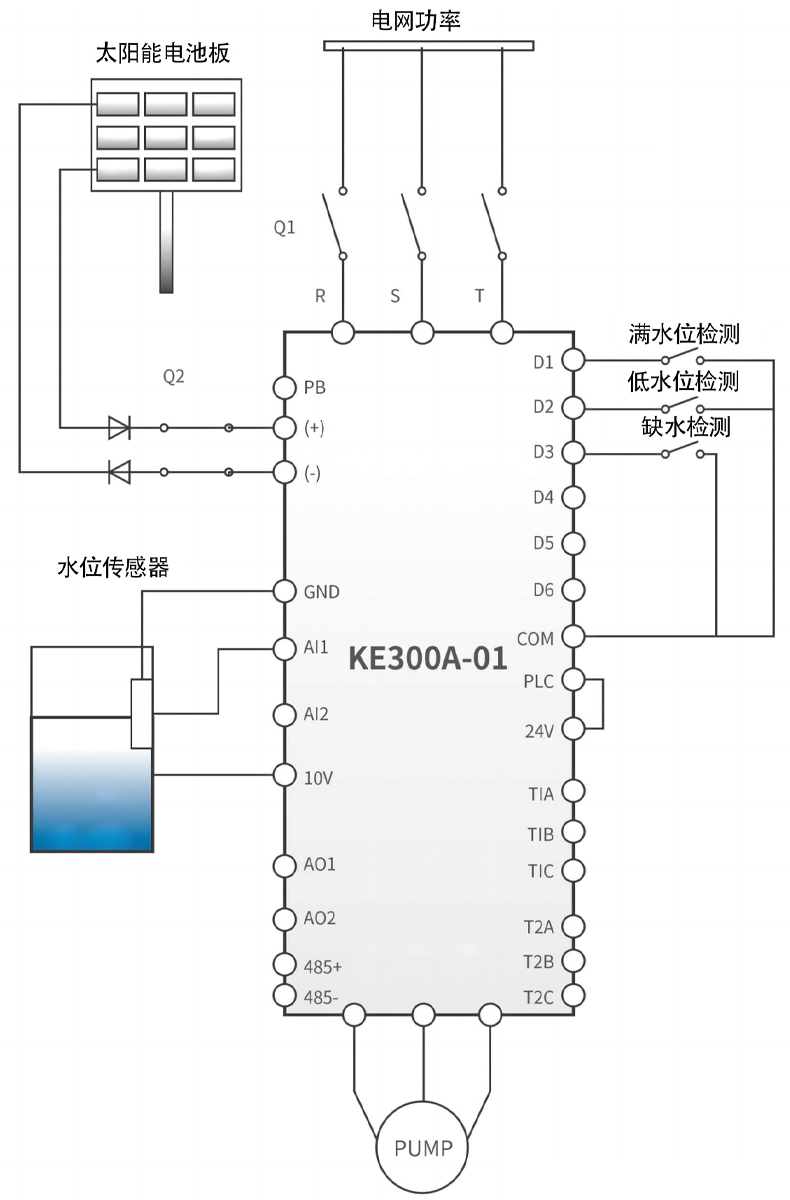

KZ300A系列太陽能變頻器接線圖：

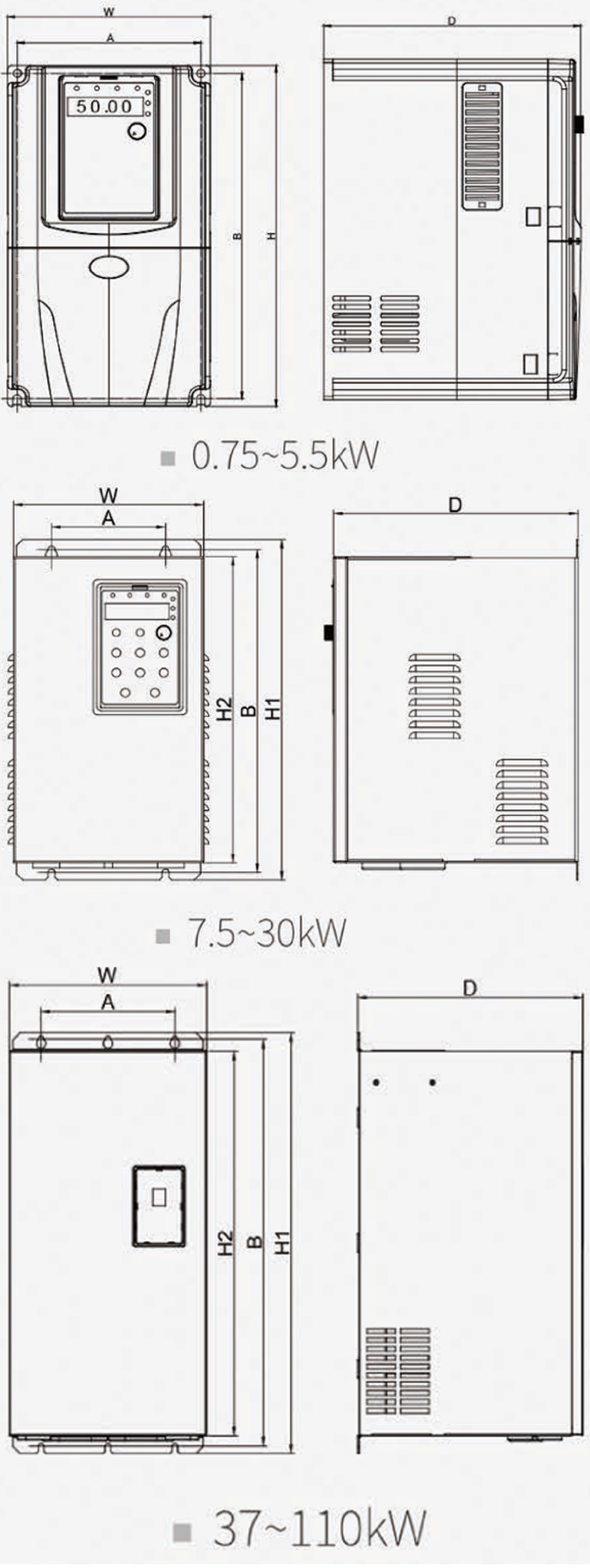

KZ300A系列太陽能變頻器產品尺寸：

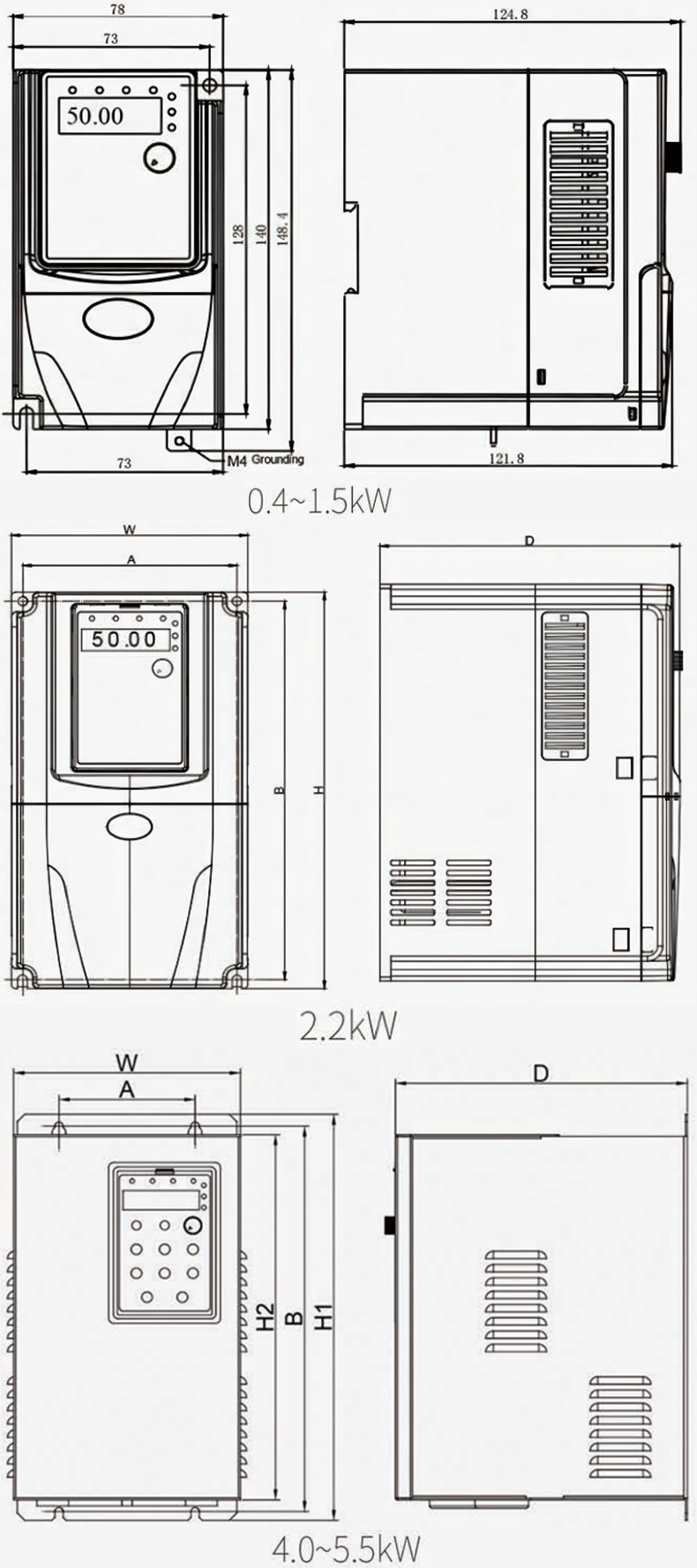

單相220V產品尺寸：


功率范圍	外形尺寸（mm）			安裝尺寸（mm）		安裝螺栓型號
功率范圍	W	H/H1	D/D1	A	B	安裝螺栓型號
0.4～1.5kW	78	140/148.4	124.8/121.8	73	128	M4
2.2kW	135	240	173	122.6	229	M4

表一

功率范圍	外形尺寸（mm）				安裝尺寸（mm）		安裝螺栓型號
功率范圍	W	H1	H2	D	A	B	安裝螺栓型號
4.0kW	170	314	285	167	90	301.6	M4
5.5kW	200	329.1	300	177.2	90	316.6	M4

表二

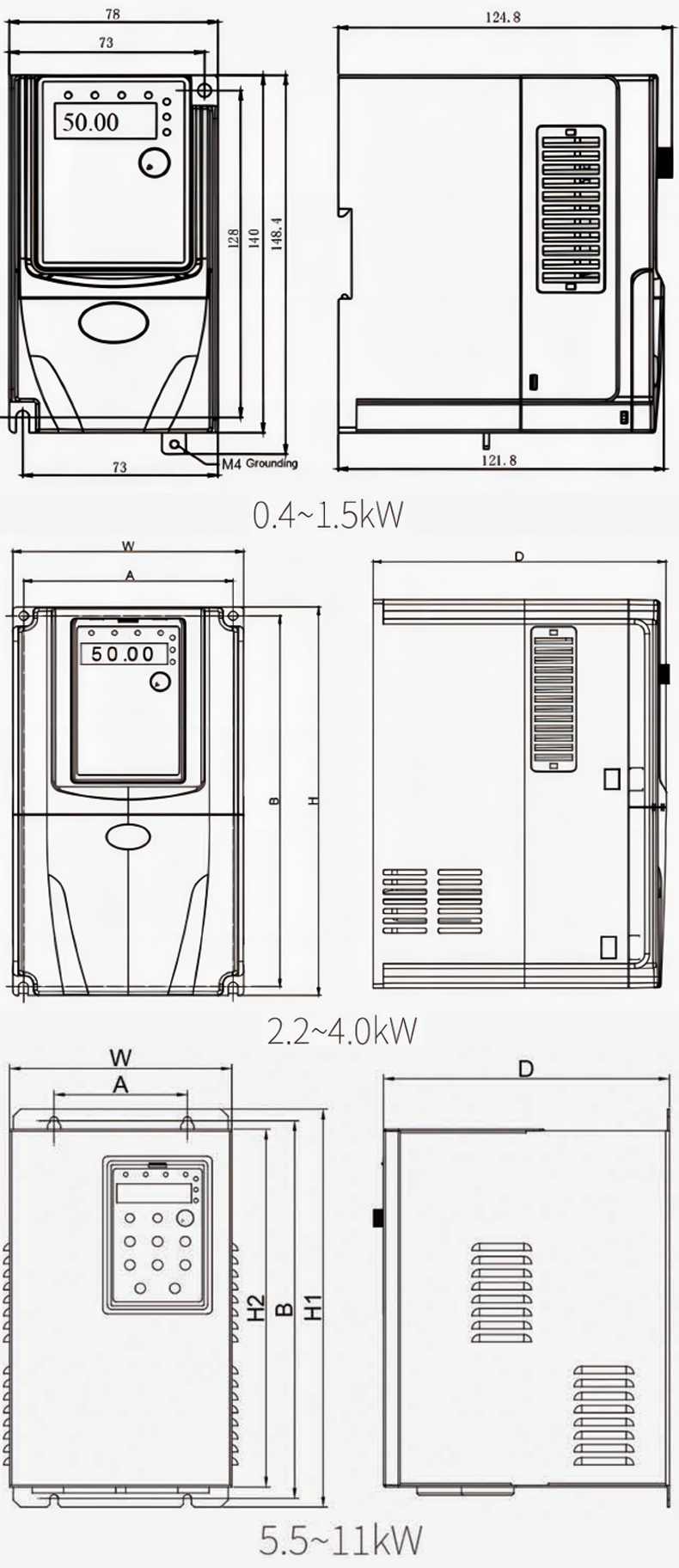

三相220V產品尺寸：


功率范圍	外形尺寸（mm）			安裝尺寸（mm）		安裝螺栓型號
功率范圍	W	H/H1	D/D1	A	B	安裝螺栓型號
0.4～1.5kW	78	140/148.4	124.8/121.8	73	128	M4
2.2kW	110	185	153	98	174	M4
4.0kW	135	240	173	122.6	229	M4

表三

功率范圍	外形尺寸（mm）				安裝尺寸（mm）		安裝螺栓型號
功率范圍	W	H1	H2	D	A	B	安裝螺栓型號
5.5kW	170	314	285	167	90	301.6	M4
7.5kW	200	329.1	300	177.2	90	316.6	M4
11kW	225	397.6	365	185.2	120	384.1	M5

表四

三相380V產品尺寸：


功率范圍	外形尺寸（mm）				安裝尺寸（mm）		安裝螺栓型號
功率范圍	W	H1	H2	D	A	B	安裝螺栓型號
0.75~2.2kW	110	185		153	98	174	M4
4.0~5.5kW	135	240		173	122.6	229	M4
7.5kW	170	314	285	167	90	301.6	M4
11～15kW	200	329.1	300	177.2	90	316.6	M4
18.5~22kW	225	397.6	365	185.2	120	384.1	M5
30kW	255	439.6	402.4	209.6	140	423.6	M5
37～45kW	280	570	521.2	258	190	552	M6
55~75kW	320	600	552	330	230	582	M8
90～110kW	320	715	662	330	230	695.5	M8
