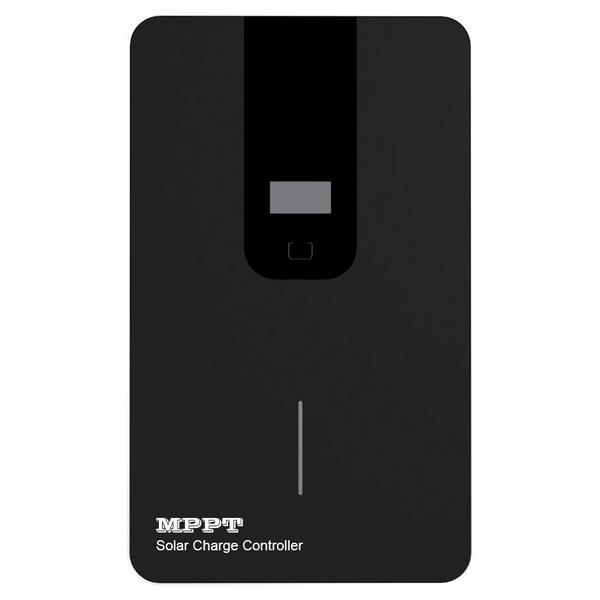

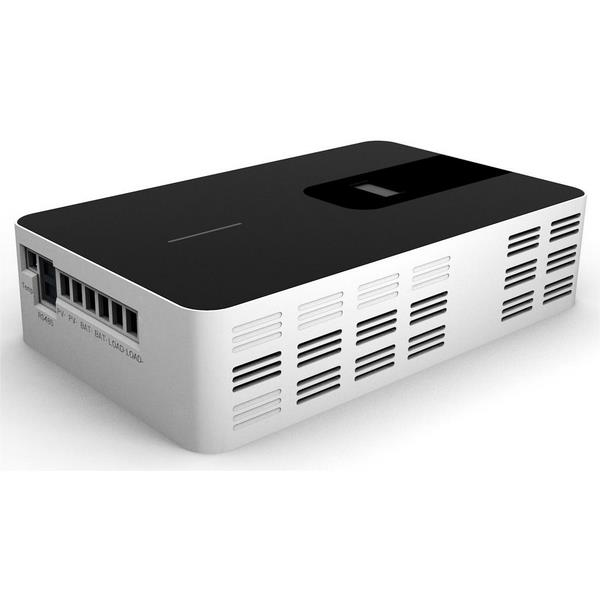

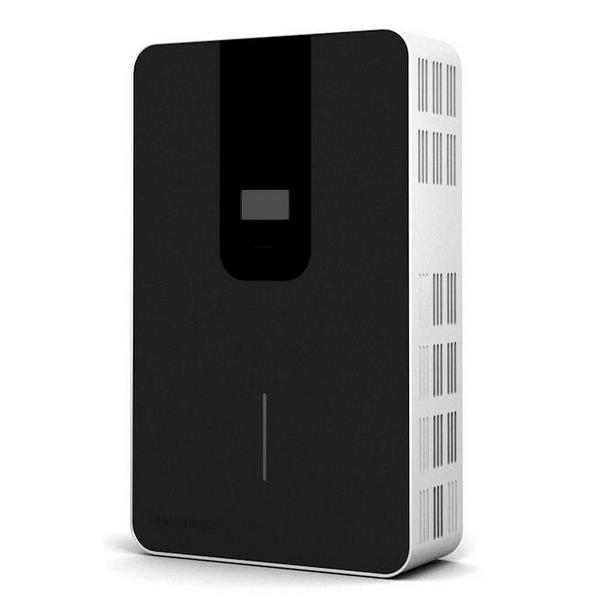

Runner-rs系列MPPT太陽能充電控制器

產品介紹：Runner-rs系列MPPT太陽能充電控制器MPPT效率99.5%，轉換效率97%，內置鋰電激活喚醒功能，支持常用鉛酸電池、磷酸鐵鋰和三元鋰規格電池充電，用戶也可自定義鉛酸電池或鋰電池規格參數的充電。Runner-rs系列MPPT太陽能充電控制器保護功能齊全，可鋰電池或鉛酸電池系統穩定運行；專屬設計的散熱通道，是產品更靜音，更穩定的運行保障。

所屬分類：MPPT太陽能充電控制器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



Runner-rs系列MPPT太陽能充電控制器產品特點：

1、MPPT效率99.5%,轉換效率97%。

2、專屬設計的散熱通道，更靜音，更穩定的運行保障。

3、OLED藍色顯示狀態信息。

4、內置鋰電激活喚醒功能。

5、支持常用鉛酸電池、磷酸鐵鋰和三元鋰規格電池充電。

6、支持用戶自定義鉛酸電池或鋰電池規格參數的充電。

7、保護功能齊全，鋰電池或鉛酸電池系統穩定運行。

8、支持上位機、有線儀表、無線模塊APP遠程監控。

9、雙RJ45接口，可并機、集成管理和二次開發。

10、CE,FCC,Rohs認證。

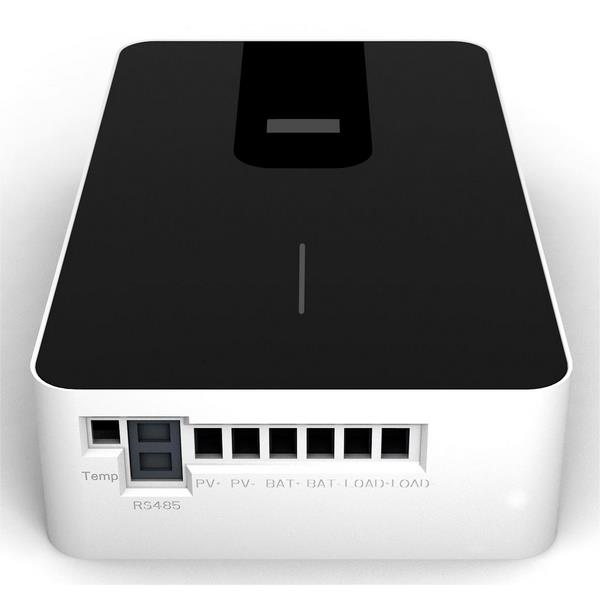

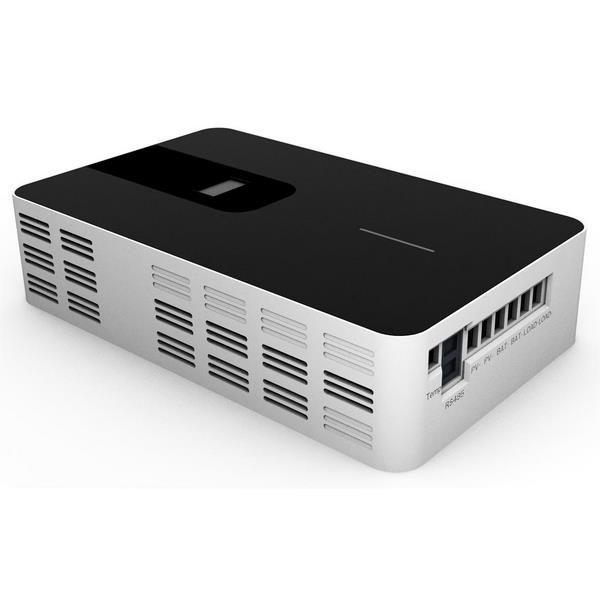

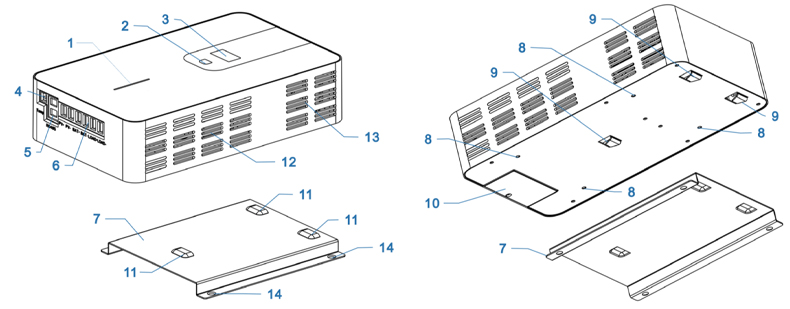

Runner-rs系列MPPT太陽能充電控制器產品特征：


1 – 指示燈。

2 – 操作按鈕。

3 – 數字 OLED 顯示屏。

4 – 溫度傳感線接口。

5 – 雙 RJ45 串行通訊接口。

6 – 輸入和輸出功率線接口。(PV+/PV-/BAT+/BAT-/LOAD+/LOAD-)

7 – 安裝掛板組件。

8 – 反向安裝孔位。

9 – 安裝掛鉤。

10 – 接線端子蓋板。

11 – 安裝掛槽。

12 – 散熱風道進風口。

13 – 散熱風道出風口。

14 – 安裝掛板螺絲孔位。

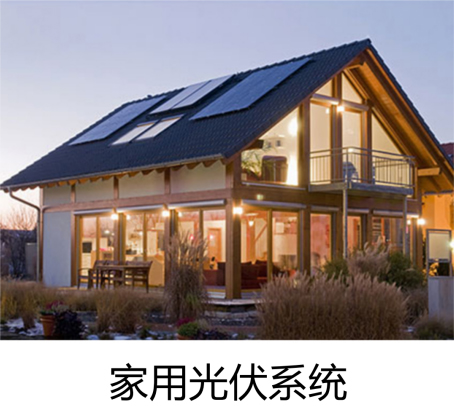

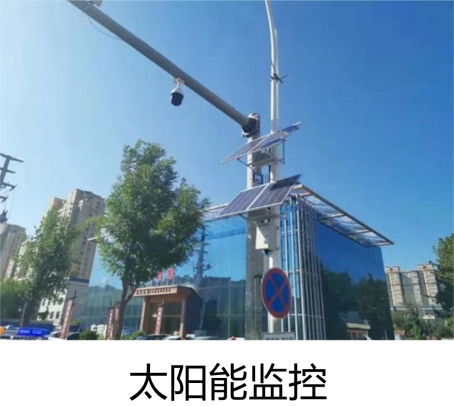

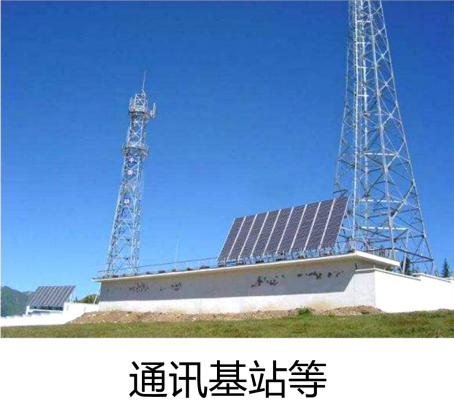

Runner-rs系列MPPT太陽能充電控制器適用場合：

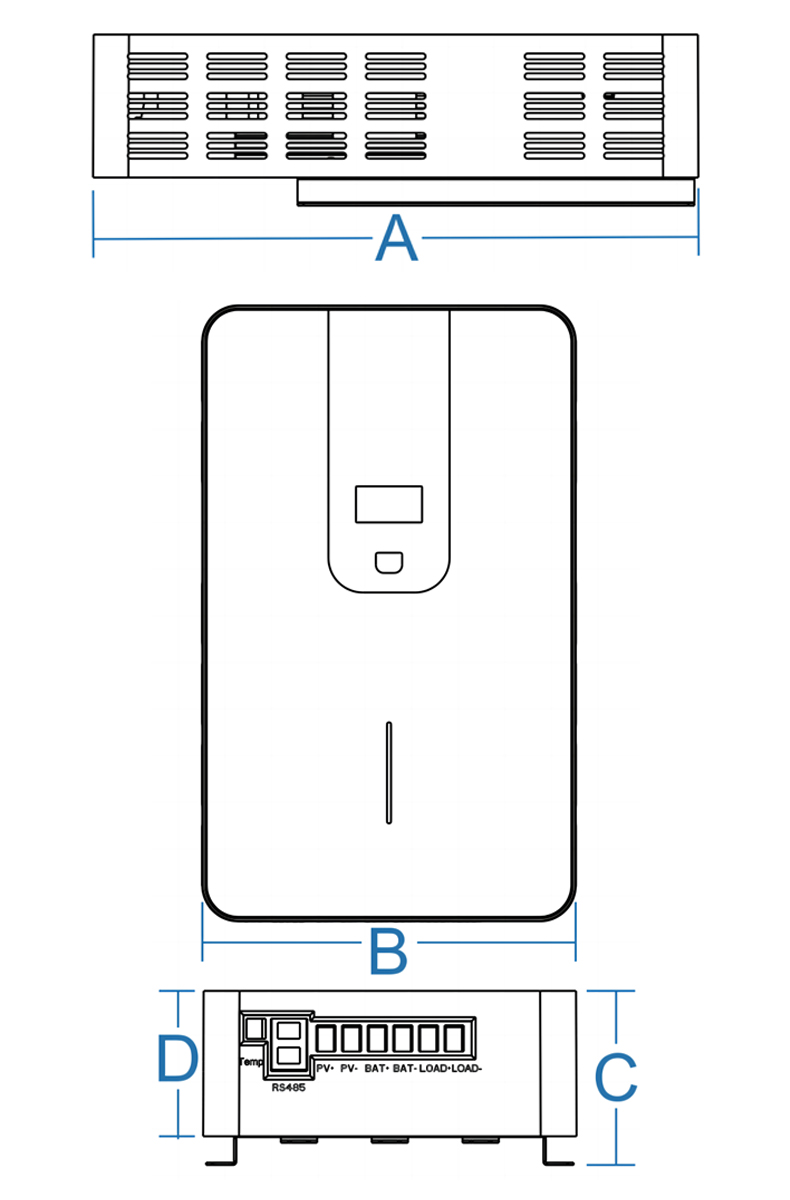

Runner-rs系列MPPT太陽能充電控制器產品尺寸：


型號		RS48L40	RS48L50	RS48L60	RS48L80	RS48L100
A	mm	305	305	305	380	380
A	in	12.01	12.01	12.01	14.97	14.97
B	mm	185	185	185	210	210
B	in	7.29	7.29	7.29	8.28	8.28
C	mm	90	90	90	98	98
C	in	3.54	3.54	3.54	3.86	3.86
D	mm	72	72	72	80	80
D	in	2.84	2.84	2.84	3.15	3.15

型號	標稱蓄電池電壓	PV 開路電壓^（1）	額定輸入功率^（2）	電池充電電流	額定負載電流
RS48L40	12/24/36/48V	150V	560/1120/1680/2240W	40A	30A
RS48L50	12/24/36/48V	150V	700/1400/2100/2800W	50A	30A
RS48L60	12/24/36/48V	150V	840/1680/2520/3360W	60A	30A
RS48L80	12/24/36148V	150V	1120/2240/3360/4480W	80A	50A
RS48L100	12/24/36/48V	150V	1400/2800/4200/5600W	100A	50A
備注：（1）光伏陣列電壓不得超過此限值。（2）這些功率限值是指 MPPT 控制器可以處理的功率。可以在不損壞控制器的情況下使用高功率陣列。

Runner-rs系列MPPT太陽能充電控制器技術參數：

Runner -RS系列		RS48L40	RS48L50	RS48L60	RS48L80	RS48L100
產品類別
功率點追蹤效率		99.50%
待機功耗		1W~1.8W
散熱方式		內置風扇散熱
鉛酸蓄電池系統		12V系統：9VDC~15VDC 24V系統：18VDC~30VDC 36V系統：32VDC~40VDC 24V系統：42VDC~60VDC
鋰離子電池系統		8VDC~60VDC
輸入參數
輸入電壓(Voc.Max)		150VDC
小MPPT電壓(Vmppt.min)		實時電池電壓+2V
啟動充電電壓		實時電池電壓+3V
輸入低壓保護電壓		實時電池電壓+2V
輸入過壓保護電壓/恢復電壓		150VDC/145VDC
額定輸入功率	12V電池系統	560W	700W	840W	1120W	1400W
	24V電池系統	1120W	1400W	1680W	2240W	2800W
	36V電池系統	1680W	2100W	2520W	3360W	4200W
	48V電池系統	2240W	2800W	3360W	4480W	5600W
充電參數
鋰電池激活功能		標配
電池類型		密封鉛酸電池(SEL),膠體密封鉛酸電池(GEL),富液式電池(FLD),用戶自定義鉛酸(USE),閥控密封鉛酸電池(AGM),磷酸鐵鋰電池(4串/7串/8串/10串/15串/16串),三元鋰電池(3串/6串/7串/10串/13串/14串),自定義鋰離子電池(Lit)
額定充電電流		40A	50A	60A	80A	100A
溫度補償		-3mV/C/2V
充電方式		3階段：CC(快速充電)-CV(恒壓充電)-CF(浮充)
輸出電壓精度		≤±0.2V
負載參數
負載電壓		同蓄電池電壓
額定負載電流		30A			50A
負載控制模式		常開/常關模式，光控模式，雙時段控制模式，光控延時模式
負載低壓保護		可設置
設置方式		上位機/APP/表頭/控制器
顯示 & 通訊
顯示		藍色OLED顯示屏
通訊		雙RJ45接口/RS485/上位機軟件/藍牙WIFI模塊手機APP/標準Modbus協議
其他參數
保護功能		輸入輸出過壓保護/輸入輸出欠壓保護/輸入輸出反接保護/過熱保護/電池脫落保護等
工作環境溫度		-20℃~+50℃
儲存溫度		-40℃~+75℃
IP防護等級		IP21
海拔		0~3000m
接線		28mm2
建議電池接線空開		≥63A	≥63A	≥100A	≥120A ≥150A
凈重/毛重(kg)		2 /2.6			5/6.2
產品尺寸/包裝尺寸(mm)		305x185x90/370x218x98			380x210x80/490x350x195
