HGL-LL型經濟款負荷隔離開關產品特點：
1、彈簧蓄能瞬時釋放的加速機構實現了快速接通或分?jǐn)?13.8米/秒),與操作手柄速度無關，提高了熄
滅電弧能力。
2、由玻璃纖維增強不飽和聚脂樹脂制造的外殼具有良好的阻燃性能、介電性能、抗碳化性和抗沖擊性。
3、并聯雙斷點觸頭具有自清潔作用。
4、觸頭材料是銅鍍銀合金，具有兩個分離觸頭面。
5、隔離距離大。
6、在“O”位時，可同時用三把鎖鎖住手柄，可靠避免誤操作。
HGL-LL型經濟款負荷隔離開關應用場合：
負荷隔離開關主要用于交流50Hz,額定電壓660V,直流額定電壓440V,額定電流至3150A。用于不頻繁接通
與分?jǐn)嚯娐芳熬€路的隔離之用。

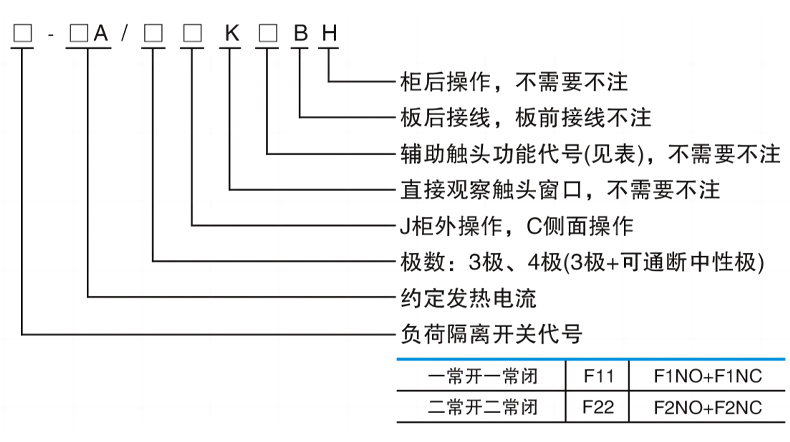

HGL-LL型經濟款負荷隔離開關型號及含義：
HGL-LL型經濟款負荷隔離開關符合標準：
●標準
IEC60947-1(1998)《低壓開關設備和控制設備部分總則》
IEC60947-3(1999)《低壓開關設備和控制設備、開關、隔離器、隔離開關及熔斷器組合電器》
●國家標準
GB/T14048.1-2000《低壓開關設備和控制設備總則》
GB/T14048.3-2002《低壓開關設備和控制設備、開關、隔離器、隔離開關及熔斷器組合電器》
HGL-LL型經濟款負荷隔離開關使用環境：
負荷隔離開關在下列條件下能可靠工作：
1、海拔高度不超過2000米；
2、環境溫度不高于40℃,不低于-5℃,相對濕度不大于95%;
3、無爆炸危險介質；
4、無雨雪侵襲環境。
注：若預期使用于周圍空氣溫度高于+40℃或低于-5℃～45℃的條件下，用戶應與制造廠說明。
HGL-LL型經濟款負荷隔離開關技術參數：
| 約定發熱電流lth | 63A | 100A | 160A | 250A | 400A | 630A | 1000A | 1250A | 1600A | 2000A | 2500A | 3150A | ||
| 額定絕緣電壓Ui(V | 750 | 800 | 1000 | |||||||||||
| 介電強度(V) | 3000 | 3500 | ||||||||||||
| 額定沖擊耐受電壓Uimp(kV) | 6 | 8 | 12 | |||||||||||
| 額定工作電壓Ue(V | AC400、600 | |||||||||||||
| 額定頻率 | 50Hz | |||||||||||||
| 使用類別 | AC-21、22、23 | |||||||||||||
| 額定工作 電流le(A | AC440V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| AC-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| 額定接通能力(A) | 10le | |||||||||||||
| 額定分?jǐn)嗄芰?A) | 8le | |||||||||||||
| 額定短路接通能力Icm(kA | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1s短時耐受電流Icw(kA) | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| 機械壽命(次 | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| 電壽命(次 | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| 操作力矩(N.m | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| 重量kg(不含手柄) | 3 | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||

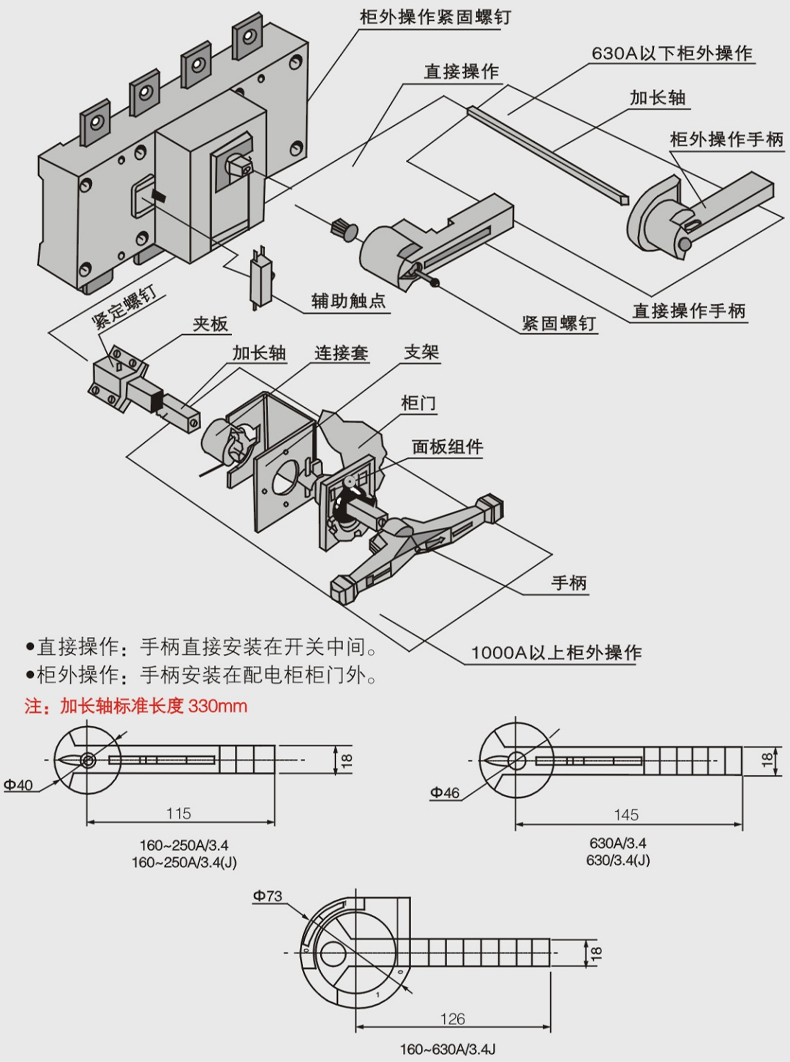

HGL-LL型經濟款負荷隔離開關操作方式：

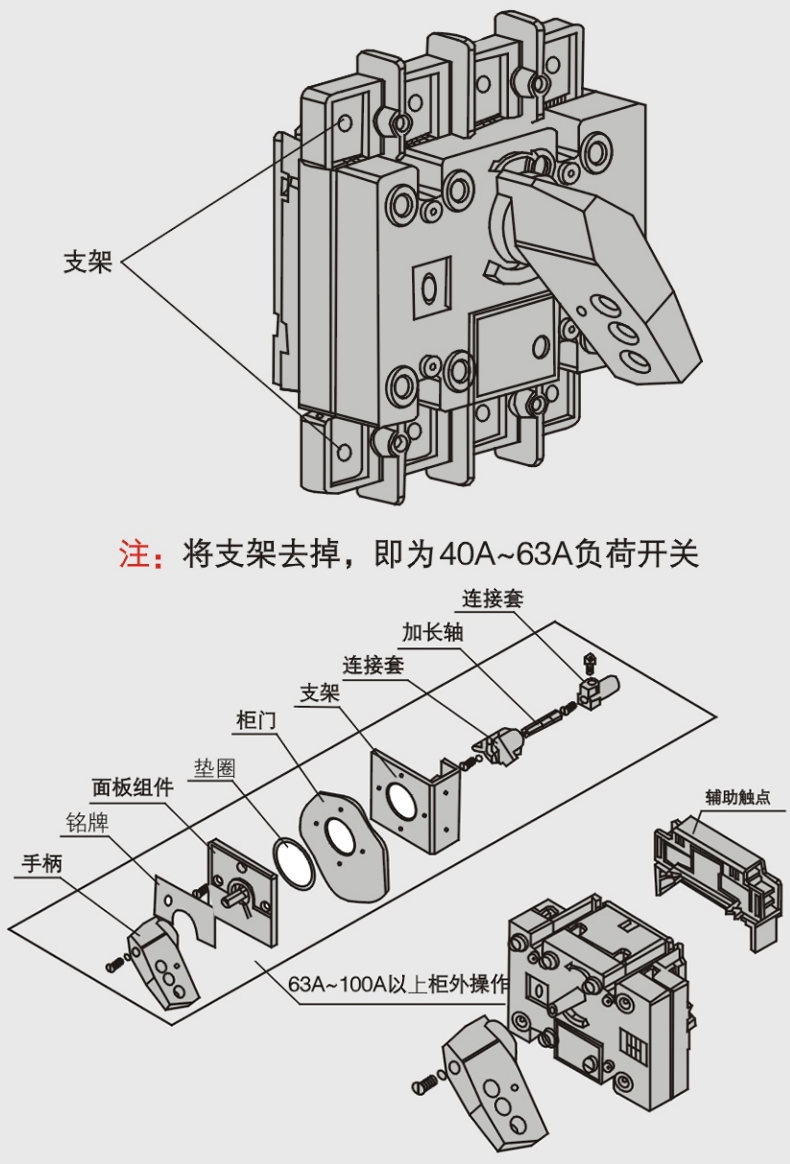

HGL-LL型經濟款負荷隔離開關產品解析：

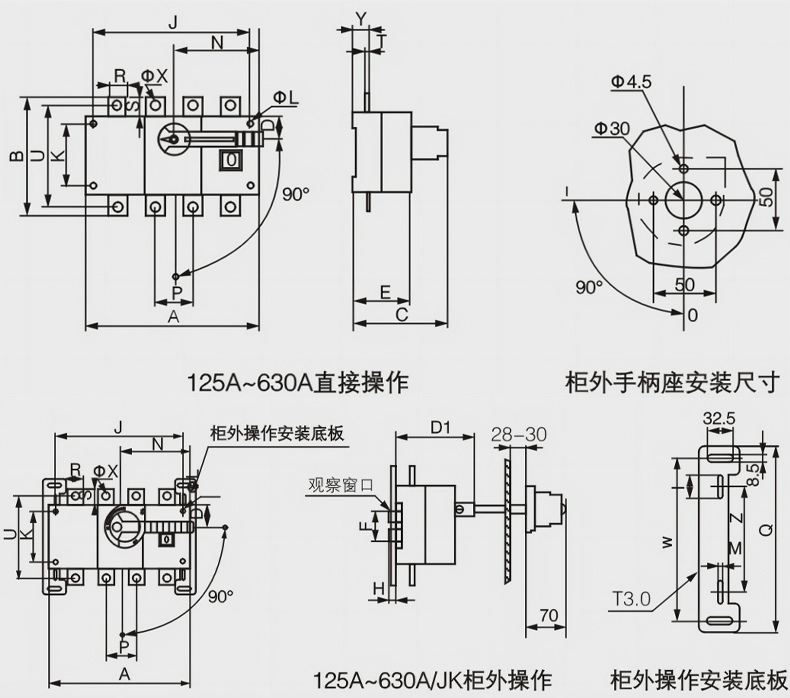

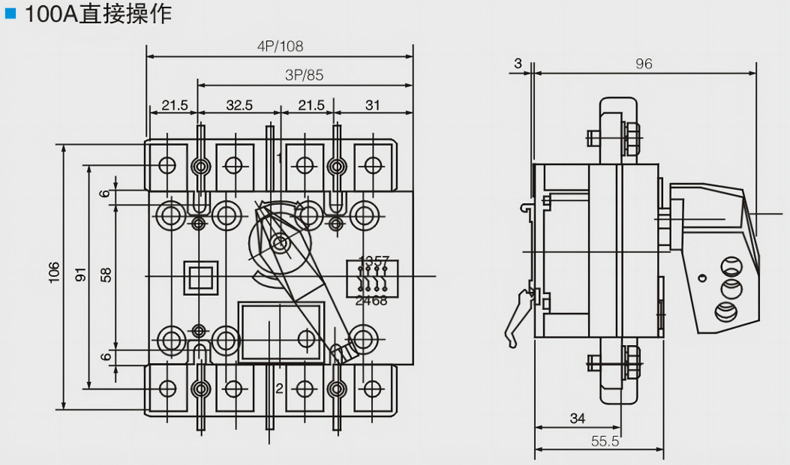

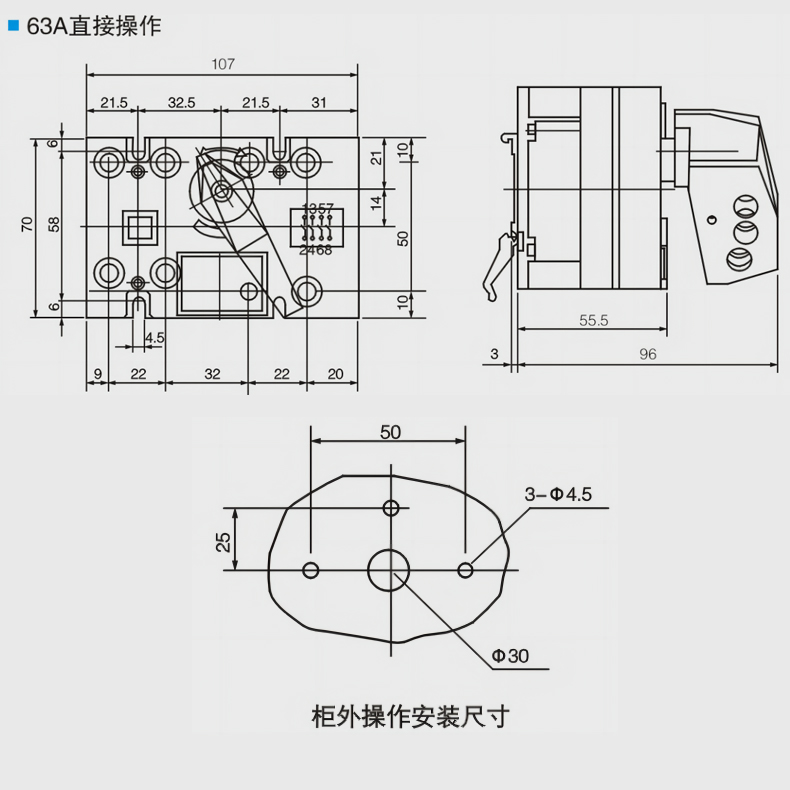

HGL-LL型經濟款負荷隔離開關產品尺寸：
| 規格 | 底板尺寸 | ||||
| 125～630A | l | M | Z | W | Q |
| 125A | 55 | 5.5 | 85 | 190 | 218 |
| 160A | 55 | 5.5 | 85 | 190 | 218 |
| 200A | 55 | 5.5 | 85 | 190 | 218 |
| 250A | 55 | 5.5 | 85 | 190 | 218 |
| 315A | 60 | 6.5 | 130 | 240 | 270 |
| 400A | 60 | 6.5 | 130 | 240 | 270 |
| 500A | 60 | 6.5 | 130 | 240 | 270 |
| 630A | 60 | 6.5 | 130 | 240 | 270 |
| 規格 | 外形尺寸與安裝尺寸 | ||||||||||||||||||||
| In | A | A1 | B | C | D | D1 | E | φL | J | J1 | K | N | P | R | S | T | U | φX | Y | F | H |
| 125A/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 |
| 125A/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 |
| 160A/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 |
| 160A/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 |
| 200A/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 |
| 200A/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 |
| 250A/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 |
| 250A/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 |
| 315A/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 |
| 315A/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 |
| 400A/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 |
| 400A/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 |
| 500A/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 |
| 500A/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 |
| 630A/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 |
| 630A/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 |

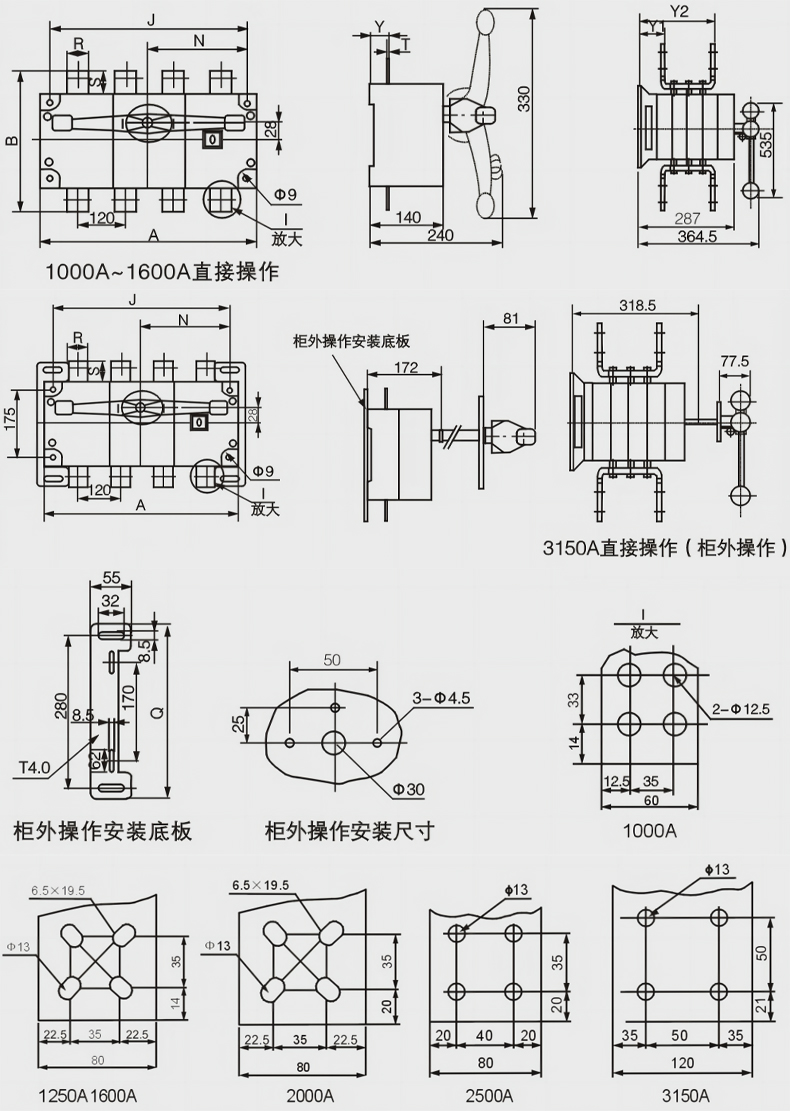

| 規格 | 外形尺寸與安裝尺寸 | |||||||||||||||||
| In | A | A1 | B | D | E | F | G | J | J1 | N | R | S | T | U | Y | Y1 | Y2 | Q |
| 1000A/3 | 378 | 105 | 312 | 一 | 一 | 一 | 一 | 353 | 353 | 186 | 60 | 480 | 8 | 200 | 48 | 一 | 一 | 311 |
| 1000A/4 | 492 | 105 | 312 | 一 | 一 | 一 | 一 | 467 | 467 | 246 | 60 | 480 | 8 | 200 | 48 | 一 | 一 | 311 |
| 1250A/3 | 378 | 105 | 338 | 20 | 40 | 16 | 35 | 353 | 353 | 186 | 80 | 480 | 8 | 200 | 48 | 一 | 一 | 311 |
| 1250A/4 | 492 | 105 | 338 | 20 | 40 | 16 | 35 | 467 | 467 | 246 | 80 | 480 | 8 | 200 | 48 | 一 | 一 | 311 |
| 1600A/3 | 378 | 105 | 338 | 20 | 40 | 16 | 35 | 353 | 353 | 186 | 80 | 480 | 10 | 200 | 49 | 一 | 一 | 311 |
| 1600A/4 | 492 | 105 | 338 | 20 | 40 | 16 | 35 | 467 | 467 | 246 | 80 | 480 | 10 | 200 | 49 | 一 | 一 | 311 |
| 2000A/3 | 378 | 一 | 455 | 20 | 40 | 20 | 40 | 353 | 353 | 186 | 80 | 560 | 10 | 200 | 一 | 75.5 | 227.5 | 311 |
| 2000A/4 | 492 | 一 | 455 | 20 | 40 | 20 | 40 | 467 | 467 | 246 | 80 | 560 | 10 | 200 | 一 | 75.5 | 227.5 | 311 |
| 2500A/3 | 378 | 一 | 455 | 20 | 40 | 20 | 40 | 353 | 353 | 186 | 80 | 560 | 10 | 200 | 一 | 75.5 | 227.5 | 311 |
| 2500A/4 | 492 | 一 | 455 | 20 | 40 | 20 | 40 | 467 | 467 | 246 | 80 | 560 | 10 | 200 | 一 | 75.5 | 227.5 | 311 |
| 3150A/3 | 378 | 一 | 505 | 25 | 50 | 25 | 50 | 353 | 353 | 186 | 100 | 560 | 14 | 200 | 一 | 78 | 230 | 311 |
| 3150A/4 | 492 | 一 | 505 | 25 | 50 | 25 | 50 | 467 | 467 | 246 | 100 | 560 | 14 | 200 | 一 | 78 | 230 | 311 |
