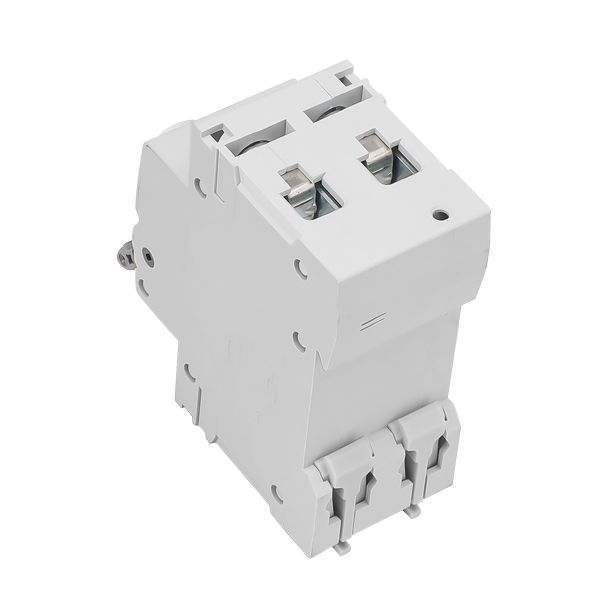

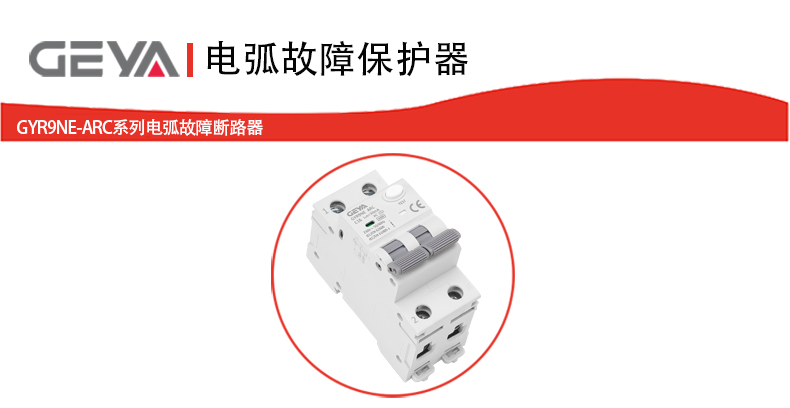

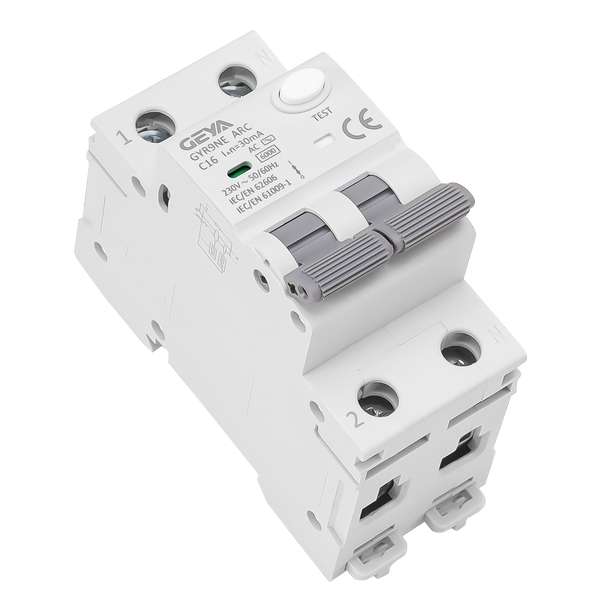

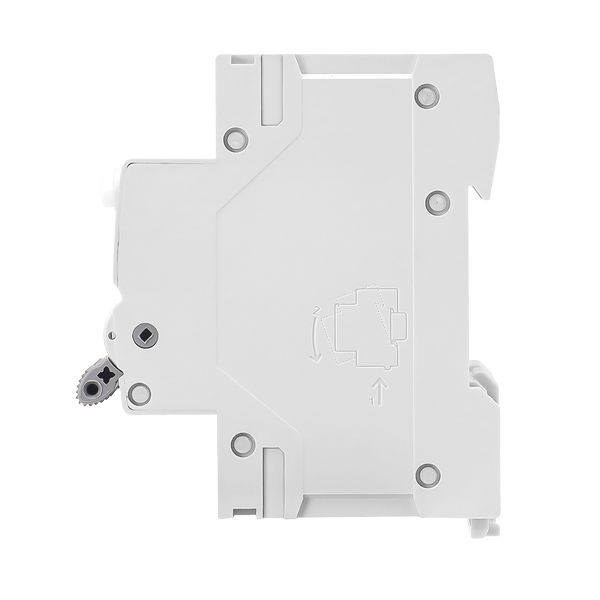

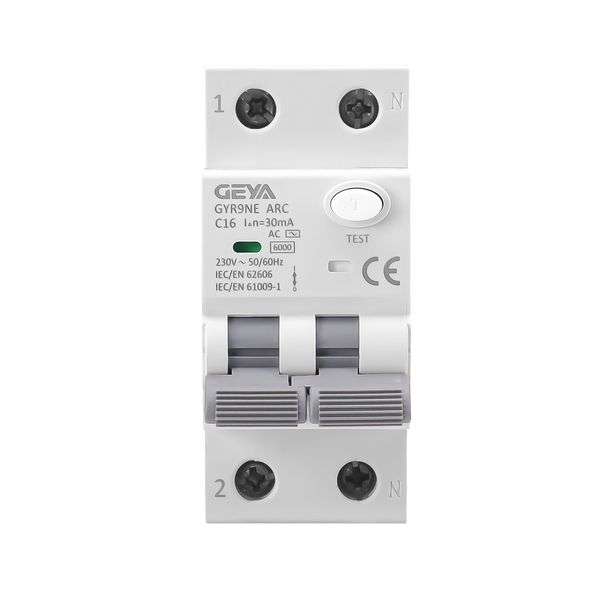

GYR9NE-ARC系列電弧故障斷路器

產品介紹：GYR9NE-ARC系列電弧故障斷路器采用電弧故障保護設計，常被作用于額定電流40A及以下的家用設備以及其他類似用途的交流電路中，可檢測和辨識到線路中的串聯電弧故障，并聯電弧故障及接地電弧故障。當檢測到線路中存在故障電弧時，GYR9NE-ARC系列電弧故障斷路器將會自動脫落，切斷電源，保障用戶的用電安全。

所屬分類：電弧故障保護器返回上一級查看視頻

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



GYR9NE-ARC系列電弧故障斷路器產品功能：

GYR9NE-ARC 系列電弧故障斷路器的電弧故障保護單元，該單元能檢測和辨識到線路中的串聯電弧故

障、并聯電弧故障及接地電弧故障；如：線路的絕緣層老化、破損及空氣潮濕都容易產生故障電弧現象，當

GYR9NE-ARC 系列電弧故障斷路器檢測到線路中存在故障電弧時會自動脫扣，切斷電源；

GYR9NE-ARC系列電弧故障斷路器應用場合：

GYR9NE-ARC 系列電弧故障斷路器廣泛用于額定電流40A及以下家用及類似用途的交流電路中；

GYR9NE-ARC系列電弧故障斷路器產品特性：

GYR9NE-ARC系列電弧故障斷路器包括電弧故障保護，過壓保護（275±5%）、過載、短路、漏電保護

的功能；

額定電壓為230V的GYR9NE-ARC分斷限值（63A及以下）

試驗電弧電流有效值

13A

20A

40A

63A

分斷時間

0.5s

0.25s

0.15s

0.12s

試驗電弧電流是試驗電路中發生燃燒前的預期電流；

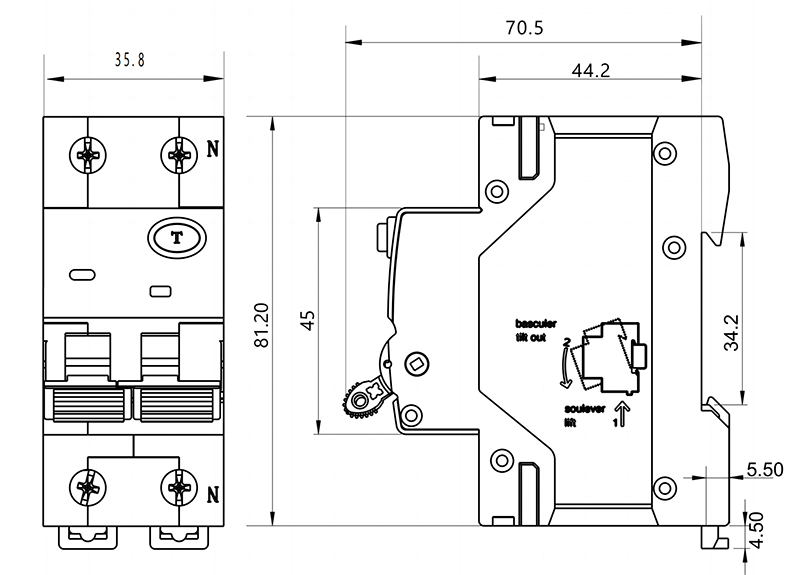

GYR9NE-ARC系列電弧故障斷路器產品尺寸：

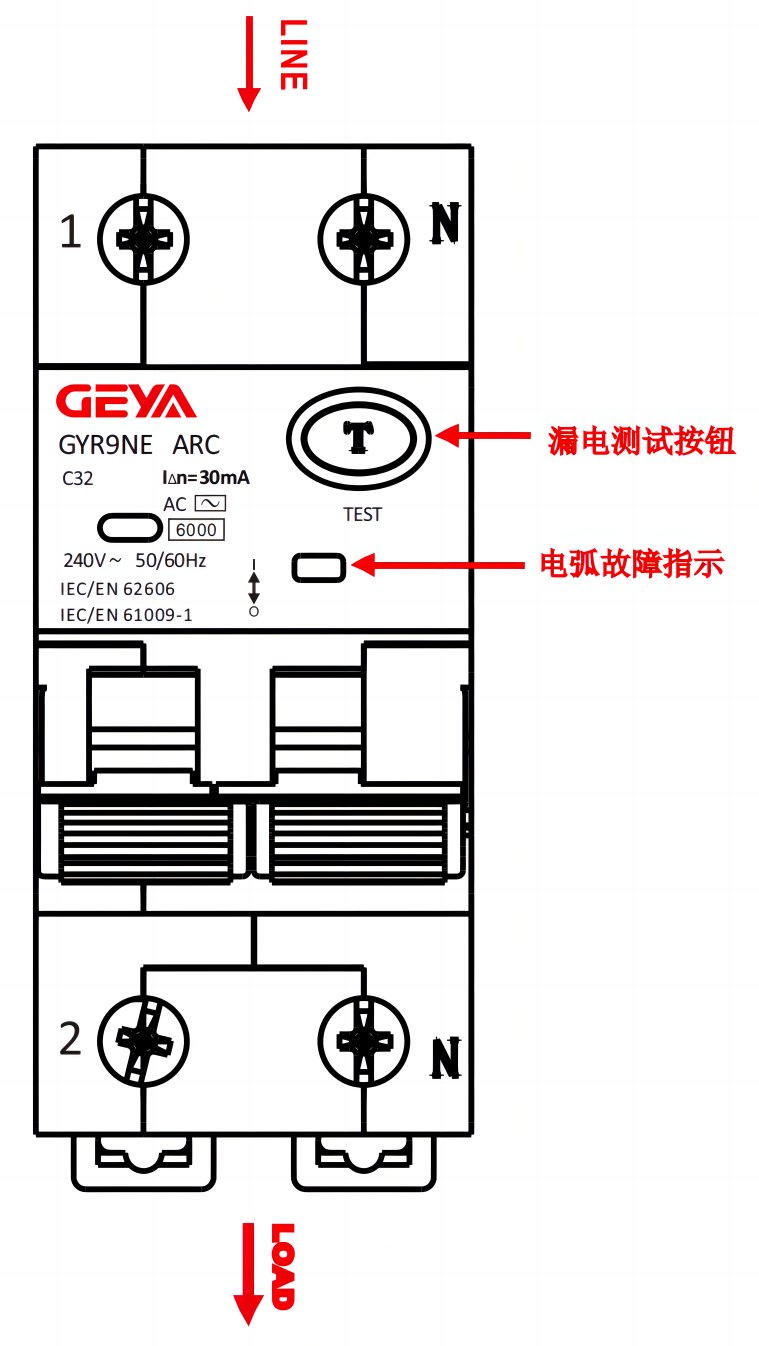

GYR9NE-ARC系列電弧故障斷路器接線指示：

指示說明：按產品接線圖安裝完畢，接通產品進線端的電源，當產品處于跳閘位置時，LED燈不亮；將產品

合閘：如綠色LED常亮，表示產品可以正常使用；如無LED亮起表示產品電源出現問題，需要聯系廠家，如紅色

lED常亮表示自檢失敗，需要聯系廠家；當產品在使用過程中跳閘后，如何確認跳閘原因，需對產品進行再次合

閘，合閘前需斷開下端的負載（用電器是關閉狀態），具體按下列步驟進行操作；將產品再次合閘：

a、綠色LED常亮，設備運行正常；

b、紅色LED常亮，表示自檢失敗；

c、紅色LED閃爍1次，持續5個循環，表示上次跳閘由故障電弧引起；

d、紅色LED閃爍2次，持續5個循環，表示上次跳閘由過壓故障引起；

e、紅色LED燈閃爍3次，持續5個循環，表示上次跳閘有漏電故障引起；

f、LED燈不亮，表示沒有電源；


GYR9NE-ARC系列電弧故障斷路器技術參數：

產品符合標準：

IEC/EN62606、IEC/EN61009-1、GB/T31143、GB16917.1

額定工作電壓（Ue）:

230V~

額定絕緣電壓（Ui）:

400V

額定沖擊耐受電壓(Uimp):

4kV

額定電流(A):

6、10、16、20、25、32、40

級數

1P+N

瞬時脫扣類型：

C型

分斷能力：

6kA

額定剩余電流(mA):

30、100、300

剩余電流帶有直流分量時的動作特性：

AC型、A型

GYR9NE-ARC系列電弧故障斷路器注意事項：

1、GYR9NE-ARC系列電弧故障斷路器安裝前應進行檢查，確認完好無損、動作靈活、標志與適用要求相

符合，方可進行安裝；

2、GYR9NE-ARC系列電弧故障斷路器除裝于配電箱內外，若單獨使用安裝時，應安裝一塊接地金屬（或絕

緣材料）防護面板，以防觸電；

3、GYR9NE-ARC系列電弧故障斷路器在運行過程中應定期檢測，清除進出線及產品表面的灰塵及污漬，檢

查時應切斷電源；

4、GYR9NE-ARC系列電弧故障斷路器在運行過程中應定期檢查，每月按一次測試按鈕；

GYR9NE-ARC系列電弧故障斷路器視頻展示：

GYR9NE-ARC系列電弧故障斷路器
